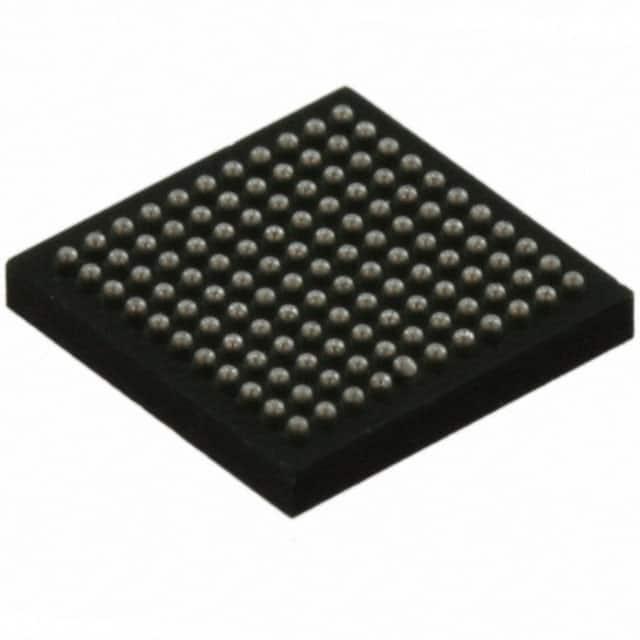

ICE40LP8K-CM121

产品描述: 128Kbit 7680 960 1.14V 1.26V BGA 贴片安装 5mm(长度)*5mm(宽度)
供应商型号: CSCS-ICE40LP8K-CM121
供应商: 海外现货
标准整包数: 1
LATTICE SEMICONDUCTOR 现场可编程门阵列(FPGA) ICE40LP8K-CM121

ICE40LP8K-CM121概述

    # iCE40™ LP/HX Family FPGA 技术概述

    1. 产品简介


    iCE40™ LP/HX 系列是莱迪思半导体公司推出的超低功耗非易失性现场可编程门阵列(FPGA)系列产品,适用于高成本效益和大规模生产的消费类及系统级应用。该系列提供五种型号,逻辑单元(LUT)数量范围从384到7,680,IO引脚数量从10到206不等。iCE40 FPGA以其灵活的逻辑架构、低功耗特性和多种嵌入式资源而闻名,广泛应用于移动设备、物联网(IoT)、视频接口以及嵌入式控制等领域。

    2. 技术参数


    以下是iCE40 LP/HX家族的主要技术参数和性能指标:
    - 逻辑单元密度:384至7,680个LUT+触发器(LUT4)。
    - 嵌入式RAM:最大支持128 KB sysMEM 嵌入式块RAM。
    - IO配置:最多支持206个可编程IO引脚,支持LVCMOS、LVDS等多种接口标准。
    - 时钟特性:内置最多两个模拟PLL,频率倍频、分频和相位调整功能。
    - 功耗特性:最低静态电流仅21 µA,动态功耗低至行业领先水平。
    - 封装形式:提供多样化的封装选项,从0.7 mm x 0.7 mm的小型WLCSP到14 mm x 14 mm的大尺寸TQFP。
    | 型号 | LUT数量 | IO引脚数 | PLL数量 | 封装尺寸 |

    | LP384 | 384 | 63 | 0 | 1.40 mm x 1.48 mm |
    | LP640 | 640 | 10 | 0 | 5 mm x 5 mm |
    | LP1K | 1,280 | 95 | 1 | 3 mm x 3 mm |

    3. 产品特点和优势


    iCE40 FPGA的独特功能使其在同类产品中脱颖而出:
    - 灵活的逻辑架构:支持复杂的逻辑和算术运算,适合多种高性能应用。
    - 超低功耗设计:采用40 nm工艺制造,结合动态PLL关闭机制,显著降低功耗。
    - 丰富的IO特性:支持多种接口标准,具备Pull-up模式,增强了系统的兼容性和鲁棒性。
    - 片上存储能力:嵌入式RAM模块支持高达128 KB的存储空间,用于数据缓冲和FIFO操作。
    - 高集成度:集成了PLL、全局时钟网络等关键资源,减少外部组件需求。

    4. 应用案例和使用建议


    应用案例:
    - 消费类电子:用于驱动LED背光、触摸屏控制器等。
    - 工业自动化:实现低功耗的数据采集和处理任务。
    - 视频接口:作为视频信号预处理的逻辑核心。
    使用建议:
    - 针对低功耗场景,建议启用动态PLL关闭功能以节省能耗。
    - 在多IO引脚的应用中,合理规划电源分配,避免电压不稳影响性能。
    - 对于复杂的设计,优先考虑利用IP核加速开发进程。

    5. 兼容性和支持


    iCE40 FPGA支持广泛的第三方工具链和IP库,如Synopsys Synplify、Altera Quartus Prime等。此外,莱迪思还提供了详细的参考设计和技术文档,便于开发者快速上手。
    对于不同封装版本,iCE40器件具有良好的兼容性,能够无缝适配多种主流PCB布局。同时,厂商提供了全面的技术支持和生命周期保障服务。

    6. 常见问题与解决方案


    常见问题:
    1. 设备初始化失败。
    2. 功耗高于预期。
    解决方案:
    - 初始化失败:检查SPI引脚连接是否正确,确保供电稳定。
    - 高功耗:确认是否启用了动态PLL关闭功能,优化时钟树设计。

    7. 总结和推荐


    综上所述,iCE40 LP/HX系列凭借其灵活的逻辑架构、卓越的低功耗特性和高度集成性,在消费类、工业控制和物联网领域表现优异。无论是小型项目还是大规模生产,iCE40都是一个值得信赖的选择。因此,我们强烈推荐该系列器件用于需要高性能、低功耗和紧凑尺寸的设计场景。

ICE40LP8K-CM121参数

参数
总RAM位数 128Kbit
LAB/CLB数量 960
逻辑元件数量 7680
最大工作供电电压 1.26V
最小工作供电电压 1.14V
长*宽*高 5mm(长度)*5mm(宽度)
通用封装 BGA
安装方式 贴片安装
零件状态 在售
包装方式 托盘

ICE40LP8K-CM121厂商介绍

Lattice Semiconductor(莱迪思半导体)是一家美国半导体公司,专注于提供低功耗、小型化的FPGA(现场可编程门阵列)解决方案。公司成立于1983年,总部位于俄勒冈州希尔斯伯勒。

Lattice Semiconductor的主营产品主要分为以下几类:

1. FPGA产品:提供广泛的FPGA产品线,包括iCE系列、ECP系列和XO系列等,适用于各种应用场景。

2. 可编程解决方案:包括视频桥接、音频桥接、USB桥接等,为各种接口提供灵活的解决方案。

3. 可编程互连:提供可编程互连解决方案,如CrossLink系列,用于实现高速数据传输和信号路由。

4. 可编程电源管理:提供可编程电源管理解决方案,如SiP系列,用于实现高效能的电源管理。

Lattice Semiconductor的产品广泛应用于通信、消费电子、工业控制、汽车电子等领域。其优势在于:

1. 低功耗:Lattice的FPGA产品具有低功耗特性,适合电池供电的应用。

2. 小型化:Lattice的FPGA产品尺寸较小,适合空间受限的应用。

3. 灵活性:Lattice的FPGA产品具有高度的可编程性,可以根据客户需求进行定制。

4. 快速上市:Lattice提供快速上市解决方案,帮助客户缩短产品开发周期。

ICE40LP8K-CM121数据手册

厂牌 PDF简要描述 下载
LATTICE SEMICONDUCTOR 现场可编程门阵列(FPGA) LATTICE SEMICONDUCTOR ICE40LP8K-CM121 ICE40LP8K-CM121数据手册

ICE40LP8K-CM121封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
11+ $ 11.7468 ¥ 99.2605
101+ $ 10.8432 ¥ 91.625
501+ $ 9.9396 ¥ 83.9896
库存: 593
起订量: 43 增量: 1
交货地:
最小起订量为:11
合计: ¥ 1091.86
