LCMXO2-1200ZE-1MG132I

产品分类: 可编程逻辑器件(PLD)
产品描述: 系统内可编程 1.14V 11.35ns 1.26V BGA 贴片安装 8mm(长度)*8mm(宽度)
供应商型号: UA-LCMXO2-1200ZE-1MG132I
供应商: 海外现货
标准整包数: 360

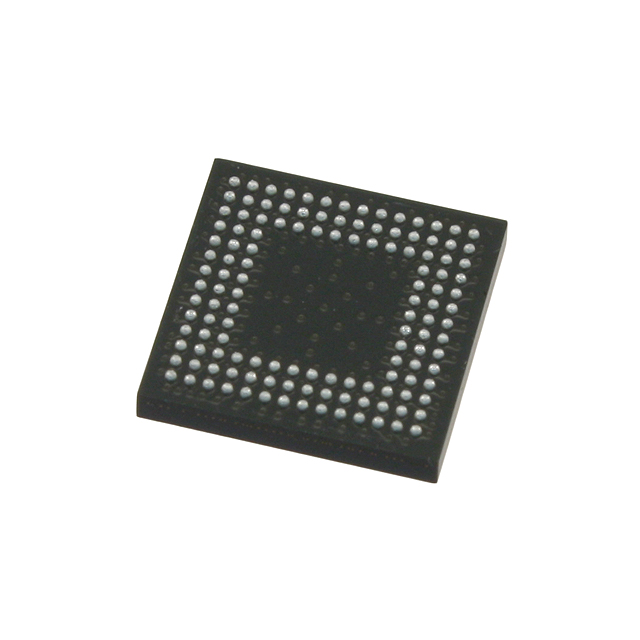

LATTICE SEMICONDUCTOR 可编程逻辑器件(PLD) LCMXO2-1200ZE-1MG132I

LCMXO2-1200ZE-1MG132I概述

    MachXO2™ 家族数据手册

    产品简介


    MachXO2™ 家族是超低功耗、即启即用、非易失性可编程逻辑器件(PLDs)。家族包含六款设备,具有256到6864个查找表(LUTs)不等。除了基本的可编程逻辑外,这些设备还具备嵌入式块RAM(EBR)、分布式RAM、用户闪存内存(UFM)、相位锁定环(PLLs)以及预先设计的源同步I/O支持等功能。这些设备适用于低成本、高容量的消费类和系统应用。

    技术参数


    MachXO2™ 家族的技术规格如下:
    - 逻辑单元数量:256至6864 LUTs
    - 输入输出端口数量:18至334个
    - 分布式RAM大小:最高达54 kbits
    - 嵌入式块RAM大小:最高达240 kbits
    - 用户闪存内存大小:最高达256 kbits
    - 支持电源电压:1.2V至3.3V
    - 支持接口标准:LVCMOS、LVTTL、PCI、LVDS、SSTL、HSTL等
    - 最低待机电流:22 µW
    - 支持配置方式:JTAG、SPI、I2C

    产品特点和优势


    - 灵活的逻辑架构:提供6种不同的设备型号,满足不同密度和I/O需求。
    - 超低功耗:先进的65纳米低功耗工艺,最低待机电流为22 µW。
    - 内嵌和分布式内存:提供高达240 kbits的嵌入式块RAM和高达54 kbits的分布式RAM。
    - 用户闪存内存:高达256 kbits的用户闪存内存,可支持100,000次写操作。
    - 高性能灵活I/O缓冲器:支持宽范围接口标准,如LVCMOS、LVTTL、PCI、LVDS等。
    - 灵活的片上时钟管理:提供八个主要时钟及两个用于高速I/O接口的边沿时钟。
    - 非易失性、无限可重构:支持背景编程和双启动功能。
    - 增强的系统级支持:集成SPI、I2C控制器、计数器/定时器等硬化功能。
    - 广泛的封装选项:提供多种小型化封装,如TQFP、WLCSP、BGA等。

    应用案例和使用建议


    MachXO2™ 家族产品广泛应用于各种消费类和系统应用中,例如显示驱动、通信接口、传感器接口等。建议用户根据具体应用需求选择合适的设备型号和封装。例如,在需要高性能I/O的场合,可以选择具有更多PLL和EBR的型号;而在功耗敏感的应用中,可以选择超低功耗型号。

    兼容性和支持


    - 兼容性:三类设备(ZE、HC、HE)功能上兼容且引脚兼容,可以相互替代。
    - 支持和维护:通过JTAG、SPI或I2C进行编程和配置,支持双启动和远程现场升级(TransFR)。

    常见问题与解决方案


    - 问题1:设备无法正常启动。
    - 解决方法:检查电源电压是否符合要求,确保正确的初始化序列。
    - 问题2:设备温度过高。
    - 解决方法:优化散热设计,增加散热片或风扇以降低温度。
    - 问题3:I/O信号不稳定。
    - 解决方法:检查信号线的接地和屏蔽情况,调整相关参数如驱动强度、迟滞等。

    总结和推荐


    MachXO2™ 家族产品以其超低功耗、高性能、灵活性以及丰富的功能,非常适合于低成本、高容量的消费类和系统应用。建议用户根据具体应用需求选择合适的设备型号和封装。总的来说,MachXO2™ 是一个值得推荐的产品系列,能够有效满足各种应用场景的需求。

LCMXO2-1200ZE-1MG132I参数

参数
最大工作供电电压 1.26V
最小工作供电电压 1.14V
可编程类型 系统内可编程
宏单元数 -
最大传输延迟时间 11.35ns
长*宽*高 8mm(长度)*8mm(宽度)
通用封装 BGA
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

LCMXO2-1200ZE-1MG132I厂商介绍

Lattice Semiconductor(莱迪思半导体)是一家美国半导体公司,专注于提供低功耗、小型化的FPGA(现场可编程门阵列)解决方案。公司成立于1983年,总部位于俄勒冈州希尔斯伯勒。

Lattice Semiconductor的主营产品主要分为以下几类:

1. FPGA产品:提供广泛的FPGA产品线,包括iCE系列、ECP系列和XO系列等,适用于各种应用场景。

2. 可编程解决方案:包括视频桥接、音频桥接、USB桥接等,为各种接口提供灵活的解决方案。

3. 可编程互连:提供可编程互连解决方案,如CrossLink系列,用于实现高速数据传输和信号路由。

4. 可编程电源管理:提供可编程电源管理解决方案,如SiP系列,用于实现高效能的电源管理。

Lattice Semiconductor的产品广泛应用于通信、消费电子、工业控制、汽车电子等领域。其优势在于:

1. 低功耗:Lattice的FPGA产品具有低功耗特性,适合电池供电的应用。

2. 小型化:Lattice的FPGA产品尺寸较小,适合空间受限的应用。

3. 灵活性:Lattice的FPGA产品具有高度的可编程性,可以根据客户需求进行定制。

4. 快速上市:Lattice提供快速上市解决方案,帮助客户缩短产品开发周期。

LCMXO2-1200ZE-1MG132I数据手册

厂牌 PDF简要描述 下载
LATTICE SEMICONDUCTOR 可编程逻辑器件(PLD) LATTICE SEMICONDUCTOR LCMXO2-1200ZE-1MG132I LCMXO2-1200ZE-1MG132I数据手册
