LC4256V75T100C

产品分类: 可编程逻辑器件(PLD)
产品描述: 系统内可编程 256 3V 7.5ns 3.6V QFP 贴片安装 14mm*14mm*1.4mm
供应商型号:
供应商:
标准整包数: 0

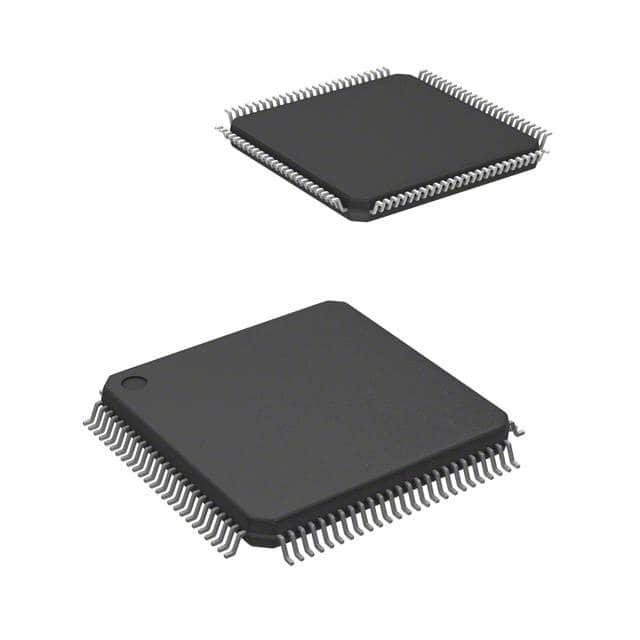

LATTICE SEMICONDUCTOR 可编程逻辑器件(PLD) LC4256V75T100C

LC4256V75T100C概述

    ispMACH 4000V/B/C/Z Family 数据手册

    产品简介


    ispMACH 4000V/B/C/Z 系列是来自莱迪思半导体(Lattice Semiconductor)的一款高性能高密度复杂可编程逻辑器件(CPLD)。它采用了超级快速架构(SuperFAST),适用于需要高性能和低功耗的设计。ispMACH 4000系列广泛应用于消费电子产品、工业自动化、汽车电子等领域,特别适合那些对系统集成度要求较高的应用。

    技术参数


    ispMACH 4000V/B/C/Z系列的主要技术规格如下:
    - 最高运行频率:400 MHz
    - 传播延迟:2.5 ns(ispMACH 4032V/B/C为3.5 ns)
    - 输入时钟延迟:1.8 ns(ispMACH 4032V/B/C为2.2 ns)
    - 输出时钟延迟:2.2 ns(ispMACH 4032V/B/C为3.0 ns)
    - 支持电压范围:1.8V、2.5V、3.3V
    - 工作温度范围:商业级0至90°C;工业级-40至105°C;扩展级-40至130°C
    - 宏单元数:32至512个
    - 封装选择:44针至256针,提供多种封装形式(TQFP、csBGA、ftBGA)

    产品特点和优势


    1. 高性能:ispMACH 4000系列具有高达400 MHz的最大运行频率,显著提高了设计的性能。
    2. 易用性:具备增强型宏单元,具有独立的时钟、复位、置位和使能控制,便于设计。
    3. 低功耗:Z版本的ispMACH 4000具有零功耗特性,静态电流低至10 µA。
    4. 宽泛的产品组合:提供了多种不同的宏单元和I/O配置选项,以满足不同设计需求。
    5. 出色的系统集成能力:支持多种标准电压输入和输出,具有PCI兼容性,且5V耐受性使得其在混合电压环境中表现优秀。

    应用案例和使用建议


    ispMACH 4000系列非常适合于需要高性能和低功耗的系统集成应用,如工业控制板、消费电子产品、汽车电子设备等。具体应用示例包括高速计数器、状态机和地址解码器。使用建议:
    1. 选择合适的电压范围:根据应用需求选择合适的工作电压,确保系统稳定运行。
    2. 充分利用宏单元和I/O配置:合理分配宏单元和I/O配置,提高系统的灵活性和稳定性。
    3. 注意电源管理和散热:对于大功率应用,需考虑电源管理和散热方案,保证器件的长期可靠性。

    兼容性和支持


    ispMACH 4000系列支持多种I/O标准(如LVCMOS 3.3、LVTTL、PCI等),并提供IEEE 1149.1边界扫描测试能力。厂商提供了广泛的文档和技术支持,包括技术手册、应用指南和FAQ等资源,帮助用户解决常见的问题。

    常见问题与解决方案


    1. 问:如何设置时钟?
    - 解决方案:利用ISP™接口通过IEEE 1532标准进行编程设置,确保正确的时钟配置。
    2. 问:如何实现宏单元的复位功能?
    - 解决方案:利用块级初始化和宏单元级复位功能,灵活配置复位行为。
    3. 问:如何确保正确的电源管理?
    - 解决方案:确保电源上升沿单调,同时保持时钟在复位延迟时间内处于无效状态。

    总结和推荐


    综上所述,ispMACH 4000V/B/C/Z系列作为一款高性能高密度的CPLD,以其卓越的性能、低功耗和丰富的功能赢得了市场的青睐。该系列产品在消费电子、工业自动化和汽车电子等领域有着广泛应用。对于需要高性能和低功耗设计的工程师来说,ispMACH 4000系列无疑是一个值得推荐的选择。

LC4256V75T100C参数

参数
可编程类型 系统内可编程
宏单元数 256
最大传输延迟时间 7.5ns
最大工作供电电压 3.6V
最小工作供电电压 3V
长*宽*高 14mm*14mm*1.4mm
通用封装 QFP
安装方式 贴片安装
应用等级 商用级
零件状态 停产
包装方式 托盘

LC4256V75T100C厂商介绍

Lattice Semiconductor(莱迪思半导体)是一家美国半导体公司,专注于提供低功耗、小型化的FPGA(现场可编程门阵列)解决方案。公司成立于1983年,总部位于俄勒冈州希尔斯伯勒。

Lattice Semiconductor的主营产品主要分为以下几类:

1. FPGA产品:提供广泛的FPGA产品线,包括iCE系列、ECP系列和XO系列等,适用于各种应用场景。

2. 可编程解决方案:包括视频桥接、音频桥接、USB桥接等,为各种接口提供灵活的解决方案。

3. 可编程互连:提供可编程互连解决方案,如CrossLink系列,用于实现高速数据传输和信号路由。

4. 可编程电源管理:提供可编程电源管理解决方案,如SiP系列,用于实现高效能的电源管理。

Lattice Semiconductor的产品广泛应用于通信、消费电子、工业控制、汽车电子等领域。其优势在于:

1. 低功耗:Lattice的FPGA产品具有低功耗特性,适合电池供电的应用。

2. 小型化:Lattice的FPGA产品尺寸较小,适合空间受限的应用。

3. 灵活性:Lattice的FPGA产品具有高度的可编程性,可以根据客户需求进行定制。

4. 快速上市:Lattice提供快速上市解决方案,帮助客户缩短产品开发周期。

LC4256V75T100C数据手册

厂牌 PDF简要描述 下载
LATTICE SEMICONDUCTOR 可编程逻辑器件(PLD) LATTICE SEMICONDUCTOR LC4256V75T100C LC4256V75T100C数据手册

LC4256V75T100C封装设计

查看详情并下载
Symbol
Footprint
3D Model
