首页  >  产品百科  >  LC4064V-75TN48E

LC4064V-75TN48E

产品分类: 可编程逻辑器件(PLD)
产品描述: 系统内可编程 64 3V 7.5ns 3.6V QFP 贴片安装 7mm*7mm*1mm
供应商型号: 220-1668-ND
供应商: Digi-Key
标准整包数: 1

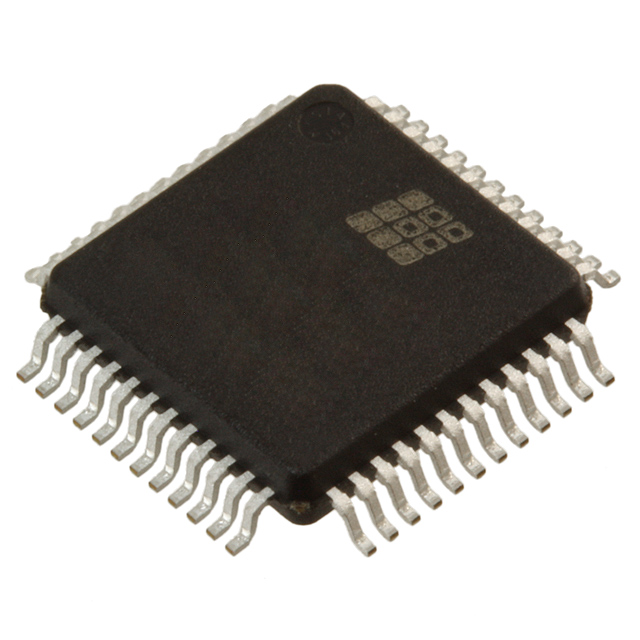

LATTICE SEMICONDUCTOR 可编程逻辑器件(PLD) LC4064V-75TN48E

LC4064V-75TN48E概述

    ispMACH 4000V/B/C/Z Family: High-Performance In-System Programmable PLDs

    1. 产品简介


    产品类型:
    ispMACH 4000V/B/C/Z家族是Lattice Semiconductor公司推出的高性能超级快速复杂可编程逻辑器件(CPLD),属于ISP(In-System Programmable)类型的产品。
    主要功能:
    - 高性能:最大工作频率为400MHz,传播延迟为2.5ns。
    - 易于设计:提供多个全局时钟引脚,具有可编程时钟极性控制。
    - 支持广泛的输入标准:可以支持LVCMOS 3.3V、LVTTL和PCI接口,具备5V耐受性。
    应用领域:
    广泛应用于消费电子产品、工业控制设备、通信系统等领域,特别适合需要低功耗和高灵活性的设计。

    2. 技术参数


    - 工作频率:
    - fMAX = 400MHz(最高值)
    - fMAX = 200MHz(最低值)
    - 传播延迟:
    - tPD = 2.5ns(最高值)
    - tPD = 4.5ns(最低值)
    - 静态电流:
    - 10µA(典型值,ispMACH 4000Z)
    - 1.3mA(典型值,ispMACH 4000C)
    - 动态电流:
    - 1.8V核心低动态功率
    - 温度范围:
    - 商用:0°C至90°C
    - 工业:-40°C至105°C
    - 延伸:-40°C至130°C
    - 电源电压:
    - 3.3V、2.5V、1.8V(可选)

    3. 产品特点和优势


    - 高性能: 最大工作频率高达400MHz,传输延迟仅为2.5ns,适合高速信号处理应用。
    - 易于设计: 增强的宏单元支持,多个全局OE控制和独立局部OE控制,确保设计灵活性和易用性。
    - 零功耗和低功耗选项: 具有零功耗型号(ispMACH 4000Z)和低功耗型号(ispMACH 4000V/B/C),适用于电池供电设备。
    - 广泛的产品组合: 提供多种密度和封装选项,以适应不同的应用需求。

    4. 应用案例和使用建议


    应用案例:
    - 消费电子产品: 用于电视、音频播放器等设备的低功耗控制。
    - 工业控制系统: 用于工厂自动化系统的信号处理和控制。
    - 通信系统: 用于路由器、交换机等网络设备的数据处理和协议转换。
    使用建议:
    - 在设计高速信号处理电路时,应优先考虑使用高工作频率版本(如fMAX=400MHz),以确保信号完整性。
    - 在需要低功耗的应用中,可以选择零功耗或低功耗型号,以延长电池寿命。
    - 对于高可靠性要求的应用,建议使用扩展温度范围的型号,以确保在极端环境下正常工作。

    5. 兼容性和支持


    - 兼容性:
    - 支持3.3V、2.5V、1.8V LVCMOS I/O标准。
    - 5V耐受性I/O设计,支持LVCMOS 3.3、LVTTL和PCI接口。
    - IEEE 1149.1边界扫描测试能力,支持自动化测试设备。
    - 支持和服务:
    - 提供技术支持和培训服务,确保用户能够顺利地集成和调试产品。
    - 提供详尽的技术文档和示例代码,便于用户快速上手。

    6. 常见问题与解决方案


    - 问题: 在低温环境下,产品无法正常启动。
    - 解决方案: 确保电源电压稳定且单调上升,等待复位延时时间过后再启用时钟。

    - 问题: 产品工作时电流消耗过高。
    - 解决方案: 选择低功耗型号或采用节能设计,降低整体功耗。

    7. 总结和推荐


    ispMACH 4000V/B/C/Z家族凭借其高性能、低功耗和广泛的应用支持,在多种领域内展现出卓越的性能。特别是对于需要高速信号处理和低功耗控制的应用,推荐使用该系列的产品。总体而言,ispMACH 4000家族是值得信赖的选择,适合各类高要求的应用场合。

LC4064V-75TN48E参数

参数
可编程类型 系统内可编程
宏单元数 64
最大传输延迟时间 7.5ns
最大工作供电电压 3.6V
最小工作供电电压 3V
长*宽*高 7mm*7mm*1mm
通用封装 QFP
安装方式 贴片安装
零件状态 在售
包装方式 托盘

LC4064V-75TN48E厂商介绍

Lattice Semiconductor(莱迪思半导体)是一家美国半导体公司,专注于提供低功耗、小型化的FPGA(现场可编程门阵列)解决方案。公司成立于1983年,总部位于俄勒冈州希尔斯伯勒。

Lattice Semiconductor的主营产品主要分为以下几类:

1. FPGA产品:提供广泛的FPGA产品线,包括iCE系列、ECP系列和XO系列等,适用于各种应用场景。

2. 可编程解决方案:包括视频桥接、音频桥接、USB桥接等,为各种接口提供灵活的解决方案。

3. 可编程互连:提供可编程互连解决方案,如CrossLink系列,用于实现高速数据传输和信号路由。

4. 可编程电源管理:提供可编程电源管理解决方案,如SiP系列,用于实现高效能的电源管理。

Lattice Semiconductor的产品广泛应用于通信、消费电子、工业控制、汽车电子等领域。其优势在于:

1. 低功耗:Lattice的FPGA产品具有低功耗特性,适合电池供电的应用。

2. 小型化:Lattice的FPGA产品尺寸较小,适合空间受限的应用。

3. 灵活性:Lattice的FPGA产品具有高度的可编程性,可以根据客户需求进行定制。

4. 快速上市:Lattice提供快速上市解决方案,帮助客户缩短产品开发周期。

LC4064V-75TN48E数据手册

厂牌 PDF简要描述 下载
LATTICE SEMICONDUCTOR 可编程逻辑器件(PLD) LATTICE SEMICONDUCTOR LC4064V-75TN48E LC4064V-75TN48E数据手册

LC4064V-75TN48E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 14.612 ¥ 122.2842
25+ $ 12.792 ¥ 107.0531
100+ $ 11.8041 ¥ 98.7856
库存: 380
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 122.28
