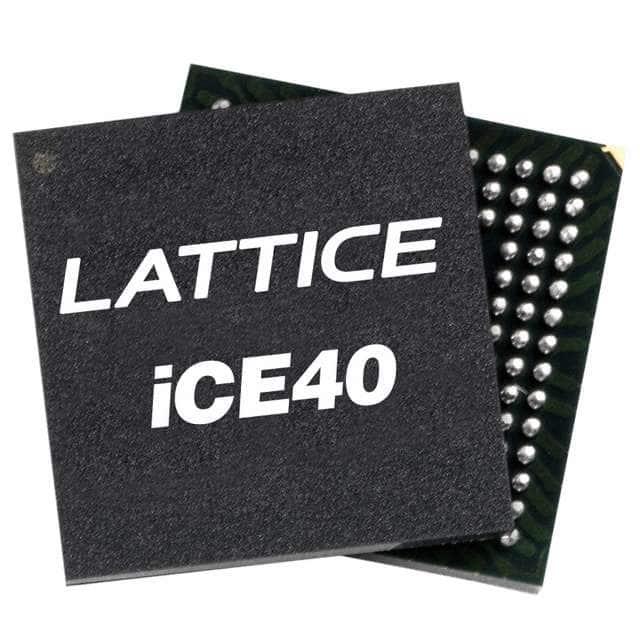

ICE40LP1K-CM36A

产品描述: 64Kbit 1280 160 1.14V 1.26V UCBGA-36 贴片安装
供应商型号: 3864485
供应商: 海外现货
标准整包数: 1
LATTICE SEMICONDUCTOR 现场可编程门阵列(FPGA) ICE40LP1K-CM36A

ICE40LP1K-CM36A概述

    iCE40 LP/HX 家族 FPGA 技术手册解析

    1. 产品简介


    iCE40 LP/HX 家族是由莱迪思半导体(Lattice Semiconductor)推出的低功耗和高性能的现场可编程门阵列(FPGA)。这些 FPGA 非常适合于各种便携式和移动设备,也广泛应用于低功耗消费电子、传感器融合、通信系统等领域。iCE40 LP 和 HX 系列提供了不同的配置选项,以满足不同应用需求。

    2. 技术参数


    - 技术规格
    - 尺寸:多种封装形式(TQFP、CSP 等)
    - 电压范围:1.8V 至 3.3V
    - 工作温度范围:工业级(-40°C 至 +85°C)
    - 性能参数
    - LP 系列:
    - 逻辑单元数(LE):最多 5088
    - 时钟频率:最高 125MHz
    - HX 系列:
    - 逻辑单元数(LE):最多 7680
    - 时钟频率:最高 150MHz
    - 电气特性
    - 输入标准:LVCMOS25, LVDS25, subLVDS
    - 输出标准:LVCMOS25, LVDS25, subLVDS
    - 静态电流(典型值):LP 系列为 1.5mA,HX 系列为 2.5mA
    - 工作环境
    - 最大工作温度:工业级 -40°C 至 +85°C
    - 电源电压范围:1.8V 至 3.3V

    3. 产品特点和优势


    - 低功耗
    - iCE40 LP 系列专为超低功耗设计,静态电流仅为 1.5mA,非常适合电池供电的应用。

    - 高性能
    - iCE40 HX 系列则提供了更高的性能,适用于需要高时钟频率的应用场合,如通信系统和高级传感器。
    - 灵活的配置
    - 支持广泛的 I/O 标准,易于与其他组件接口。
    - 提供多种内存配置选项,支持嵌入式块 RAM(sysMEM),提高系统的灵活性。
    - 可靠性
    - 内置的非易失性配置存储器(NVCM),确保配置数据的安全。
    - 支持多种电源管理选项,优化功耗。

    4. 应用案例和使用建议


    应用案例
    - 传感器融合
    - 在智能家居设备中,iCE40 可以处理多个传感器输入并进行实时数据处理。

    - 通信系统
    - 在无线通信模块中,iCE40 可以实现高速数据传输和协议转换。
    使用建议
    - 对于低功耗需求较高的应用,优先选择 iCE40 LP 系列。
    - 对于高性能需求的应用,如高速通信,应选择 iCE40 HX 系列。

    5. 兼容性和支持


    - 兼容性
    - 支持多种输入输出标准(如 LVCMOS25, LVDS25, subLVDS),便于与各种组件接口。

    - 支持
    - 莱迪思半导体提供详尽的技术文档和支持服务,包括在线论坛、电话支持和电子邮件支持。

    6. 常见问题与解决方案


    - Q: 设备无法正常启动
    - A: 检查电源电压是否符合要求,确认配置文件无误。

    - Q: 设备过热
    - A: 确保散热条件良好,必要时可加装散热片或风扇。

    - Q: 设备频繁复位
    - A: 检查电源是否稳定,排除外部干扰因素。

    7. 总结和推荐


    iCE40 LP/HX 家族 FPGA 是一款高性能、低功耗的产品,具有广泛的应用前景。其丰富的配置选项和强大的性能使其成为许多应用的理想选择。无论是便携式设备还是复杂的通信系统,iCE40 都能提供出色的性能和灵活性。我们强烈推荐这款产品给需要高性能和低功耗的工程师和设计师。

ICE40LP1K-CM36A参数

参数
总RAM位数 64Kbit
LAB/CLB数量 160
逻辑元件数量 1280
最大工作供电电压 1.26V
最小工作供电电压 1.14V
通用封装 UCBGA-36
安装方式 贴片安装
零件状态 在售
包装方式 托盘

ICE40LP1K-CM36A厂商介绍

Lattice Semiconductor(莱迪思半导体)是一家美国半导体公司,专注于提供低功耗、小型化的FPGA(现场可编程门阵列)解决方案。公司成立于1983年,总部位于俄勒冈州希尔斯伯勒。

Lattice Semiconductor的主营产品主要分为以下几类:

1. FPGA产品:提供广泛的FPGA产品线,包括iCE系列、ECP系列和XO系列等,适用于各种应用场景。

2. 可编程解决方案:包括视频桥接、音频桥接、USB桥接等,为各种接口提供灵活的解决方案。

3. 可编程互连:提供可编程互连解决方案,如CrossLink系列,用于实现高速数据传输和信号路由。

4. 可编程电源管理:提供可编程电源管理解决方案,如SiP系列,用于实现高效能的电源管理。

Lattice Semiconductor的产品广泛应用于通信、消费电子、工业控制、汽车电子等领域。其优势在于:

1. 低功耗:Lattice的FPGA产品具有低功耗特性,适合电池供电的应用。

2. 小型化:Lattice的FPGA产品尺寸较小,适合空间受限的应用。

3. 灵活性:Lattice的FPGA产品具有高度的可编程性,可以根据客户需求进行定制。

4. 快速上市:Lattice提供快速上市解决方案,帮助客户缩短产品开发周期。

ICE40LP1K-CM36A数据手册

厂牌 PDF简要描述 下载
LATTICE SEMICONDUCTOR 现场可编程门阵列(FPGA) LATTICE SEMICONDUCTOR ICE40LP1K-CM36A ICE40LP1K-CM36A数据手册

ICE40LP1K-CM36A封装设计

查看详情并下载
Symbol
Footprint
3D Model
