RF-BM-2340A2

产品分类: 蓝牙模块
产品描述:
供应商型号: SG-RF-BM-2340A2
供应商: 国内现货
标准整包数: 1
RF-STAR/深圳信驰达 蓝牙模块 RF-BM-2340A2

RF-BM-2340A2概述

    RF-BM-2340A2 无线模块技术手册

    产品简介

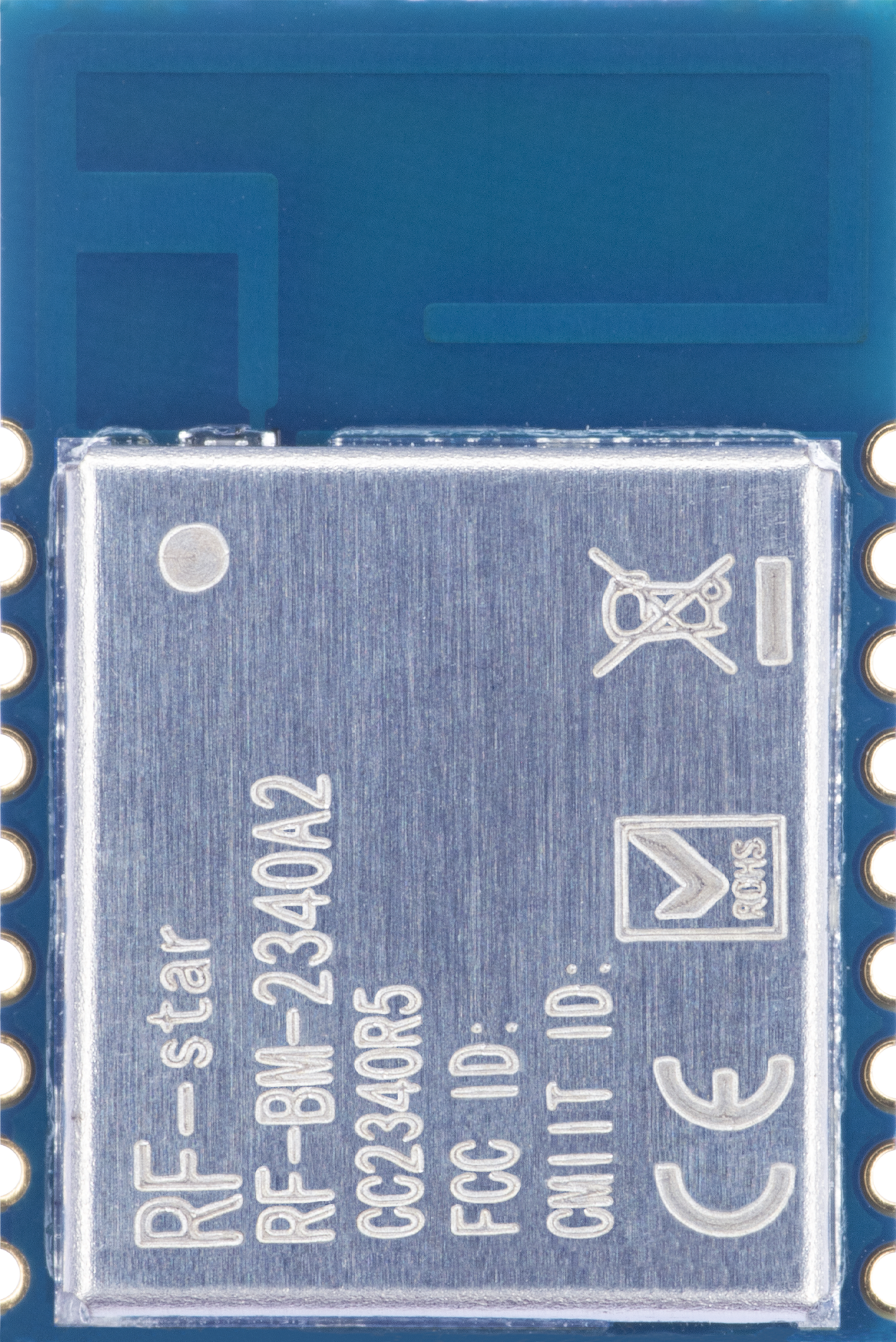

    RF-BM-2340A2 是由深圳信驰达科技有限公司设计的一款基于美国德州仪器 (Texas Instruments) CC2340R5 44mm 封装芯片的 SimpleLink 2.4 GHz 无线模块。该模块支持蓝牙 5.3 Low Energy、Zigbee、IEEE 802.15.4g、TI 15.4-Stack (2.4 GHz)以及私有协议。模块集成了高性能的 ARM Cortex-M0+ 处理器,并配备了 512 KB Flash 和 32 KB 超低泄漏 SRAM。它提供多种外设接口,如 I2C、UART、SPI、ADC 和 GPIO,适用于广泛的工业和消费电子领域。

    技术参数


    - 工作电压:1.71 V ~ 3.8 V (GLDO),推荐为 3.3 V;2.2 V ~ 3.8 V (DCDC),推荐为 3.3 V。
    - 工作频段:2360 MHz ~ 2500 MHz。
    - 最大发射功率:+ 8 dBm。
    - 接收灵敏度:-102 dBm @ Bluetooth 125-kbps (LE Coded),-99 dBm @ Bluetooth 500-kbps (LE Coded),-96.5 dBm @ Bluetooth 1Mbps,-92 dBm @ Bluetooth 2Mbps。
    - MCU 功耗:2.6 mA active mode,CoreMark 53 μA/MHz,< 710 nA standby mode,RTC,36 KB RAM;150 nA shutdown mode,wake-up on pin。
    - RF 功耗:5.3 mA RX,5.1 mA TX at 0 dBm,< 11.0 mA TX at +8 dBm。
    - Flash:512 KB。
    - ROM:12 KB (for bootloader and drivers)。
    - RAM:36 KB。
    - GPIO 数量:12 个。
    - 模块尺寸:11.19 16.58 2.1 mm。
    - 封装方式:SMT(邮票半孔)。
    - 协议支持:BLE 5.3、Zigbee、SimpleLink™ TI 15.4-stack、私有协议。
    - 通讯接口:UART, I2C, SPI, ADC。
    - 工作温度:- 40 ℃ ~ + 85 ℃。
    - 储存温度:- 40 ℃ ~ + 125 ℃。

    产品特点和优势


    RF-BM-2340A2 模块具有以下显著特点和优势:
    - 多功能性:集成多种外设接口,包括 I2C、UART、SPI 和 ADC,便于扩展和连接多种设备。
    - 低功耗:在各种模式下的功耗设计高效,尤其适合电池供电的应用。
    - 高灵敏度:-102 dBm 的接收灵敏度使其在弱信号环境下仍能保持良好的通信质量。
    - 宽泛的工作温度范围:-40 ℃ 到 +85 ℃ 的工作温度范围使其适用于各种严苛的工业环境。
    - 多种协议支持:支持多种主流通信协议,具有较强的市场竞争力。

    应用案例和使用建议


    RF-BM-2340A2 模块广泛应用于智能家居、工业自动化、远程监控等领域。以下是几个典型的应用场景及使用建议:
    - 智能家居:用于家庭安防系统,智能门锁,可以通过蓝牙 5.3 与其他设备进行通信。
    - 工业自动化:可用于工厂自动化设备之间的通信,通过 Zigbee 协议进行数据传输。
    - 医疗设备:可用于远程健康监测设备,通过 BLE 进行数据传输。
    使用建议:
    - 确保模块天线放置在开放空间,避免靠近金属物体。
    - 电源稳定性是关键,应确保电源纹波小且电压稳定。
    - 在模块设计时预留足够余量以应对突发状况,特别是高频数字走线和模拟走线应远离模块下方。

    兼容性和支持


    RF-BM-2340A2 模块支持多种主流通信协议,并且在设计时已考虑到与其他电子元件和设备的兼容性。厂商提供了详细的硬件规格书和技术支持,以帮助用户快速有效地使用该模块。此外,客户还可以通过官网或销售热线获取技术支持和帮助。

    常见问题与解决方案


    1. 传输距离不理想:
    - 解决方案:确保通信路径无障碍物,避免同频干扰,检查天线是否匹配良好。

    2. 易损坏——异常损坏:
    - 解决方案:检查供电电源是否符合推荐电压范围,确保静电防护措施到位。
    3. 误码率太高:
    - 解决方案:远离干扰源,确保电源可靠性,避免使用劣质或过长的延长线。

    总结和推荐


    总体来说,RF-BM-2340A2 模块凭借其高效能、多协议支持和广泛的适用范围,是一款极具竞争力的无线通信模块。其多功能性、低功耗和高灵敏度使其成为众多应用场景的理想选择。对于需要高质量无线通信解决方案的项目,强烈推荐使用 RF-BM-2340A2 模块。同时,建议用户在使用过程中严格按照手册中的指导进行操作,以获得最佳的性能表现。

RF-BM-2340A2参数

参数
发射功率 -
发射电流 -
支持协议 -
芯片平台 -
功耗 -
灵敏度 -
工作电压 -
天线形式 -
接口 -
接收电流 -

RF-BM-2340A2厂商介绍

RF-Star公司是一家专注于射频识别(RFID)技术的高科技企业,致力于提供全面的RFID解决方案。公司主营产品包括:

1. RFID标签:用于物品追踪和管理,广泛应用于物流、仓储、零售等领域。
2. RFID读写器:用于读取和写入RFID标签信息,适用于各种自动识别和数据采集场景。
3. RFID天线:增强信号接收和发送能力,提高RFID系统性能。
4. RFID系统集成:为客户提供定制化的系统集成服务,以满足特定业务需求。

RF-Star的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持技术领先。
- 产品质量:严格的质量控制流程,确保产品的稳定性和可靠性。
- 定制服务:根据客户需求提供个性化解决方案,增强客户满意度。
- 市场经验:在多个行业积累了丰富的实施经验,能够快速响应市场变化。

RF-Star以其专业的技术、高质量的产品和优质的服务,在RFID领域赢得了良好的声誉。

RF-BM-2340A2数据手册

厂牌 PDF简要描述 下载
RF-STAR/深圳信驰达 蓝牙模块 RF-STAR/深圳信驰达 RF-BM-2340A2 RF-BM-2340A2数据手册

RF-BM-2340A2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 16.5
30+ ¥ 15
库存: 50
起订量: 1 增量: 100
交货地:
最小起订量为:1
合计: ¥ 16.5
