ESP32-C3-WROOM-02-H4

产品分类: 蓝牙模块
产品描述: 一款通用型 Wi-Fi 和低功耗蓝牙 (Bluetooth LE) 模组,功能强大,具有丰富的外设接口
供应商型号: SG-ESP32-C3-WROOM-02-H4
供应商: 国内现货
标准整包数: 1

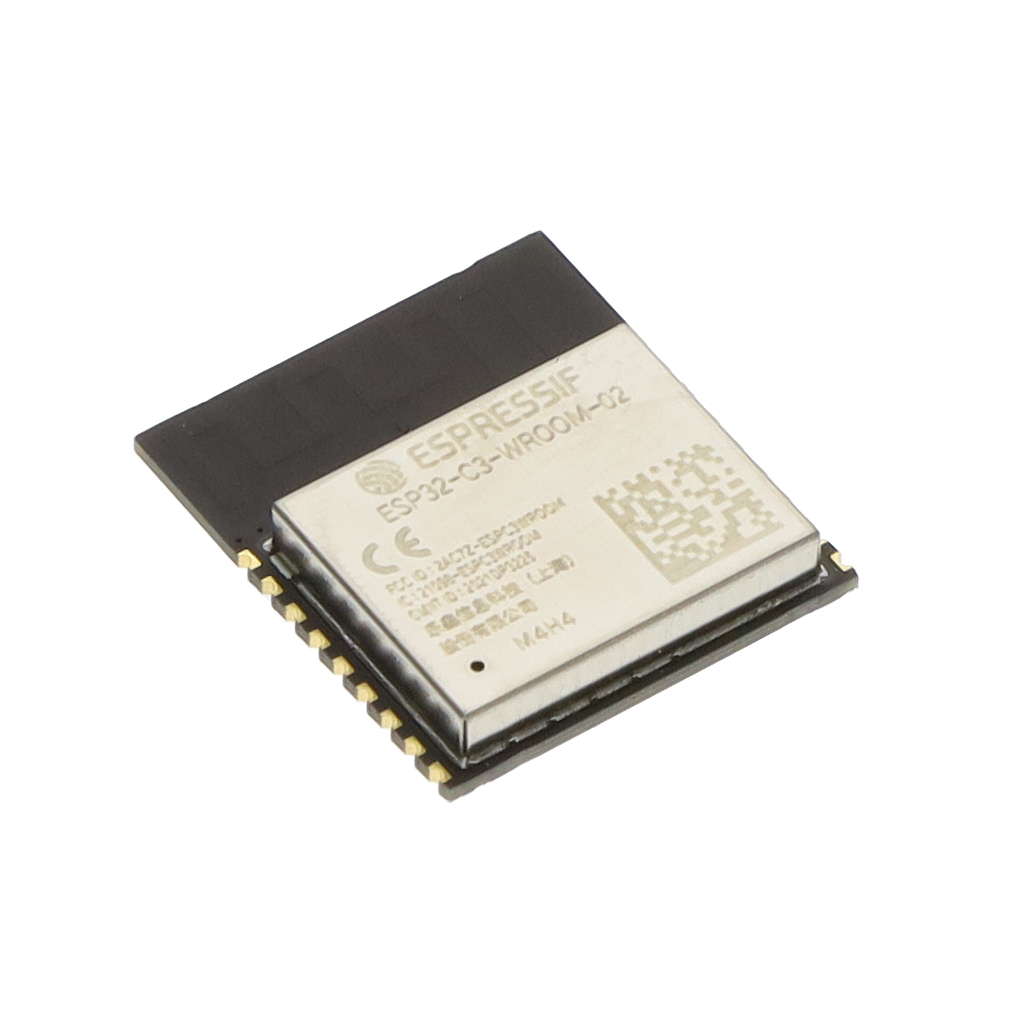

ESPRESSIF/上海乐鑫科技 蓝牙模块 ESP32-C3-WROOM-02-H4

ESP32-C3-WROOM-02-H4概述

    ESP32-C3-WROOM-02 & ESP32-C3-WROOM-02U 技术规格书

    产品简介


    ESP32-C3-WROOM-02 和 ESP32-C3-WROOM-02U 是由乐鑫信息科技有限公司开发的Wi-Fi和低功耗蓝牙模组。该模组内置了ESP32-C3系列芯片,采用RISC-V 32位单核处理器,主要应用于智能家居、工业自动化、医疗保健和消费电子产品等多个领域。ESP32-C3-WROOM-02 和 ESP32-C3-WROOM-02U 模组均配备了4MB外部SPI闪存,并提供了多种接口和连接方式,使其成为多功能和高度集成的物联网解决方案。

    技术参数


    - CPU 和片上存储器
    - RISC-V 32位单核微处理器,主频最高160MHz
    - 384KB ROM
    - 400KB SRAM,其中16KB专用于缓存
    - 8KB RTC SRAM

    - Wi-Fi
    - IEEE 802.11 b/g/n协议
    - 工作信道中心频率范围:2412~2484 MHz
    - 20 MHz和40 MHz带宽支持
    - 数据速率高达150 Mbps
    - 1T1R模式支持
    - 支持多个高级功能如WMM、帧聚合、立即块确认等
    - 4×虚拟Wi-Fi接口,支持基础结构型网络、Station模式、SoftAP模式、Station+SoftAP模式和混杂模式
    - 蓝牙®
    - 支持低功耗蓝牙 (Bluetooth LE):Bluetooth 5、Bluetooth mesh
    - 速率支持125 Kbps、500 Kbps、1 Mbps、2 Mbps
    - 支持广播扩展、多广播、信道选择等高级功能
    - 外设
    - 支持GPIO、SPI、UART、I2C、I2S、红外遥控、LED PWM控制器、通用DMA控制器、TWAI®控制器、USB串口/JTAG控制器、温度传感器、SAR模/数转换器等
    - 工作条件
    - 工作电压/供电电压:3.0 ~ 3.6 V
    - 工作环境温度:–40 ~ 85 °C(85 °C版)或 –40 ~ 105 °C(105 °C版)

    产品特点和优势


    ESP32-C3-WROOM-02 和 ESP32-C3-WROOM-02U 模组具备以下独特功能和优势:
    - 高性能: 内置高效RISC-V处理器和丰富的外设接口,提供强大的计算能力和灵活的连接能力。
    - 高集成度: 内置4MB SPI闪存,减少了外部组件的数量,简化了设计。
    - 广泛的应用领域: 适用于智能家居、工业自动化、医疗保健、消费电子等多个行业。
    - 低功耗: 配备先进的电源管理技术,能够在不同功耗模式之间切换,延长电池寿命。
    - 认证齐全: 模组已通过RF认证(FCC/CE/SRRC)和环保认证(RoHS/REACH)。

    应用案例和使用建议


    - 智能家居
    - 智能照明:利用模组实现远程控制和定时开关功能。
    - 智能插座:通过蓝牙连接,可以实时监控电器的工作状态。
    - 室内定位:结合WiFi和蓝牙功能,进行精准的室内定位。
    - 工业自动化
    - 工业机器人:通过无线通信技术实现远程控制和数据传输。
    - Mesh组网:形成可靠的无线网络,提高数据传输的可靠性和效率。
    - 医疗保健
    - 健康监测:可以用于穿戴设备,实时监测心率、血压等生理参数。
    - 婴儿监控器:远程监控婴儿的安全状况。
    - 消费电子产品
    - 智能手表:通过蓝牙连接手机,实现电话通知和消息提醒等功能。
    - 音频设备:作为无线音频设备的核心,提供稳定的数据传输。
    使用建议:
    - 环境适应性: 在极端环境下使用时,建议选用105°C版本模组。
    - 电源管理: 通过调整系统的功耗模式,以减少不必要的能耗。
    - 外部天线: 如需远距离传输,建议使用外部天线。

    兼容性和支持


    - 兼容性: 模组可通过外部天线连接器与多种外部天线兼容,从而提高传输距离和信号质量。
    - 支持和服务: 乐鑫信息科技有限公司提供了详尽的技术文档和支持服务,帮助客户快速上手并解决问题。

    常见问题与解决方案


    - Q1: 模组无法正常启动
    - A1: 检查供电电压是否在3.0~3.6V范围内,确保EN管脚被正确设置。

    - Q2: 信号不稳定
    - A2: 确认天线安装正确且无遮挡物,必要时更换外部天线。
    - Q3: 软件配置失败
    - A3: 检查配置参数是否符合要求,更新固件版本并重试。

    总结和推荐


    ESP32-C3-WROOM-02 和 ESP32-C3-WROOM-02U 模组以其强大的功能、广泛的适用性和高效的性能,成为物联网应用的理想选择。推荐在各种物联网应用场景中使用,尤其是需要高集成度、低功耗和强大数据处理能力的场合。希望上述信息能够帮助您更好地理解和使用这款优秀的模组产品。

ESP32-C3-WROOM-02-H4参数

参数
接口 GPIO、SPI、UART、I2C、I2S、红外遥控 (remote control peripheral)、LED PWM 控制器、通用 DMA 控制器、TWAI® 控制器(兼容 ISO 11898-1,即 CAN 规范 2.0)、USB 串口/JTAG 控制器、温度传 感器、SAR 模/数转换器、通用定时器、看门狗定 时器
芯片平台 ESP32-C3
工作电压 3V~3.6V
支持协议 802.11b/g/n和Bluetooth 5
灵敏度 -
接收电流 82mA~84mA
发射功率 -
天线形式 板载 PCB 天线
功耗 -
发射电流 280mA~345mA
长*宽*高 20mm*18mm*3.2mm
安装方式 贴片安装
零件状态 在售
包装方式 盒装

ESP32-C3-WROOM-02-H4厂商介绍

ESPRESSIF SYSTEMS(乐鑫科技)是一家成立于2008年的无晶圆厂半导体公司,总部位于中国上海。公司专注于研发高性能、低功耗的无线通信和计算类微控制器,主要产品包括Wi-Fi和蓝牙低功耗(BLE)芯片。

ESPRESSIF的主营产品分类主要包括:
1. ESP32系列:集成Wi-Fi和BLE的系统级芯片(SoC),广泛应用于物联网(IoT)设备、智能家居、可穿戴设备等领域。
2. ESP8266系列:集成Wi-Fi功能的SoC,适用于智能家电、智能照明等低成本物联网应用。
3. ESP-C系列:针对特定应用场景的Wi-Fi SoC,如ESP-C3针对成本敏感型应用。

ESPRESSIF的优势在于:
1. 高性能:提供高性能的无线通信解决方案,满足高速数据传输需求。
2. 低功耗:优化的功耗管理技术,延长设备的电池寿命。
3. 易开发:提供丰富的开发工具和库,降低开发难度,加速产品上市。
4. 灵活性:支持多种无线通信协议,适应不同的应用场景。
5. 成本效益:提供具有竞争力的价格,满足不同市场的需求。

ESP32-C3-WROOM-02-H4数据手册

厂牌 PDF简要描述 下载
ESPRESSIF/上海乐鑫科技 蓝牙模块 ESPRESSIF/上海乐鑫科技 ESP32-C3-WROOM-02-H4 ESP32-C3-WROOM-02-H4数据手册
