DA14531MOD-00F01002

产品分类: 蓝牙模块
产品描述: Bluetooth Smart Bond Module
供应商型号: CGC-DA14531MOD-00F01002
供应商: 海外现货
标准整包数: 1000

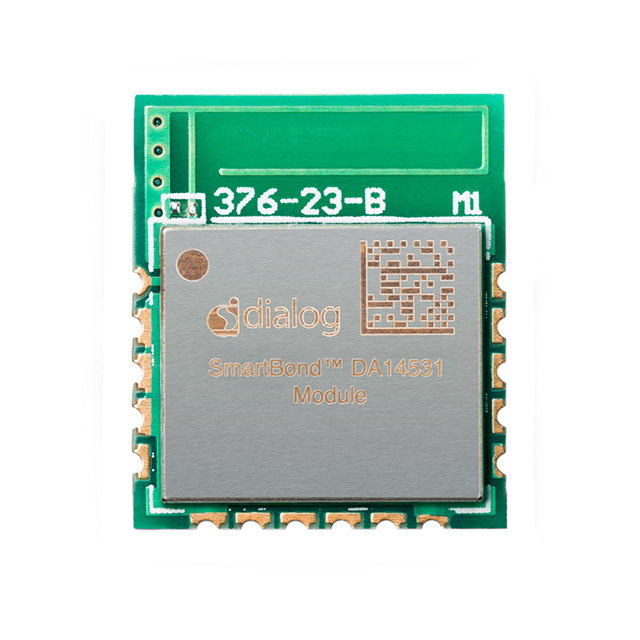

RENESAS ELECTRONICS 蓝牙模块 DA14531MOD-00F01002

DA14531MOD-00F01002概述

    智能蓝牙低功耗模块:DA14531MOD SmartBond TINY



    产品简介



    基本描述

    DA14531MOD SmartBond TINY™模块是首款基于Renesas电子DA14531系统级芯片(SoC)的蓝牙低功耗模块。这款模块在提供最低功耗的同时,集成了所有外部组件(包括天线),使其在市场上具有极高的性价比。它的推出旨在使蓝牙低功耗技术能在更多应用中普及,将每款产品都转变为连接的物联网节点,从而推动下一个十亿级别的物联网设备市场发展。

    主要功能

    - 蓝牙低功耗兼容性:符合Bluetooth v5.1标准,并支持ETSI EN 300 328和EN 300 440 Class 2(欧洲)、FCC CFR47 Part 15(美国)和ARIB STD-T66(日本)的核心规范。
    - 多连接支持:最多支持三个连接。
    - 预编程BD地址:内置Renesas注册的BD地址,以简化开发流程。
    - 强大的处理能力:集成16 MHz 32位Arm® Cortex® M0+处理器、128 KB内部Flash、48 KB RAM、144 KB ROM和32 KB OTP。
    - 低功耗:在接收模式下电流消耗仅为2 mA,在发送模式下为4 mA(3 V时),睡眠模式下仅为1.8 μA。
    - 广泛的接口支持:包括Quadrature解码器、3通道11位ENOB ADC、两个通用定时器、PWM、九个GPIO、SPI、双UART、1-Wire UART支持和I2C。
    - 小巧封装:尺寸仅为12.5 mm x 14.5 mm x 2.8 mm。
    - 丰富的软件工具支持:包括可配置的DSPS和Codeless v2.0软件开发套件(SDK)。

    应用领域

    DA14531MOD SmartBond TINY™模块适用于多种场景,包括:
    - 信标
    - 遥控器
    - 接近标签
    - 低功耗传感器
    - 工业应用
    - 玩具
    - 数据采集
    - 健身应用
    - 娱乐设备
    - 物联网
    - 机器人
    - 游戏


    技术参数



    核心技术规格

    | 参数 | 规格 |
    |---------------------------|-------------------------------|
    | 蓝牙版本 | Bluetooth v5.1 |
    | 发射功率范围 | -19至+2.2 dBm |
    | 接收灵敏度 | -93 dBm |
    | 内存容量 | 128 KB Flash,48 KB RAM |
    | 接口 | SPI、双UART、I2C等 |
    | 尺寸 | 12.5 mm x 14.5 mm x 2.8 mm |

    性能参数

    | 参数 | 值 |
    |---------------------------|-------------------------------|
    | RX电流消耗 | 2 mA (3 V) |
    | TX电流消耗 | 4 mA (3 V, 0 dBm) |
    | 睡眠电流消耗 | 1.8 μA |
    | 操作电压范围 | 1.8 V - 3.6 V |

    工作环境

    | 参数 | 范围 |
    |---------------------------|-------------------------------|
    | 工作温度范围 | 未明确提及,但通常为-40°C到85°C |


    产品特点和优势



    DA14531MOD SmartBond TINY™模块在多个方面表现出色:
    - 低成本:模块设计使得蓝牙低功耗技术在成本敏感的应用中变得可行。
    - 低功耗:在各种模式下的电流消耗均处于行业领先水平,有助于延长电池寿命。
    - 易用性:提供完整的软件工具套件和易于使用的SDK,降低了开发门槛。
    - 广泛适用性:适用于从消费电子产品到工业自动化设备的广泛应用场景。
    - 高可靠性:通过各种标准认证,确保在复杂环境下稳定运行。


    应用案例和使用建议



    应用案例

    DA14531MOD模块已经在多种场景中得到成功应用,例如智能家居设备、医疗监测设备、工业自动化设备等。其中最典型的例子是用于遥控器和信标设备。这些设备需要高效的低功耗连接,以实现长期稳定运行。

    使用建议

    1. 安装位置:为了达到最佳的天线性能,建议按照设计指南进行安装,特别是避免铜板附近的安装位置。
    2. 电源管理:合理规划电源管理策略,特别是在低功耗模式下操作时,可以进一步节省能源。
    3. 软件开发:利用配套的软件开发工具(如DSPS和Codeless SDK),可以更轻松地完成蓝牙应用的开发。


    兼容性和支持



    DA14531MOD模块支持多种国际标准认证,包括CE、FCC、IC、KC、NCC等,这意味着它可以在全球范围内使用。Renesas提供了丰富的技术支持文档和在线资源,帮助开发者顺利集成模块。


    常见问题与解决方案



    | 问题 | 解决方案 |
    |---------------------------|-------------------------------|
    | 模块无法连接 | 检查电源和信号完整性,重新编程BD地址 |
    | 模块电流消耗异常 | 优化代码和硬件设计,检查功耗管理设置 |


    总结和推荐



    综上所述,DA14531MOD SmartBond TINY™模块是一款高度集成且性价比极高的蓝牙低功耗模块。它不仅具备出色的性能表现,还提供了便捷的开发工具和广泛的支持。对于希望快速将蓝牙低功耗技术应用于产品的工程师来说,它是一个理想的选择。强烈推荐开发人员在下一代物联网产品中使用此模块。

DA14531MOD-00F01002参数

参数
支持协议 -
天线形式 -
功耗 -
接口 -
灵敏度 -
芯片平台 -
发射电流 -
工作电压 -
接收电流 -
发射功率 -
包装方式 卷带包装

DA14531MOD-00F01002厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

DA14531MOD-00F01002数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 蓝牙模块 RENESAS ELECTRONICS DA14531MOD-00F01002 DA14531MOD-00F01002数据手册

DA14531MOD-00F01002封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 2.1791 ¥ 19.2504
库存: 21000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 19250.4
