BLE5101

产品分类: 蓝牙模块
产品描述: UART 支持蓝牙 BLE5.1 协议 7.4mA 7.1mA 1.71V~4.3V SMD 10.8mm*14.5mm*2.2mm
供应商型号: 14M-BLE5101
供应商: 云汉优选
标准整包数: 1

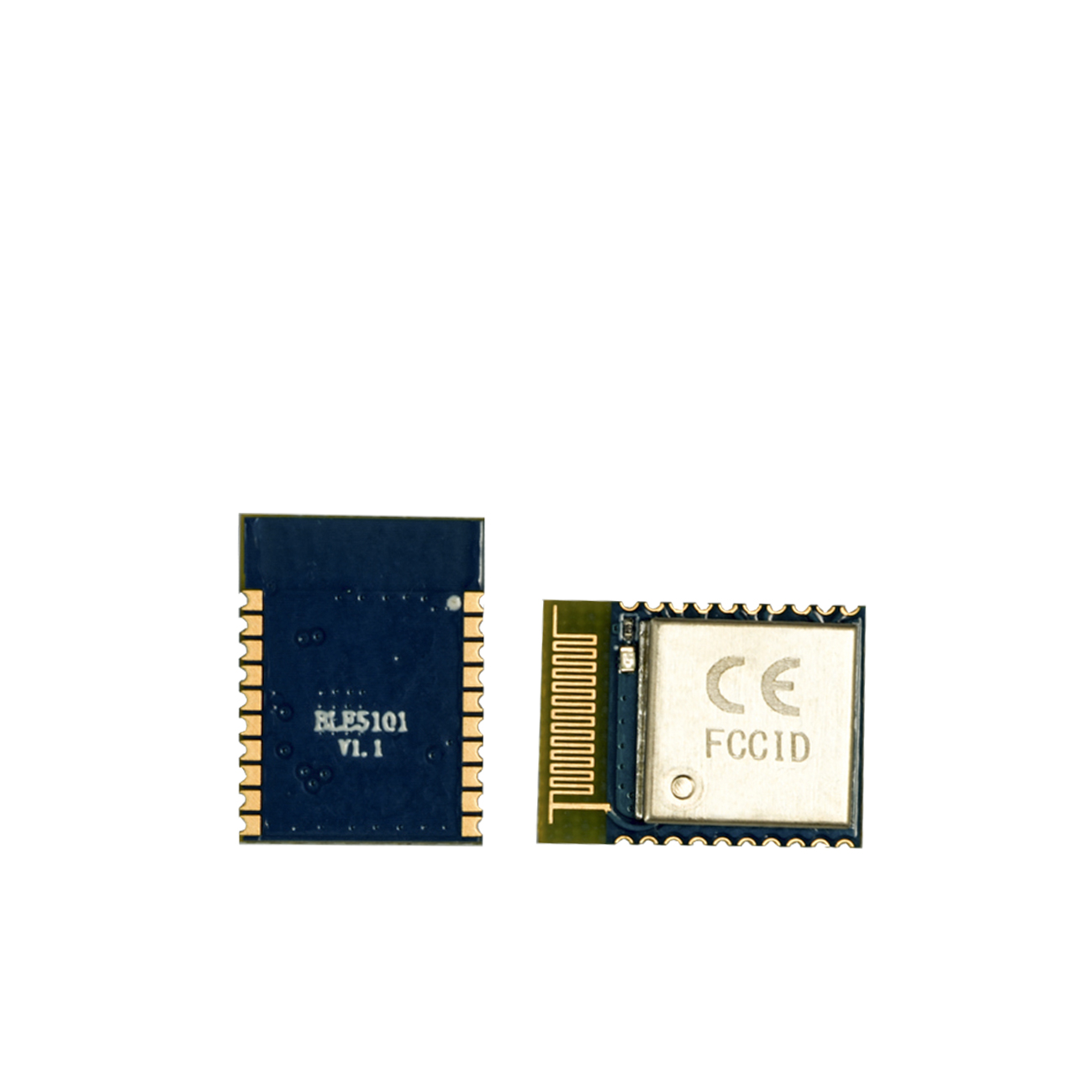

NICERF/深圳思为无线 蓝牙模块 BLE5101

BLE5101概述

    # NiceRF BLE5101 技术手册

    产品简介


    基本介绍
    NiceRF BLE5101是一款基于蓝牙协议版本5.1的无线串行收发模块。它支持主设备(Master)和从设备(Slave)共存,小巧紧凑且功耗低,工作频段为2.4GHz。BLE5101模块由深圳尼可瑞无线科技有限公司开发,可用于多种智能设备及应用场合。
    主要功能
    - 支持蓝牙BLE5.1协议
    - 同时支持主设备和从设备角色
    - 可连接最多20个设备
    - 最大传输速率可达115200bps
    - 支持过空中升级(OTA DFU)
    - 多种串口参数配置选项
    - 支持广播、扫描、连接功能
    - 可自定义本地MAC地址
    - 支持自动和手动连接方式
    应用领域
    - 智能穿戴设备
    - 智能家居
    - 工业远程控制
    - 智能建筑
    - 数据采集自动化
    - 医疗传感器
    - 无线传感
    - 电子标签
    - 智能控制

    技术参数


    电气特性
    - 工作电压范围:1.71V~4.3V
    - 工作温度范围:-40℃~60℃
    - 接收电流:7.1mA
    - 发射电流:7.4mA
    - 睡眠电流:≤7.5μA
    - 闲置电流:<6.58mA
    射频参数
    - 频率范围:2400MHz~2483.5MHz
    - 发射功率:-16dBm~10dBm
    - 接收灵敏度:-95dBm

    产品特点和优势


    特点
    - 兼容性强:支持BLE5.1协议,灵活设置多个连接
    - 功能多样:支持配置模式和透明传输模式
    - 低功耗:睡眠模式下电流消耗极低
    - 高可靠性:具备MTU高达247字节的数据传输能力
    - 易用性:可通过AT命令轻松设置参数
    优势
    - 适合大规模部署:最多可同时连接20个设备
    - 易于集成:具有丰富的GPIO接口,便于连接其他设备
    - 适用于多种应用场景:支持工业、医疗、智能家居等多种场合

    应用案例和使用建议


    应用案例
    - 智能穿戴设备:通过蓝牙5.1协议实现健康数据的实时监测和传输。
    - 智能建筑:在楼宇自动化系统中实现远程控制和状态监控。
    - 工业远程控制:通过无线信号传输实现远程设备操作和数据收集。
    使用建议
    - 在使用时注意距离对数据传输速率的影响。当距离增加时,建议适当延迟发送间隔以保证数据传输稳定性。
    - 在低功耗模式下,尽量减少不必要的连接以降低电流消耗。

    兼容性和支持


    兼容性
    BLE5101模块与多种BLE产品兼容,可灵活配置服务UUID和特性UUID。此外,模块还可以与其他BLE设备自由连接,无需额外的硬件驱动。
    支持与维护
    NiceRF提供详尽的技术文档和支持,包括AT命令集、快速入门指南和常见问题解答等。若有任何疑问,可联系销售部门(sales@nicerf.com)获取帮助。

    常见问题与解决方案


    问题与解决方案
    - 问题1:连接不稳定
    - 解决方案:检查连接设备的信号强度,确保天线接收到的信号足够强。

    - 问题2:模块电流过大
    - 解决方案:进入低功耗模式前先断开所有连接,减少不必要的设备连接数。

    - 问题3:无法进入配置模式
    - 解决方案:检查SET引脚是否正确设置,必要时重启模块。

    总结和推荐


    综合评估
    NiceRF BLE5101作为一款高性能的蓝牙串行收发模块,其丰富的功能和强大的兼容性使其在智能穿戴、智能家居等领域具有显著的应用优势。特别是在需要低功耗和高可靠性的场景中,该模块表现出色。
    结论
    推荐使用NiceRF BLE5101模块。无论是对于个人开发者还是企业级应用,它都是一个值得信赖的选择。其易于集成、支持多种通信模式的特点使其成为众多物联网项目的理想之选。

BLE5101参数

参数
天线形式 -
发射功率 -
灵敏度 -
工作电压 1.71V~4.3V
接口 UART
支持协议 支持蓝牙 BLE5.1 协议
芯片平台 -
接收电流 7.4mA
发射电流 7.1mA
功耗 -
长*宽*高 10.8mm*14.5mm*2.2mm
通用封装 SMD

BLE5101厂商介绍

NiceRF(耐思射频)是一家致力于射频识别(RFID)技术研究、开发和生产的高科技企业。公司主营产品包括RFID标签、RFID读写器、RFID天线等,广泛应用于智能交通、物流仓储、零售、医疗、资产管理等领域。

NiceRF的优势在于:
1. 技术创新:公司拥有强大的研发团队,持续进行技术创新,为客户提供高性能、高可靠性的RFID产品。
2. 定制服务:根据客户需求,提供个性化的RFID解决方案,满足不同场景的应用需求。
3. 品质保证:严格把控产品质量,确保产品在各种环境下都能稳定运行。
4. 完善的售后服务:提供全方位的技术支持和售后服务,解决客户在使用过程中遇到的问题。

总之,NiceRF凭借其技术创新、定制服务、品质保证和完善的售后服务,为客户提供优质的RFID产品和解决方案,助力各行业实现智能化升级。

BLE5101数据手册

厂牌 PDF简要描述 下载
NICERF/深圳思为无线 蓝牙模块 NICERF/深圳思为无线 BLE5101 BLE5101数据手册

BLE5101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 26.4
10+ ¥ 25.3
库存: 10
起订量: 1 增量: 10
交货地:
最小起订量为:1
合计: ¥ 26.4
