首页  >  产品百科  >  BLE5201

BLE5201

产品分类: 蓝牙模块
产品描述: UART/I2C 支持蓝牙 BLE5.2 协议 8.5mA 7.5mA 1.71V~4.3V SMD 10.8mm*14.5mm*2.2mm
供应商型号: 14M-BLE5201
供应商: 云汉优选
标准整包数: 1

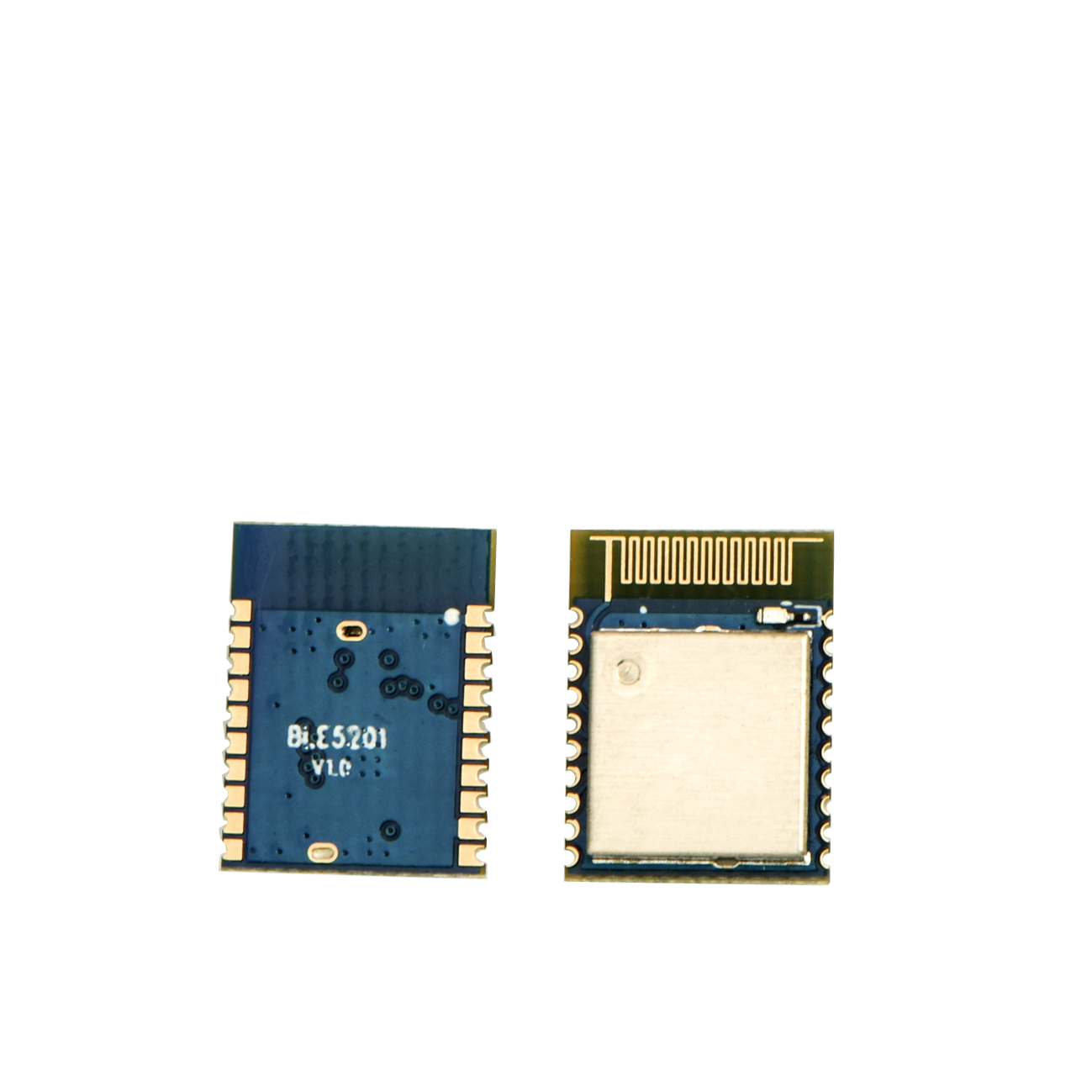

NICERF/深圳思为无线 蓝牙模块 BLE5201

BLE5201概述


    产品简介


    BLE5201蓝牙数据传输模块是一款基于Bluetooth 5.2协议的无线通信模块,由NiceRF Wireless Technology Co., Ltd.生产。该模块采用Silicon Labs的EFR32BG22C224片上系统(SoC)芯片,具备低功耗、小体积、远距离传输及强抗干扰能力等显著特性。它特别适用于智能门锁、个人健康护理和健身设备等低功耗节点应用。此外,其精确的位置追踪功能,包括到达角度(AoA)和离开角度(AoD)功能,能够支持资产跟踪标签、信标和室内导航等应用。

    技术参数


    - 工作电压: 1.8V至3.3V,最高可达到4.3V
    - 发射功率: 最大可达6dBm
    - 接收灵敏度: -94.6dBm
    - 工作温度: -40℃ 至 +85℃
    - 工作频率: 2400MHz 至 2483.5MHz
    - 能耗指标: 发射电流最大7.5mA,接收电流最大8.5mA,睡眠模式下电流<5μA

    产品特点和优势


    - 超低功耗: 拥有高性能的Cortex-M33内核,静态模式下的功耗小于5μA。
    - 远距离传输: 支持Coded PHY模式,可以在牺牲部分传输速率的情况下获得更长的传输距离。
    - 多功能集成: 内置丰富的外围功能,如PWM、UART、I2C、SPI等,可作为通用MCU进行二次开发。
    - 强大抗干扰能力: 支持自定义16位UUID,包括一个服务UUID和两个特征UUID。
    - 多重工作模式: 支持配置模式和透明传输模式。

    应用案例和使用建议


    - 应用案例: BLE5201可以应用于无线抄表、智能家居、工业远程控制、智能建筑等多个领域。
    - 使用建议: 在模块应用过程中,应根据具体需求选择合适的MTU大小,以平衡数据传输效率和稳定性。同时,为保证信号强度和数据传输质量,建议使用外部天线而非PCB天线。

    兼容性和支持


    - 兼容性: BLE5201模块支持多种串口参数配置,方便与不同设备连接。它还可以通过OTA DFU和串口升级方式更新固件。
    - 技术支持: NiceRF公司提供详尽的技术文档和支持服务,帮助用户解决产品使用过程中的各种问题。

    常见问题与解决方案


    - 问题: 如何确定模块的角色?
    - 解决方案: 当模块主动扫描和连接其他蓝牙设备时,它将扮演主设备角色;当模块因广播自身而被其他蓝牙设备连接时,则扮演从设备角色。
    - 问题: 数据传输速度受哪些因素影响?
    - 解决方案: 传输距离增加或输出功率变化都会导致数据传输速度下降。在多从机连接情况下,由于数据需要轮流发送,因此传输总时间会相应延长。

    总结和推荐


    综上所述,BLE5201蓝牙数据传输模块凭借其卓越的性能、多功能性和广泛的适用范围,在市场上具有较强的竞争力。特别是对于需要低功耗和远距离无线通信的应用场景来说,它是理想的选择。推荐对这些应用感兴趣的技术人员和企业考虑使用此模块。

BLE5201参数

参数
功耗 -
天线形式 -
接口 UART/I2C
发射功率 -
支持协议 支持蓝牙 BLE5.2 协议
接收电流 8.5mA
芯片平台 -
发射电流 7.5mA
工作电压 1.71V~4.3V
灵敏度 -
长*宽*高 10.8mm*14.5mm*2.2mm
通用封装 SMD

BLE5201厂商介绍

NiceRF(耐思射频)是一家致力于射频识别(RFID)技术研究、开发和生产的高科技企业。公司主营产品包括RFID标签、RFID读写器、RFID天线等,广泛应用于智能交通、物流仓储、零售、医疗、资产管理等领域。

NiceRF的优势在于:
1. 技术创新:公司拥有强大的研发团队,持续进行技术创新,为客户提供高性能、高可靠性的RFID产品。
2. 定制服务:根据客户需求,提供个性化的RFID解决方案,满足不同场景的应用需求。
3. 品质保证:严格把控产品质量,确保产品在各种环境下都能稳定运行。
4. 完善的售后服务:提供全方位的技术支持和售后服务,解决客户在使用过程中遇到的问题。

总之,NiceRF凭借其技术创新、定制服务、品质保证和完善的售后服务,为客户提供优质的RFID产品和解决方案,助力各行业实现智能化升级。

BLE5201数据手册

厂牌 PDF简要描述 下载
NICERF/深圳思为无线 蓝牙模块 NICERF/深圳思为无线 BLE5201 BLE5201数据手册

BLE5201封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 31.2
10+ ¥ 29.9
库存: 7
起订量: 1 增量: 10
交货地:
最小起订量为:1
合计: ¥ 31.2
直接购买
加入购物车
