HLK-B36

产品分类: 蓝牙模块
产品描述: 串口WiFi模块B36 串口转WiFi模块阿里/涂鸦远程透传AP/STA/BLE4.2
供应商型号: 14M-HLK-B36
供应商: 云汉优选
标准整包数: 1

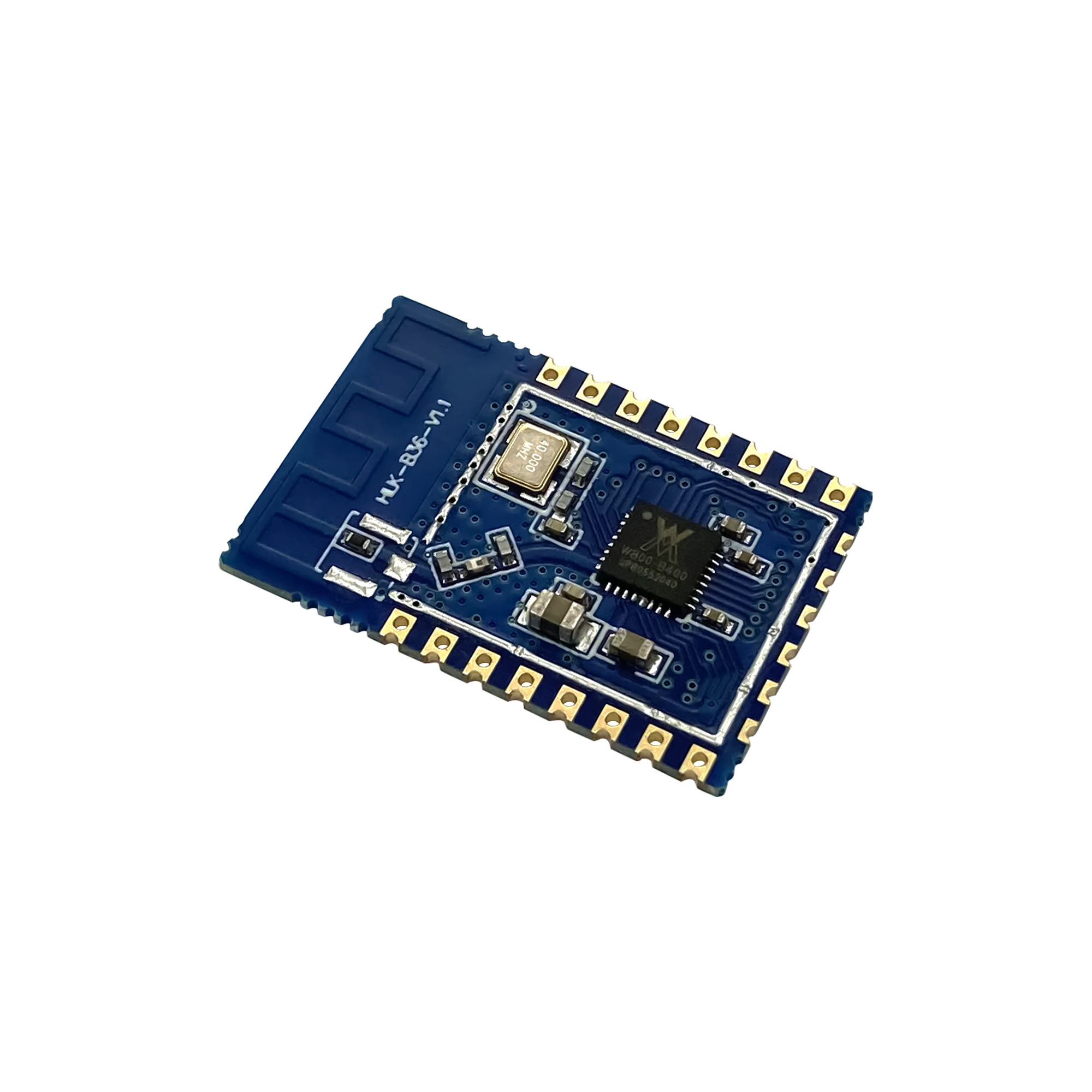

HI-LINK/深圳海凌科电子 蓝牙模块 HLK-B36

HLK-B36概述

    HLK-B36 使用说明

    1. 产品简介


    1.1 概述
    HLK-B36 是深圳市海凌科电子有限公司推出的一款低成本嵌入式 UART-WIFI 模块。该模块基于串行接口,支持网络标准,内嵌 TCP/IP 协议栈,能够实现用户串口到无线网(WIFI/BLE)之间的转换。通过 HLK-B36 模块,传统的串口设备无需更改任何配置即可通过 Internet 网络传输数据,为用户的串口设备提供了完整的快速解决方案。
    1.2 产品特性
    - 无线参数:支持 802.11b/g/n 标准,集 XT804、WLAN MAC/Baseband/BLE 4.2 于一体。
    - 硬件参数:主频支持 240MHz,内置 288KB RAM/2MB FLASH。
    - 电源参数:工作电压 3.0-3.6V,典型值 3.3V。
    - 通讯参数:2.4G/1T1R WIFI,BLE 4.2。
    - 网络参数:支持多种加密方式(WEP64/128, TKIP, AES, WPA, WPA2, WAPI)。
    - 功能参数:支持多种工作模式(Station, Soft AP, BLE)及组态设置。

    2. 技术参数


    2.1 技术规格
    | 参数 | 值 |

    | 模块型号 | HLK-B36 |
    | 封装 | 直插 |
    | 无线标准 | IEEE 802.11 b/g/n |
    | 蓝牙标准 | BLE 4.2 |
    | 频率范围 | 2.412GHz-2.484GHz |
    | 供电电压 | 3.3V (3.0-3.6V) |
    | GPIO 驱动能力 | Max:24mA |
    | 工作电流 | 持续发送:平均值 140mA,峰值 400mA
    正常模式:平均值 140mA,峰值 400mA |
    | 工作温度 | -40℃~85℃ |
    | 存储环境温度 | -40℃~125℃ |
    | 存储环境湿度 | 10%~90% R.H. |
    | 串口传输速率 | 110-921600bps |
    | 硬件接口 | UART,IIC,PWM,GPIO, SPI |
    2.2 WIFI 发射与接收功耗
    | 模式 | 速率 | 发射功率(dBm) | 电流(mA) |
    ||
    | 802.11b | 11Mbps | +19 +/-2dBm | 240 |
    | 802.11g | 54Mbps | +16 +/-2dBm | 190 |
    | 802.11n | MCS7 | +13 +/-2dBm | 180 |
    | 模式 | 速率 | 电流(mA) |
    |
    | 802.11b | 11Mbps | 100 |
    | 802.11g | 54Mbps | 100 |
    | 802.11n | MCS7 | 100.5 |

    3. 产品特点和优势


    HLK-B36 模块具备多方面优势,能够满足不同应用场景的需求。以下是几个关键特点:
    - 多功能集成:支持 802.11b/g/n 标准,集 XT804、WLAN MAC/Baseband/BLE 4.2 于一体。
    - 高性能:内置 288KB RAM/2MB FLASH,支持高达 240MHz 的主频。
    - 多种接口:提供 1SPI, 2UART, 5PWM, 18GPIO 等丰富的外设接口,便于扩展和兼容其他设备。
    - 高稳定性:支持各种加密方式,确保数据的安全传输。
    - 低功耗:在连续发送状态下平均电流仅为 140mA,峰值电流为 400mA。
    - 广泛的适用性:适用于智能家居、仪器仪表、Wi-Fi 远程监控等多种应用场景。

    4. 应用案例和使用建议


    4.1 串口转 WIFI STA 模式
    该模式下,HLK-B36 模块能够将设备的串口数据转换成 WIFI 数据,进而实现设备联网的目标。在实际应用中,可以使用 AT+mode=client 指令来设置模块为 WIFI STA 模式。此外,还可以通过 AT+remoteip 和 AT+remoteport 指令设定远端 IP 和端口,确保设备能够正确连接到远程网络。
    4.2 串口转 WIFI AP 模式
    在 AP 模式下,HLK-B36 模块允许其他 WIFI 设备(如手机或电脑)通过 WIFI 连接到模块上,从而实现数据的传输。具体操作步骤包括设置模块为 AP 模式(AT+netmode=3),并通过 AT+remoteip 和 AT+remoteport 指令设定本地监听端口,确保模块能够正确接收和转发数据。

    5. 兼容性和支持


    HLK-B36 模块具有广泛的兼容性,支持多种加密方式(WEP64/128, TKIP, AES, WPA, WPA2, WAPI)。对于其他电子元器件或设备,只要遵循相同的通信协议和标准,通常可以实现良好的兼容性。此外,制造商还提供了详细的文档和支持,以便用户能够顺利安装和使用模块。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法连接到 WIFI 热点 | 检查模块的 SSID 和密码是否正确。 |
    | 无法接收串口数据 | 确认串口设置正确,检查波特率等参数。 |
    | 网络连接不稳定 | 检查周围环境是否有信号干扰,尝试更换位置。|

    7. 总结和推荐


    综上所述,HLK-B36 模块是一款高度集成且功能强大的串口-WIFI 转换模块,适用于多种应用场景,特别是智能家居、工业控制等领域。其卓越的性能、丰富的接口和稳定的工作表现使其成为物联网开发的理想选择。基于其出色的功能和易用性,我们强烈推荐在需要串口数据传输和 WIFI 连接的项目中采用 HLK-B36 模块。

HLK-B36参数

参数
天线形式 I-PEX 连接器和板载PCB天线
功耗 -
发射电流 110mA
芯片平台 -
接收电流 110mA
工作电压 3.3V(3.0-3.6v)
灵敏度 -93dBm
发射功率 -
支持协议 IEEE 802.11 b/g/n 蓝牙标准:BLE4.0
接口 UART,IIC,PWM,GPIO,SPI
长*宽*高 24mm(长度)*16mm(宽度)

HLK-B36厂商介绍

Hi-Link公司是一家高科技企业,专注于提供先进的连接解决方案。公司主营产品包括:

1. 数据通信设备:包括路由器、交换机等,用于网络数据传输和交换。
2. 无线通信产品:如Wi-Fi模块、蓝牙设备等,支持无线数据通信。
3. 工业互联产品:包括工业以太网交换机、串口服务器等,应用于工业自动化和智能制造。
4. 物联网解决方案:提供传感器、网关等设备,支持智能城市、智能家居等应用。

Hi-Link的优势在于:
- 技术创新:持续投入研发,拥有多项专利技术。
- 定制服务:根据客户需求提供个性化解决方案。
- 质量保证:严格的质量控制流程,确保产品可靠性。
- 全球服务网络:在全球多个国家和地区设有服务点,提供快速响应和支持。

HLK-B36数据手册

厂牌 PDF简要描述 下载
HI-LINK/深圳海凌科电子 蓝牙模块 HI-LINK/深圳海凌科电子 HLK-B36 HLK-B36数据手册

HLK-B36封装设计

查看详情并下载
Symbol
Footprint
3D Model
