DSM-05D

产品分类: 蓝牙模块
产品描述: 高性能32位80兆赫ARM Cortex?-M33与DSP指令和浮点单元高效的信号处理 ?高达768kB的Flash编程内存 ?高达64kB RAM数据内存 ?工作电压:1.71 V至3.8 V ?BLE操作特性 支持蓝牙5.1和蓝牙Mesh 工作通道:12@2.400 GHz至2.483 GHz,带空气接口,速率为2Mbps 最大输出功率:+19.5 dBm;输出功率动态差:>35分贝 工作距离: 最小200m @输出功率8dBm(长程) 最小400m @输出功率19dBm(长程)?尺寸:17 × 22 × 2.8 mm ?工作温度:-40°C ~ +85°C ?CE, FCC, SRRC认证
供应商型号: DSM-05D
供应商: 国内现货
标准整包数: 1

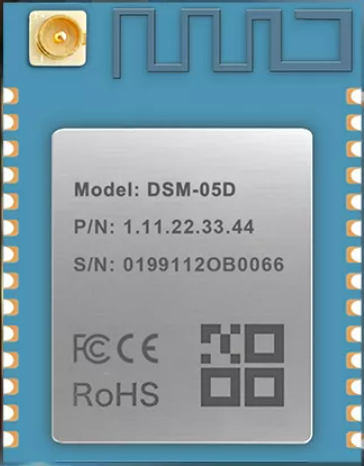

DUSUN/浙江东胜物联 蓝牙模块 DSM-05D

DSM-05D概述

    BLE Cloud Module DSM-05D 技术手册解析



    1. 产品简介




    DSM-05D 是由罗姆班克研发的一款低功耗嵌入式蓝牙模块,型号为DSM-05D。它集成了高度集成的无线射频处理器芯片 EFR32BG21A020F768IM32-B 以及其他多个外设,内置了蓝牙BLE协议栈和强大的库函数。这是一款数据终端设备,搭载了高性能的32位80MHz ARM Cortex®-M33 CPU,并带有DSP指令和浮点运算单元,可用于高效的信号处理。它具有高达768KB的闪存编程存储空间和高达64KB的数据存储RAM,并且拥有强大的外围资源。主要应用于蓝牙协调器设备以支持蓝牙5.1协议栈。

    应用领域:
    - 智能建筑
    - 智能家居及家庭应用
    - 工业无线控制
    - 智能公共交通


    2. 技术参数




    - 供电电压范围:1.71 V 至 3.8 V
    - 通信频率范围:2.412GHz ~ 2.484GHz
    - 蓝牙协议:支持蓝牙5.1和蓝牙Mesh
    - 数据传输速率:最高可达2Mbps
    - 最大输出功率:+19.5 dBm
    - 输出功率动态变化范围:>35 dB
    - 最小工作距离:200米(@输出功率8dBm)
    - 最大工作距离:400米(@输出功率19dBm)
    - 静态存储温度:-50℃至105℃
    - 输入电压:1.71V至3.8V
    - 典型电流消耗:
    - TX模式(20dBm):185mA
    - TX模式(10dBm):60.8mA
    - TX模式(0dBm):10.5mA
    - RX模式(2Mbps):9.4mA
    - RX模式(1Mbps):8.8mA
    - RX模式(500Kbps):9.1mA
    - RX模式(125Kbps):9.0mA


    3. 产品特点和优势




    - 高效信号处理:32位80MHz ARM Cortex®-M33 CPU,带DSP指令和浮点运算单元,适合复杂信号处理任务。
    - 大容量存储:高达768KB闪存和64KB RAM,满足多种应用需求。
    - 长距离通信:在特定输出功率下可达400米通信距离。
    - 宽工作温度范围:-40℃到+85℃,适应各种严苛环境。
    - 认证齐全:符合CE、FCC、SRRC认证标准。


    4. 应用案例和使用建议




    案例:
    - 智能楼宇系统:DSM-05D可以用于智能楼宇系统的无线控制,如门禁控制、照明调节等。
    - 智能家居设备:在智能家居中,该模块可实现家电互联,如空调、电视、音响等设备的远程控制。

    使用建议:
    - 在安装过程中注意模块放置位置,避免金属物体靠近天线,以保证最优的RF性能。
    - 根据具体应用调整天线类型(PCB天线或IPEX天线)。


    5. 兼容性和支持




    - 兼容性:该模块可以与多种蓝牙设备和协议栈无缝对接。
    - 支持服务:提供详细的生产指导和技术文档,确保用户能够顺利进行组装和调试。


    6. 常见问题与解决方案




    - 问题:焊接后发现模块无法正常工作。
    - 解决办法:检查焊点是否良好,确认是否有短路或开路情况;参考生产指南进行重新焊接。
    - 问题:模块在高湿度环境中存放时间过长。
    - 解决办法:先按照指南进行烘焙处理,再进行下一步操作。


    7. 总结和推荐




    综合评价:
    DSM-05D模块是一款集高性能、长寿命和宽温度范围于一体的优秀蓝牙模块,特别适用于智能楼宇、智能家居等物联网应用。其优越的信号处理能力和稳定的通信性能使其在市场上具有显著的竞争优势。

    推荐:
    我们强烈推荐使用DSM-05D模块,尤其对于需要长距离和高稳定性通信的应用场合。只要遵循制造商提供的生产指南和建议,这款模块将会为您提供出色的体验和可靠性。

DSM-05D参数

参数
发射电流 -
功耗 -
接口 -
发射功率 -
芯片平台 -
工作电压 -
支持协议 -
天线形式 -
灵敏度 -
接收电流 -

DSM-05D厂商介绍

Dusun公司是一家领先的高科技企业,专注于研发和生产各类精密仪器和设备。公司主营产品分为以下几类:

1. 精密测量设备:包括高精度测量仪、光学测量系统等,广泛应用于制造业、科研等领域,为客户提供精确的测量解决方案。

2. 工业自动化设备:涵盖机器人、自动化生产线等,助力企业提高生产效率和降低成本,广泛应用于汽车、电子等行业。

3. 环境监测仪器:包括空气质量监测、水质分析等设备,为环境保护和资源管理提供科学依据。

4. 医疗设备:包括高端影像诊断设备、手术辅助机器人等,为医疗机构提供先进的诊疗工具。

Dusun的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出具有竞争力的新产品。

2. 品质保证:严格遵循国际质量标准,确保产品的可靠性和稳定性。

3. 客户服务:提供全方位的技术支持和售后服务,满足客户的个性化需求。

4. 市场拓展:在全球范围内建立了完善的销售和服务网络,产品远销世界各地。

DSM-05D数据手册

厂牌 PDF简要描述 下载
DUSUN/浙江东胜物联 蓝牙模块 DUSUN/浙江东胜物联 DSM-05D DSM-05D数据手册
