首页  >  产品百科  >  RF-BM-4044B3

RF-BM-4044B3

产品分类: 蓝牙模块
产品描述:
供应商型号: SG-RF-BM-4044B3
供应商: 国内现货
标准整包数: 1

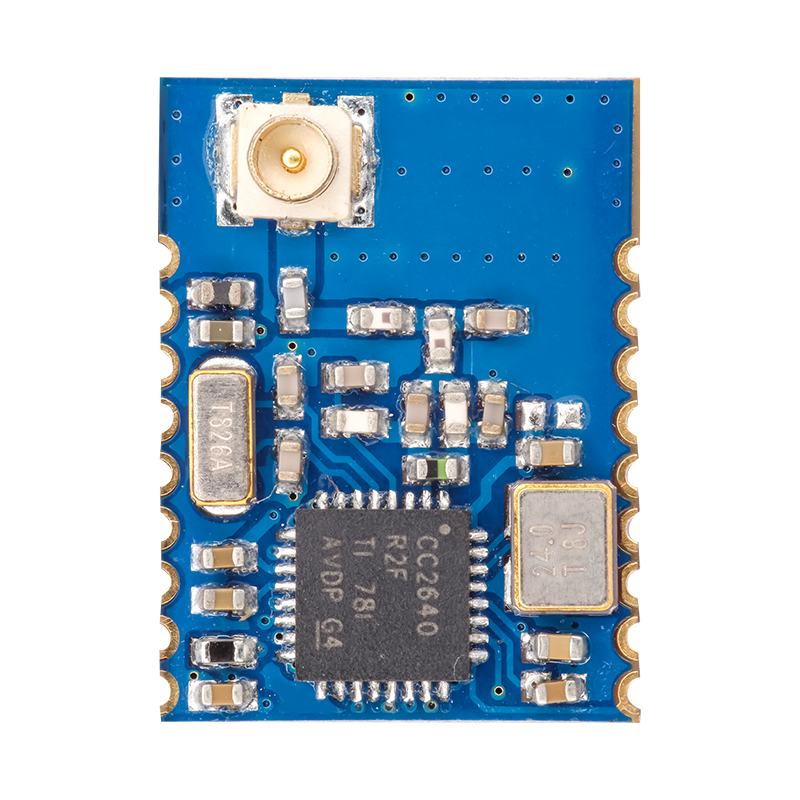

RF-STAR/深圳信驰达 蓝牙模块 RF-BM-4044B3

RF-BM-4044B3概述

    RF-BM-4044B3 低功耗蓝牙模块技术手册

    产品简介


    深圳市信驰达科技有限公司推出的RF-BM-4044B3是一款基于TI公司的CC2640R2FRSM芯片研发的低功耗蓝牙(BLE)射频模块。该模块采用32位ARM Cortex-M3内核,工作电压范围为1.8~3.8V,支持2.4GHz频段,拥有多种IO接口。RF-BM-4044B3广泛应用于短距离无线通信领域,如消费类电子产品、手机外设产品等。该模块以其低功耗、小体积、远传输距离和强抗干扰能力著称。

    技术参数


    - 芯片型号: CC2640R2FRSM
    - 工作电压: 1.8 ~ 3.8 V,推荐为3.3V
    - 工作频段: 2402 MHz ~ 2480 MHz
    - 发射功率: -21 dBm ~ +2 dBm (正常为0 dBm输出)
    - 接收灵敏度: -97 dBm
    - RAM: 20 KB
    - FLASH: 128 KB
    - GPIO数量: 10个
    - 晶振频率: 24 MHz,32.768 KHz
    - 封装方式: SMT封装(邮票半孔)
    - 通讯接口: UART, I2S, I2C, SPI, ADC
    - 模块尺寸: 15.2 x 11.2 mm
    - 工作温度: -40 ℃ ~ +85 ℃
    - 储存温度: -40 ℃ ~ +125 ℃

    产品特点和优势


    1. 低功耗: CC2640R2F芯片官方数据显示,睡眠电流仅0.1μA,模块在不同状态下的功耗表现优异。
    2. 高速数据传输: 支持高达16K/S的稳定传输速率,适合多种应用需求。
    3. 多功能接口: 配备多个标准通讯接口,易于集成。
    4. 灵活性: 支持多种AT指令,便于调整参数和控制功能。
    5. 兼容性强: 可以与多种设备和平台兼容,降低开发难度。
    6. 抗干扰能力强: 设计中考虑到电磁干扰因素,保障稳定运行。

    应用案例和使用建议


    RF-BM-4044B3适用于多种场景,包括智能家居、健康医疗、工业自动化等领域。例如,在智能家居场景中,可以作为智能门锁、烟雾报警器等设备与手机或其他智能终端的无线通信桥梁。使用建议包括:
    - 确保模块与天线之间的连接稳定可靠。
    - 避免直线上有明显障碍物的场景,减少信号衰减。
    - 适当增加供电电源的余量,确保模块稳定运行。
    - 考虑到电磁干扰,保持模块周围线路尽可能远离干扰源。

    兼容性和支持


    RF-BM-4044B3与多数蓝牙5.0设备兼容,可通过手机APP进行参数设置和远程控制。公司提供了全面的技术支持,包括详细的用户手册、API调用接口和示例代码,帮助开发者快速集成和部署。

    常见问题与解决方案


    1. 传输距离不理想
    - 解决方案: 确保模块供电电压稳定,合理设置天线和发射功率,避免电磁干扰。
    2. 易损坏异常损坏
    - 解决方案: 确保安装过程中防静电操作,避免电源不稳定造成的损坏。
    3. 误码率太高
    - 解决方案: 远离干扰源,保证电源稳定性,避免使用劣质馈线和延长线。

    总结和推荐


    RF-BM-4044B3作为一款高性能的低功耗蓝牙模块,具有多种优点,如低功耗、多功能接口、高传输速率等。对于需要进行短距离无线通信的应用场景,是一个理想的选择。我们强烈推荐RF-BM-4044B3给那些寻求高效、可靠的蓝牙通信解决方案的开发者和制造商。通过提供详细的技术支持和文档,深圳市信驰达科技有限公司确保用户能够顺利使用该模块进行项目开发。

RF-BM-4044B3参数

参数
天线形式 -
发射电流 -
芯片平台 -
接口 -
功耗 -
工作电压 -
灵敏度 -
支持协议 -
发射功率 -
接收电流 -

RF-BM-4044B3厂商介绍

RF-Star公司是一家专注于射频识别(RFID)技术的高科技企业,致力于提供全面的RFID解决方案。公司主营产品包括:

1. RFID标签:用于物品追踪和管理,广泛应用于物流、仓储、零售等领域。
2. RFID读写器:用于读取和写入RFID标签信息,适用于各种自动识别和数据采集场景。
3. RFID天线:增强信号接收和发送能力,提高RFID系统性能。
4. RFID系统集成:为客户提供定制化的系统集成服务,以满足特定业务需求。

RF-Star的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持技术领先。
- 产品质量:严格的质量控制流程,确保产品的稳定性和可靠性。
- 定制服务:根据客户需求提供个性化解决方案,增强客户满意度。
- 市场经验:在多个行业积累了丰富的实施经验,能够快速响应市场变化。

RF-Star以其专业的技术、高质量的产品和优质的服务,在RFID领域赢得了良好的声誉。

RF-BM-4044B3数据手册

厂牌 PDF简要描述 下载
RF-STAR/深圳信驰达 蓝牙模块 RF-STAR/深圳信驰达 RF-BM-4044B3 RF-BM-4044B3数据手册

RF-BM-4044B3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 19.8
30+ ¥ 18
库存: 50
起订量: 1 增量: 100
交货地:
最小起订量为:1
合计: ¥ 19.8
