RF-BM-ND06

产品分类: 蓝牙模块
产品描述:
供应商型号: SG-RF-BM-ND06
供应商: 国内现货
标准整包数: 1

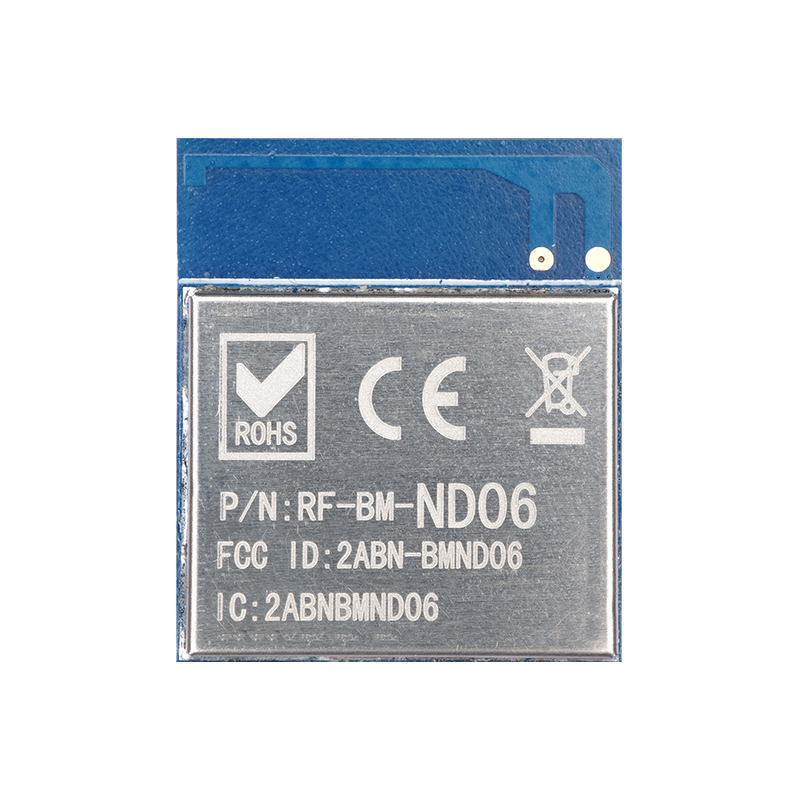

RF-STAR/深圳信驰达 蓝牙模块 RF-BM-ND06

RF-BM-ND06概述


    产品简介


    深圳信驰达科技有限公司推出的RF-BM-ND06低功耗蓝牙模块采用Nordic Semiconductor的nRF52840作为核心处理器。该模块是基于低功耗蓝牙(BLE)射频的解决方案,适用于短距离无线通信。该模块具有低功耗、体积小、传输距离远和抗干扰能力强的特点,尤其适合消费类电子产品和手机外设产品等领域。

    技术参数


    - 芯片型号: nRF52840-QIAA-R
    - 工作电压: 1.7 ~ 5.5 V,推荐3.3 V
    - 工作频段: 2402 MHz ~ 2480 MHz
    - 最大发射功率: -20 dBm~+8 dBm (正常0 dBm输出)
    - 接收灵敏度: -96 dBm
    - RAM: 256 KB
    - FLASH: 1 MB
    - GPIO数量: 46个
    - 晶振频率: 32 MHz、32.768 KHz
    - 封装方式: SMT(邮票半孔)
    - 工作温度: -40 ℃ ~ +85 ℃
    - 储存温度: -40 ℃ ~ +125 ℃

    产品特点和优势


    1. 高性能处理器: 使用nRF52840单芯片(SOC)低功耗蓝牙收发器,具备1 MB flash + 256 KB RAM的32位ARM® Cortex™ M4F CPU。
    2. 多功能GPIO: 提供46个GPIO,可以配置为多种功能,包括串行接口、PWM和正弦解调器。
    3. 灵活的引脚映射: 可根据PCB需求将I/O映射到任意设备引脚,提升设计灵活性。
    4. 广泛的通信范围: 在标准发射功率下,可在空旷环境下达到550米的通信距离。
    5. 强大的抗干扰能力: 支持40频道2 MHz的通道间隙和3个固定的广播通道,37个自适应自动跳频数据通道。

    应用案例和使用建议


    应用案例
    RF-BM-ND06低功耗蓝牙模块适合用于智能家居、医疗设备、穿戴设备、消费电子产品等多个领域。例如,在智能家居系统中,它可以作为连接不同设备的中心控制单元,实现远程监控和控制。
    使用建议
    1. 供电注意事项: 请使用直流稳压电源供电,避免电源纹波系数过大。请确保电源正负极的正确连接。
    2. 硬件设计: 尽量避免将高频数字走线、高频模拟走线、电源走线直接经过模块下方。建议在模块周围铺设地铜,避免外部电磁干扰。
    3. 软件配置: 配置正确的功率寄存器和空中速率,以优化通信距离。

    兼容性和支持


    RF-BM-ND06模块与多种蓝牙协议兼容,如蓝牙4.0/4.2/5.0等。深圳信驰达科技有限公司提供了详细的硬件规格书和技术支持服务,以便用户在设计和使用过程中获得帮助。

    常见问题与解决方案


    1. 传输距离不理想
    - 解决方案: 检查是否存在直线通信障碍、同频干扰、以及电源电压是否在推荐范围内。另外,确保天线良好匹配。
    2. 易损坏——异常损坏
    - 解决方案: 确保在推荐供电电压范围内供电,保持电源稳定性。同时,注意防静电操作。
    3. 误码率太高
    - 解决方案: 远离同频信号干扰源或调整频率、信道避开干扰。确保电源的可靠性,使用高品质的延长线和馈线。

    总结和推荐


    总体来看,RF-BM-ND06是一款高性能、低功耗的蓝牙模块,特别适合需要长距离、高稳定性无线通信的应用场合。虽然价格较高,但考虑到其强大的性能和广泛的应用前景,它仍然是值得推荐的产品。

RF-BM-ND06参数

参数
芯片平台 -
发射功率 -
灵敏度 -
发射电流 -
工作电压 -
支持协议 -
接收电流 -
功耗 -
天线形式 -
接口 -

RF-BM-ND06厂商介绍

RF-Star公司是一家专注于射频识别(RFID)技术的高科技企业,致力于提供全面的RFID解决方案。公司主营产品包括:

1. RFID标签:用于物品追踪和管理,广泛应用于物流、仓储、零售等领域。
2. RFID读写器:用于读取和写入RFID标签信息,适用于各种自动识别和数据采集场景。
3. RFID天线:增强信号接收和发送能力,提高RFID系统性能。
4. RFID系统集成:为客户提供定制化的系统集成服务,以满足特定业务需求。

RF-Star的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持技术领先。
- 产品质量:严格的质量控制流程,确保产品的稳定性和可靠性。
- 定制服务:根据客户需求提供个性化解决方案,增强客户满意度。
- 市场经验:在多个行业积累了丰富的实施经验,能够快速响应市场变化。

RF-Star以其专业的技术、高质量的产品和优质的服务,在RFID领域赢得了良好的声誉。

RF-BM-ND06数据手册

厂牌 PDF简要描述 下载
RF-STAR/深圳信驰达 蓝牙模块 RF-STAR/深圳信驰达 RF-BM-ND06 RF-BM-ND06数据手册

RF-BM-ND06封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 38.48
10+ ¥ 37.05
50+ ¥ 35.625
100+ ¥ 34.2
500+ ¥ 33.63
库存: 1000
起订量: 1 增量: 50
交货地:
最小起订量为:1
合计: ¥ 38.48
