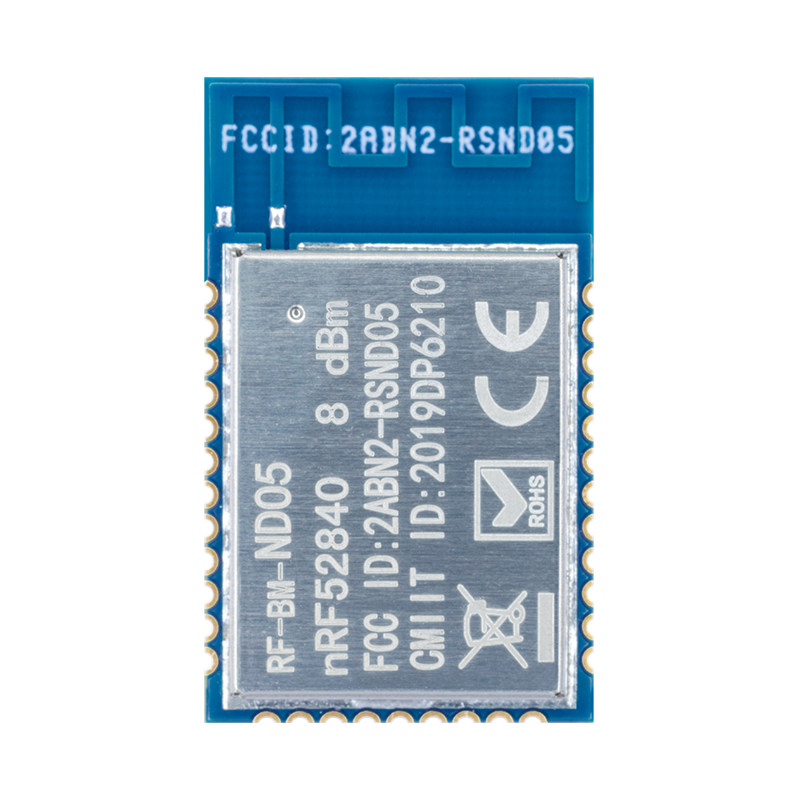

RF-BM-ND05

产品分类: 蓝牙模块
产品描述:
供应商型号: SG-RF-BM-ND05
供应商: 国内现货
标准整包数: 1
RF-STAR/深圳信驰达 蓝牙模块 RF-BM-ND05

RF-BM-ND05概述

    低功耗蓝牙模块 RF-BM-ND05 技术手册

    产品简介


    RF-BM-ND05 是由深圳市信驰达科技有限公司推出的低功耗蓝牙(BLE)模块,采用 Nordic Semiconductor 的 nRF52840 芯片作为核心处理器。它适用于各种短距离无线通信应用,如智能家居、医疗设备、工业自动化等领域。RF-BM-ND05 拥有低功耗、小体积、远传输距离及抗干扰能力强的特点,尤其适合集成在对功耗和空间有严格要求的应用场合。

    技术参数


    - 芯片型号:nRF52840QIAA
    - 工作电压:1.7 V 至 5.5 V,推荐 3.3 V
    - 工作频段:2402 MHz 至 2480 MHz
    - 最大发射功率:-20 dBm 至 +8 dBm
    - 接收灵敏度:-96 dBm
    - RAM:256 KB
    - FLASH:1 MB
    - GPIO数量:29 个
    - 晶振频率:32 MHz、32.768 KHz
    - 封装方式:SMT(邮票半孔)
    - 工作温度范围:-40 ℃ 至 +85 ℃
    - 储存温度范围:-40 ℃ 至 +125 ℃

    产品特点和优势


    1. 强大的处理能力:基于 32 位 ARM® Cortex™ M4F CPU,集成 1 MB flash 和 256 KB RAM。
    2. 高集成度:具备丰富的模拟和数字周边产品,通过 PPI 可实现灵活的 GPIO 映射方案。
    3. 多协议支持:可以支持蓝牙 4.0/4.2/5.0,能够灵活应对多种无线通信需求。
    4. 远距离传输:在晴朗天气下空旷无干扰环境下测试的最大传输距离可达 550 米以上。
    5. 高抗干扰能力:可配置宽输出功率调节和多通道跳频技术,降低干扰带来的影响。

    应用案例和使用建议


    1. 智能家居:在无线门锁、智能照明、安防监控等系统中,作为无线控制和数据传输的核心部件。
    2. 医疗设备:如健康监测设备,通过蓝牙将生理数据实时传输到手机应用中。
    3. 工业自动化:在自动化设备中,用于实现远程监控和无线控制。
    使用建议:
    - 确保模块供电稳定,避免电压波动;
    - 远离高频数字走线和电源走线,防止电磁干扰;
    - 合理布局天线,提升信号覆盖范围和质量。

    兼容性和支持


    RF-BM-ND05 模块可与多种蓝牙设备和系统无缝兼容,为各类应用提供了灵活的集成选择。制造商提供了详尽的技术支持和售后服务,包括技术文档、应用指南和客户支持服务。

    常见问题与解决方案


    1. 传输距离不理想:检查是否存在通信障碍,优化电源电压和频率设置。
    2. 易损坏——异常损坏:确保正确的供电电压,注意防静电操作。
    3. 误码率太高:避免同频信号干扰,确保电源稳定性和延长线质量。

    总结和推荐


    RF-BM-ND05 低功耗蓝牙模块以其高性能、稳定的通信能力和灵活的设计适配性,在众多应用领域展现出巨大的潜力和市场竞争力。对于追求高效率和多功能集成的产品开发者,强烈推荐选用此模块来满足蓝牙通信需求。

RF-BM-ND05参数

参数
工作电压 -
芯片平台 -
天线形式 -
发射电流 -
支持协议 -
接口 -
接收电流 -
功耗 -
发射功率 -
灵敏度 -

RF-BM-ND05厂商介绍

RF-Star公司是一家专注于射频识别(RFID)技术的高科技企业,致力于提供全面的RFID解决方案。公司主营产品包括:

1. RFID标签:用于物品追踪和管理,广泛应用于物流、仓储、零售等领域。
2. RFID读写器:用于读取和写入RFID标签信息,适用于各种自动识别和数据采集场景。
3. RFID天线:增强信号接收和发送能力,提高RFID系统性能。
4. RFID系统集成:为客户提供定制化的系统集成服务,以满足特定业务需求。

RF-Star的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持技术领先。
- 产品质量:严格的质量控制流程,确保产品的稳定性和可靠性。
- 定制服务:根据客户需求提供个性化解决方案,增强客户满意度。
- 市场经验:在多个行业积累了丰富的实施经验,能够快速响应市场变化。

RF-Star以其专业的技术、高质量的产品和优质的服务,在RFID领域赢得了良好的声誉。

RF-BM-ND05数据手册

厂牌 PDF简要描述 下载
RF-STAR/深圳信驰达 蓝牙模块 RF-STAR/深圳信驰达 RF-BM-ND05 RF-BM-ND05数据手册

RF-BM-ND05封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 38.5
30+ ¥ 35
库存: 50
起订量: 1 增量: 100
交货地:
最小起订量为:1
合计: ¥ 38.5
