XH-10A

产品描述: 1 通孔安装
供应商型号: 26M-XH-10A
供应商: 云汉优选
标准整包数: 10

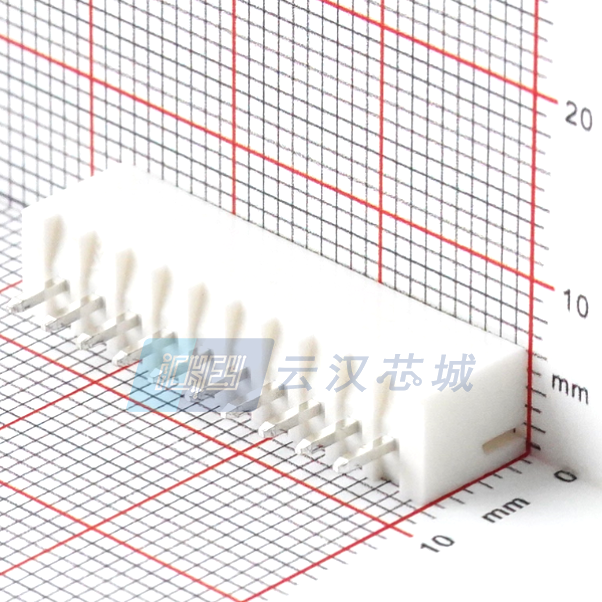

HCTL/深圳华灿天禄 矩形连接器 - 板载/直接线对板 XH-10A

XH-10A概述

    #

    产品简介


    HC-XH 系列直针连接器

    产品简介


    深圳市华灿天禄电子有限公司生产的HC-XH系列直针连接器是一种高性能的电子元器件,广泛应用于通信设备、消费电子、工业控制和汽车电子等领域。此系列产品以其稳定的性能和广泛的适用性,成为众多电子工程师的首选。
    该系列连接器主要分为直针(Type A)和弯针(Type AW)两种类型,可根据具体应用场景选择。此外,还有立贴(Type ALT)和卧贴(Type AWT)的版本可供选择,以满足多样化的安装需求。

    技术参数


    | 参数类别 | 规格及要求 |

    | 产品型号 | HC-XH-NA-X |
    | 电流等级 | 3A(AC/DC) |
    | 电压等级 | 250V(AC/DC) |
    | 工作温度范围 | -25℃至+85℃ |
    | 接触电阻 | ≤20mΩ |
    | 绝缘电阻 | ≥1000MΩ |
    | 耐压测试值 | 1000V AC/分钟 |
    | 材质 | 尼龙66(UL94-V0阻燃);针脚为黄铜并镀锡 |

    产品特点和优势


    1. 高可靠性:接触电阻低至20mΩ,确保电路的高效传输效率,适用于严苛的工作环境。
    2. 耐高温性能:能够在-25℃至+85℃的宽温范围内稳定工作,特别适合高温或低温条件下的应用。
    3. 阻燃材质:采用UL认证的尼龙66材料,具有良好的耐热性和阻燃性能,符合严格的行业标准。
    4. 多功能设计:提供多种针型选择,如直针、弯针、立贴和卧贴,适应不同应用场景的需求。
    5. 易于安装:支持快速插拔操作,简化组装流程,提高生产效率。

    应用案例和使用建议


    应用案例
    1. 消费电子:用于手机充电接口或耳机插孔,确保高频信号的稳定传输。
    2. 工业设备:应用于自动化设备的接线端口,支持大电流和高温环境。
    3. 汽车电子:可作为车载电子模块之间的连接器,具有良好的抗震性能。
    使用建议
    - 在高温环境下使用时,建议对连接器进行额外的散热处理,以延长使用寿命。
    - 在大电流应用中,注意布线合理,避免过大的电流密度导致发热。
    - 使用前检查连接器表面是否清洁,确保插针与插座的接触良好。

    兼容性和支持


    - 兼容性:HC-XH系列连接器与多种主流品牌插座兼容,包括TE Connectivity、Molex等。
    - 技术支持:深圳市华灿天禄电子有限公司提供完善的售前咨询和技术支持服务,确保客户顺利集成到系统中。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插拔力过大 | 检查针脚是否弯曲变形 |
    | 接触电阻偏高 | 清洁插针表面,去除氧化层 |
    | 插头插入后不稳定 | 确保插头与插座匹配度一致 |

    总结和推荐


    HC-XH系列直针连接器凭借其卓越的技术性能和广泛的应用场景,展现了极高的实用价值和市场竞争力。其高可靠性、耐高温特性和易用性使其成为各种复杂电子系统中的理想选择。如果您的项目需要一款稳定且高效的连接器产品,我们强烈推荐选择HC-XH系列。
    综上所述,深圳市华灿天禄电子有限公司的HC-XH系列连接器是一款值得信赖的产品,无论是在设计还是实际应用中都表现出色。无论是消费电子还是工业设备,它都能为您提供可靠的支持。

XH-10A参数

参数
触头镀层 -
电缆端接 -
针脚数 -
触头镀层厚度 -
类型 -
颜色 -
电缆间距 -
排数 1
安装方式 通孔安装

XH-10A厂商介绍

HCTL(Hauzinger CleanTech Lab)是一家奥地利公司,专注于清洁技术和环境监测设备的研发与制造。HCTL的主营产品包括:

1. 环境监测设备:用于监测空气质量、水质等环境参数,帮助企业和政府机构评估和改善环境状况。
2. 分析仪器:提供高精度的化学分析仪器,用于实验室和工业生产中的材料分析。
3. 传感器技术:开发和生产各种类型的传感器,用于监测温度、湿度、压力等物理参数。
4. 清洁技术解决方案:提供清洁能源和废物处理技术,促进可持续发展。

HCTL的产品广泛应用于工业、环境监测、科研、医疗和教育等多个领域。

HCTL的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术。
- 高质量标准:产品符合国际质量认证标准,确保可靠性和准确性。
- 定制解决方案:能够根据客户需求提供定制化的解决方案。
- 全球服务网络:拥有遍布全球的服务和销售网络,提供快速响应和技术支持。

XH-10A数据手册

厂牌 PDF简要描述 下载
HCTL/深圳华灿天禄 矩形连接器 - 板载/直接线对板 HCTL/深圳华灿天禄 XH-10A XH-10A数据手册

XH-10A封装设计

查看详情并下载
Symbol
Footprint
3D Model
