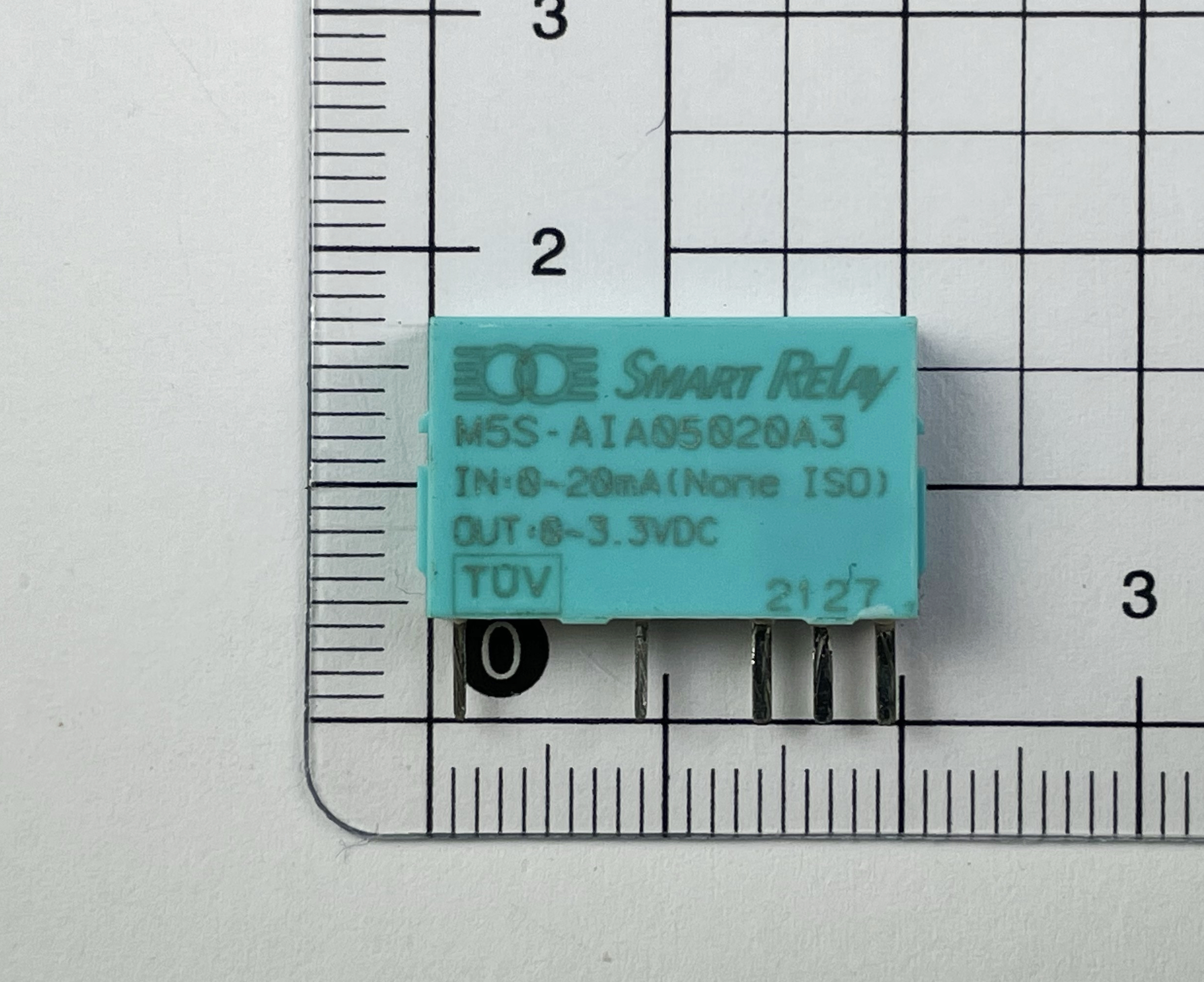

M5S-AIA05020A3

产品分类: 其他功能模块
产品描述:
供应商型号: M5S-AIA05020A3
供应商: 国内现货
标准整包数: 5
ZDAUTO/中山智达 其他功能模块 M5S-AIA05020A3

M5S-AIA05020A3概述

    电子元器件产品技术手册 —— M5S-AIA05020A3 光隔电流模拟量输入模块

    产品简介


    M5S-AIA05020A3 是一款用于工业自动化领域的电流模拟量输入模块。该模块能够将外部电流信号转换成控制侧的电压信号,实现模拟信号的采集与传输。其主要应用于各类传感器、变送器的信号采集系统中,如流量计、压力传感器、温度传感器等。通过该模块,可将现场设备的模拟信号转化为数字信号,从而便于控制系统进行数据处理与决策。

    技术参数


    M5S-AIA05020A3 模块的主要技术参数如下:
    | 参数 | 符号 | 单位 | 值 |
    ||
    | 控制侧 |
    | 输出信号电压 | Vout | V | 0~3.3V / 0~5.0V |
    | 信号最高电压 | Vomax | V | -5% |
    | 信号最低电压 | VOmin | V | 0.5 |
    | 信号最大电流 | IC | mA | 10 |
    | 输出内阻 | Ro | Ω | <200 |
    | 最高响应频率 | Ts | Hz | 100 |
    | 分辨率 | Res | 位 | 8~12 |
    | 精度 | Ap | % | ±3.0 |
    | 线性度 | Lp | % | ±3.0 |
    | 工作电源电压 | Vcxx | V | xx |
    | 工作电源电流 | Icpc | mA | <10 |
    | 电源功耗 | Pc | mW | <50 |
    | 设备侧 |
    | 输入信号范围 | VinYYY | mA | 0/4~20 |
    | 输入阻抗 | RD | Ω | 250 |
    | 输入最大频率 | COF | Hz | 100 |
    | 最大输入电压 | VDmax | V | 24 |
    | 最大输入电流 | IDmax | mA | 20 |
    | 最小输入电压 | VDmin | V | 0 |
    | 最小输入电流 | IDmin | mA | 0 |
    | 工作电源电压 | Vdpv | V | 24VDC,+/- 10% |
    | 工作电源电流 | Idpc | mA | <10 |
    | 电源功耗 | Pd | mW | <50 |
    | 电气隔离 |
    | 隔离方式 | ISOmode 光耦 |
    | 介质耐压 | VISO | V | 1500VAC |
    | 绝缘电阻 | RISO | MΩ | >1000 |
    | 其它 |
    | 工作温度 | TOPR | ℃ | -20~60 |
    | 储存温度 | TSTG | ℃ | -20~65 |
    | 焊接温度 | TSOL | ℃ | <10 秒 260 |

    产品特点和优势


    1. 高精度与线性度:模块具有±3.0%的精度误差和±3.0%的线性度误差,能够确保信号的准确采集。
    2. 多种输入与输出信号范围:控制侧和设备侧均提供多种电压和电流信号范围,适应各种应用场景。
    3. 良好的电气隔离:采用光耦隔离技术,隔离耐压达1500VAC,有效避免干扰和损坏。
    4. 低功耗设计:模块的电源功耗较低,有利于延长设备寿命和减少能源消耗。
    5. 广泛的温度适应范围:工作温度范围为-20~60℃,满足严苛的工业环境要求。

    应用案例和使用建议


    应用案例:
    在一家自动化工厂中,M5S-AIA05020A3 模块被用于监测生产线上各类传感器的数据,如温度传感器和压力传感器。通过该模块,工厂能够实时获取传感器的模拟信号,并将其转化为数字信号,以便于控制系统进行数据分析和反馈调节。
    使用建议:
    1. 电源连接注意事项:设备侧的电源电压必须稳定,否则会影响信号质量。同时,控制侧电源要求电压波纹小,并最好接入模拟地。
    2. 过压保护:设备侧的信号脚建议在外部加入过压保护和过流保护电路,以防止信号异常导致模块损坏。
    3. 合理选择分辨率:根据实际需求选择合适的分辨率,提高信号处理精度。

    兼容性和支持


    M5S-AIA05020A3 模块与其他设备的兼容性良好,但需要注意混合使用隔离和非隔离信号转换模块时,可能会出现信号隔离失效的情况。建议客户在使用时仔细阅读相关文档,避免混用模块导致隔离失效。

    常见问题与解决方案


    1. 问题:信号精度不稳定
    - 解决方案:检查设备侧和控制侧电源是否稳定,确认连接线无虚焊或断路。
    2. 问题:模块无法正常工作
    - 解决方案:检查模块是否正确接地,确认电源电压是否符合要求,排查模块本身是否存在故障。
    3. 问题:输出信号存在较大波动
    - 解决方案:增加外部滤波电路,改善信号传输稳定性,或者更换更高分辨率的模块。

    总结和推荐


    M5S-AIA05020A3 是一款高性能的电流模拟量输入模块,适用于各种工业自动化应用场景。其具备高精度、高线性度和良好的电气隔离能力,确保了信号的准确性和可靠性。尽管价格较高,但对于要求严格的工业应用来说,其性价比依然很高。因此,我们强烈推荐使用 M5S-AIA05020A3 在工业自动化领域中进行模拟信号采集。
