2861632

产品分类: 其他功能模块
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,特殊功能模块,IBILPWM/2-PAC,Phoenix Contact 端子排 端子块, IB IL PWM/2-PAC系列, 用于电动机
供应商型号: 277-3142-ND
供应商: Digi-Key
标准整包数: 1

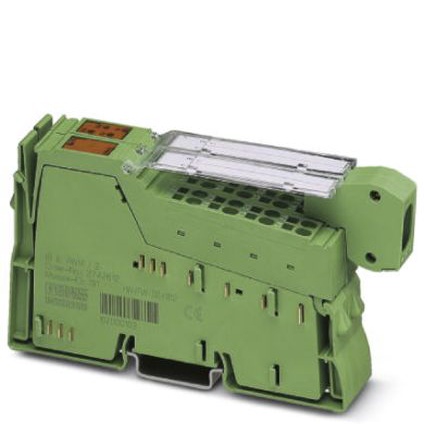

PHOENIX CONTACT 其他功能模块 2861632

2861632概述

    # IB IL PWM/2 (-PAC) 数据手册解析

    产品简介


    基本介绍
    IB IL PWM/2 (-PAC) 是一种用于自动化系统的终端功能模块,设计用于安装在Inline站中。它可用于脉宽调制(PWM)、频率发生器、单次脉冲生成器和脉冲方向信号四种操作模式。这种多功能终端可以广泛应用于工业自动化控制、电机驱动调节、阀门控制等领域。

    技术参数


    主要技术规格
    - 产品型号:IB IL PWM/2 或 IB IL PWM/2-PAC
    - 输出信号类型:可输出5V或24V信号
    - 数字输出:
    - 5V DC 输出:2通道,10mA,0Hz到50kHz
    - 24V DC 输出:2通道,500mA,0Hz到500Hz
    - 输出特性:
    - 短路和过载保护
    - 脉冲上升沿延迟时间:80µs
    - 脉冲下降沿延迟时间:80µs(典型)
    - 供电电源:24V DC(额定值),最大电流消耗为130mA,功率消耗0.98W(最大)
    - 接口:弹簧夹式接线端子
    - 适用温度范围:-25°C 至 +55°C(工作),-25°C 至 +85°C(存储/运输)
    工作环境
    - 湿度范围:10%至95%
    - 气压范围:70kPa至106kPa(海拔高度可达3000米)
    - 防护等级:IP20

    产品特点和优势


    特点
    1. 双通道独立工作:每个通道可独立进行配置。
    2. 高灵活性:支持PWM、频率发生器、单次脉冲生成器和脉冲方向信号四种模式。
    3. 短路及过载保护:保护输出线路免受短路和过载损害。
    4. 宽泛的工作频率范围:0Hz至500Hz的频率范围适用于多种应用场合。
    5. 内置LED指示灯:提供工作状态的直观反馈。
    优势
    - 高可靠性:过载保护和短路保护提高了终端的稳定性。
    - 便于维护:采用标准化的弹簧夹式接线端子,简化了接线和维护过程。
    - 通用性强:可广泛应用于各种工业自动化控制系统。

    应用案例和使用建议


    应用案例
    1. 电机驱动调节:利用PWM模式控制电机速度和温度。
    2. 阀门控制:通过单次脉冲生成器模式实现阀门的开闭控制。
    3. 系统监控:使用频率发生器模式监测系统状态。
    使用建议
    1. 正确连接接地线:确保所有输出通道的接地线连接可靠。
    2. 选择合适的电源电压:根据不同负载需求选择合适的输出电压。
    3. 合理设定工作频率:根据具体应用选择适合的频率范围,以保证系统的稳定运行。

    兼容性和支持


    兼容性
    - 适配器和支持材料:需配套安装所需的适配器和文档,如连接器和标签字段等。
    厂商支持
    - 用户手册:获取全面的产品配置和安装指南,支持网站下载。
    - 技术支持:可通过官方网站获取最新的技术文档和升级包。

    常见问题与解决方案


    常见问题
    1. 信号异常:可能由于输出线路接触不良引起。
    2. 电压不足:检查输入电压是否在规定范围内。
    解决方案
    1. 重新接线:确认所有连接牢固且无损坏。
    2. 更换电源:如果输入电压异常,检查并更换电源。

    总结和推荐


    综合评估
    IB IL PWM/2 (-PAC) 是一款功能强大且灵活多变的终端功能模块,适用于各种自动化应用场景。其强大的保护机制和宽泛的工作频率范围使其成为众多自动化系统的关键组件。其高可靠性、易于维护的特点使其在工业应用中具有很高的性价比。
    推荐使用
    强烈推荐给需要灵活控制和高可靠性要求的应用场景,特别是在电机驱动、阀门控制等工业自动化控制中。其优异的表现使其成为业界的优质选择。

2861632参数

参数
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

2861632厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2861632数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 其他功能模块 PHOENIX CONTACT 2861632 2861632数据手册

2861632封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 292.5832 ¥ 2448.5557
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2448.55
