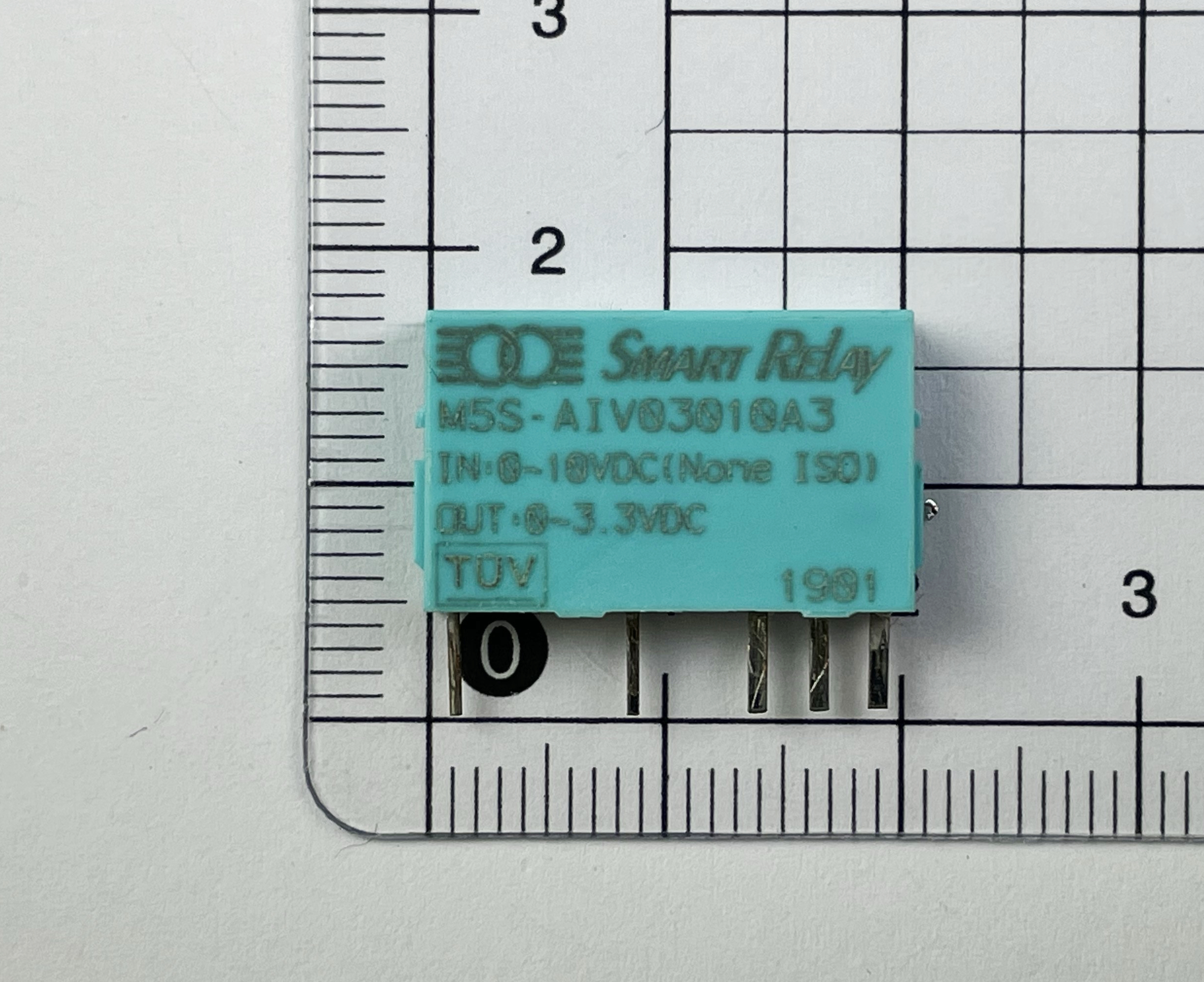

M5S-AIV03010A3

产品分类: 其他功能模块
产品描述:
供应商型号: M5S-AIV03010A3
供应商: 国内现货
标准整包数: 5
ZDAUTO/中山智达 其他功能模块 M5S-AIV03010A3

M5S-AIV03010A3概述

    # M5S-AIV03010A3 光隔电压模拟量输入模块技术手册

    产品简介


    M5S-AIV03010A3 是一款由 ZDAUTO AUTOMATION TECHNOLOGY 生产的光隔电压模拟量输入模块,主要用于非隔离式模拟信号采集。它能够将设备侧的电压信号转化为控制侧可识别的模拟电压信号,适用于多种工业自动化设备和控制系统中。该模块特别适合需要高精度和线性度的场合,如工业自动化、仪器仪表等领域。

    技术参数


    | 参数 | 符号 | 单位 |
    |
    | 控制侧
    | 输出信号极性 | Source | - |
    | 输出信号电压 | Vout | 0~3.3V / 0~5.0V DC V |
    | 信号最高电压 | Vomax | Vout -5% V |
    | 信号最低电压 | VOmin | 0.5 V |
    | 信号最大电流 | IC | 10 mA |
    | 输出内阻 | Ro | <200 Ω |
    | 最高响应频率 | Ts | 100 Hz |
    | 分辨率 | Res | Bits (位) |
    | 精度 | Ap | +/- 3.0 % |
    | 线性度 | Lp | +/- 3.0 % |
    | 工作电源电压 | Vcxx | xx V |
    | 工作电源电流 | Icpc | <10 mA |
    | 电源功耗 | Pc | <50 mW |
    | 设备侧
    | 输入信号类型 | X | 电压 |
    | 输入信号范围 | VinYYY | 0~10 yyy |
    | 输入阻抗 | RD | 100K Ω |
    | 输入最大频率 | COF | 100 Hz |
    | 最大输入电压 | VDmax | 10 V |
    | 最大输入电流 | IDmax | 0.1 mA |
    | 最小输入电压 | VDmax | 0 V |
    | 最小输入电流 | IDmax | 0 mA |
    | 工作电源电压 | Vdpv | 24VDC,+/- 10% V |
    | 工作电源电流 | Idpc | <10 mA |
    | 电源功耗 | Pd | <50 mW |
    | 电气隔离
    | 隔离方式 | ISOmode | 不隔离 |
    | 介质耐压 | VISO | - VRMS |
    | 绝缘电阻 | RISO | - MΩ |
    | 其它
    | 工作温度 | TOPR | -20~60 ℃ |
    | 储存温度 | TSTG | -20~65 ℃ |
    | 焊接温度 | TSOL | <10 秒 260 ℃ |
    | 外壳颜色 | Color | 浅蓝色 |
    | 重量 2.5 g |

    产品特点和优势


    M5S-AIV03010A3 模块具有以下特点和优势:
    - 高精度和高线性度:精度和线性度分别达到 ±3.0%,且可以通过软件校准进一步提高精度。
    - 稳定的输出信号:控制侧电源要求电压纹波小,确保输出信号的稳定性。
    - 灵活的输入范围:支持 0~10V 的输入电压范围,适用于多种应用场景。
    - 低功耗设计:控制侧和设备侧的功耗均小于 50mW,节能环保。
    - 紧凑的封装尺寸:轻便的设计使得安装更加便捷,易于集成到现有系统中。

    应用案例和使用建议


    应用案例
    M5S-AIV03010A3 模块广泛应用于工业自动化设备、仪器仪表等场景。例如,在一个工业自动化生产线上,该模块可以用来监测生产线上的电压信号,确保生产设备的正常运行。
    使用建议
    - 过压和过流保护:为了保证系统的安全性,建议在设备侧信号输入端外加过压保护和过流保护电路。
    - 电源管理:控制侧电源需保持稳定,电压纹波要小;设备侧电源应提供稳定的 24VDC 电压。
    - 软件校准:在系统调试阶段,建议进行软件校准以提高测量精度。

    兼容性和支持


    - 兼容性:该模块为非隔离型,若与其他隔离模块混合使用,需要注意共地或共电源问题,避免影响其隔离特性。
    - 支持和维护:厂商提供技术支持,用户可通过指定的微信服务进行咨询和反馈。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出信号不稳定 | 检查控制侧电源的纹波是否符合要求,检查外部接地是否正确。|
    | 输入信号受到干扰 | 在设备侧增加过压保护和过流保护电路,确保输入信号稳定。|
    | 输出信号偏移 | 进行软件校准,调整控制侧电源电压,提高精度。|

    总结和推荐


    M5S-AIV03010A3 是一款高性能的光隔电压模拟量输入模块,具有高精度、高线性度、低功耗等特点,适用于各种工业自动化和仪器仪表的应用场景。在使用过程中,需要注意电源管理和外部保护措施。总体来说,这款模块是一个可靠的选择,值得在项目中推荐使用。
