2700196

产品分类: 其他功能模块
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,通信模块,IBILCAN-MA-PAC,Phoenix Contact PLC输入输出模块 PLC输入输出模块, IB IL AO 1/SF-XC-PAC系列
供应商型号: 8553262
供应商: 海外现货
标准整包数: 1

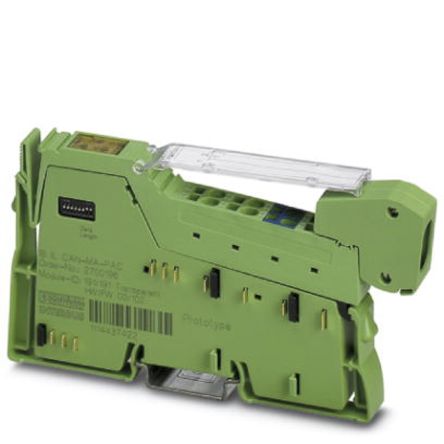

PHOENIX CONTACT 其他功能模块 2700196

2700196概述

    电子元器件产品技术手册

    产品简介


    本文介绍的是菲尼克斯电气(Phoenix Contact)的一款Inline CAN总线主站——IB IL CAN-MA-PAC(产品编号:2700196)。这款产品主要用于连接一个CAN(Controller Area Network)总线系统,并能够将较低层次的CAN系统集成到Inline站中,从而在整个总线系统中发挥作用。它特别适用于工业自动化控制领域,作为CAN总线的主控节点,用于实现数据交换和通信控制。

    技术参数


    - 产品类型: Inline CAN总线主站
    - 主要功能:
    - 支持透明模式
    - 可配置为CAN 2.0A(11位标识符;标准帧)和CAN 2.0B(29位标识符;扩展帧)
    - CAN总线传输速度最高可达1 Mbps
    - CAN总线支持最小数据单元为1字节
    - 电气特性:
    - Local总线传输速度:500 kbps
    - Local总线最大数据宽度:2 x 64字节(128字节=64词)
    - Local总线数据通道宽度:126字节
    - 命令/状态字宽度:2字节
    - 工作环境:
    - 工作温度范围:-25°C至55°C
    - 存储/运输温度范围:-25°C至85°C
    - 相对湿度范围:10%至95%
    - 海拔高度:可达3000米
    - 空气压力:70 kPa至106 kPa
    - 防护等级:IP20
    - 接口及连接方式:
    - Local总线:采用Inline数据跳线连接
    - CAN总线:采用Inline屏蔽连接器连接
    - 电源:UL 7.5 V(通过电压跳线供电),电流消耗典型值为110mA,最大115mA;UM 24 V DC(通过电压跳线供电),电流消耗典型值为10mA,最大12mA
    - 电气隔离:
    - 24 V供应UM,总线,逻辑/CAN接口:500 V AC 50 Hz,持续1分钟
    - 24 V供应UM,总线,逻辑/功能接地:500 V AC 50 Hz,持续1分钟
    - CAN接口/功能接地:500 V AC 50 Hz,持续1分钟

    产品特点和优势


    - 用户友好:配备了用户友好的控制器独立软件工具,可以轻松配置CAN网络。
    - 多功能支持:兼容CAN 2.0A和CAN 2.0B协议,支持从10 kbps到1 Mbps的多种传输速度。
    - 可靠性高:提供全面的电气隔离保护,确保在恶劣环境下也能稳定运行。
    - 广泛的认证:拥有多个国际认证,如UL、cUL、LR、GL、BV、DNV、ABS、RINA、GL-SW、BSH、cULus Listed等,证明其质量和性能的可靠性和安全性。

    应用案例和使用建议


    - 应用场景:
    - 在工业自动化系统中,作为CAN总线系统的主站,实现设备之间的数据通信和控制。
    - 在车载系统中,连接车辆内部的传感器和执行机构,实现高效的车辆控制系统。
    - 使用建议:
    - 在安装过程中确保正确连接所有必要的电气接线,避免信号干扰。
    - 使用合适的终止电阻(124Ω)以防止信号反射。
    - 定期检查产品的安装环境是否满足技术手册中规定的条件,以保持最佳性能。

    兼容性和支持


    - 兼容性:
    - 本产品支持标准的CAN总线接口,可以与各种制造商生产的CAN总线设备兼容。
    - 支持:
    - 菲尼克斯电气提供详细的用户文档和技术支持,包括在线帮助和用户社区论坛。
    - 若需进一步的技术咨询,可通过官网联系其客户服务部门。

    常见问题与解决方案


    - 问题: 如何设置正确的数据宽度?
    - 解决方法: 使用DIP开关进行设置,确保根据具体应用需求选择正确的数据宽度。
    - 问题: 数据传输时出现错误或丢失情况如何处理?
    - 解决方法: 检查线路是否有干扰,确保所有的电气连接正确无误。必要时更换质量更好的电缆或连接器。
    - 问题: 设备无法正常启动或工作?
    - 解决方法: 首先确认电源电压是否符合要求,其次检查所有连接是否正确。如果问题依旧存在,可查阅用户手册或联系技术支持寻求帮助。

    总结和推荐


    IB IL CAN-MA-PAC是菲尼克斯电气的一款高性能Inline CAN总线主站,其具备强大的通信能力、稳定的电气隔离性能以及多样化的协议支持,非常适合于工业自动化领域的应用场景。凭借其丰富的认证和支持资源,使用此产品的用户可以享受到可靠的通信保障。对于需要构建高效稳定CAN总线系统的用户来说,这是一款值得推荐的产品。

2700196参数

参数
长*宽*高 136.8mm(长度)*12.2mm(宽度)
安装方式 DIN导轨安装
零件状态 在售

2700196厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。
