2861357

产品分类: 其他功能模块
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,通信模块,IBILRS232-PAC,Phoenix Contact PLC输入输出模块 PLC输入输出模块, FX5系列
供应商型号: 8553448
供应商: 海外现货
标准整包数: 1
PHOENIX CONTACT 其他功能模块 2861357

2861357概述


    产品简介

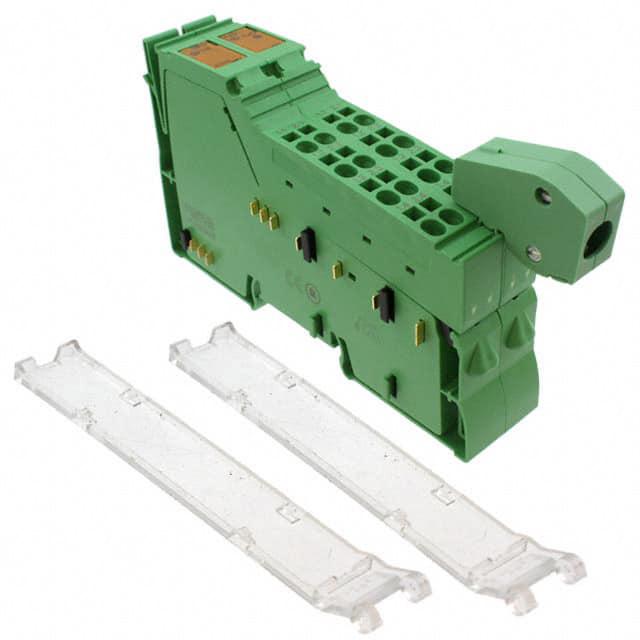

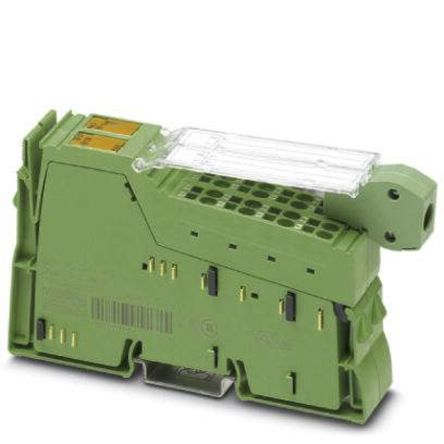

    IB IL RS 232终端
    IB IL RS 232是专为自动化系统设计的一款接口终端,特别适用于在Inline站内操作带有串行接口的标准I/O设备。这款终端的主要特点是拥有一个串行I/O通道(RS-232),支持DTR/CTS握手协议,可以处理多种通信协议,并具备高达38400波特的传输速度。它还配备了4k字节的接收缓冲区和1k字节的发送缓冲区,可通过PCP服务进行参数化和数据交换,同时提供诊断和状态指示。

    技术参数


    - 基本特性:串行I/O通道(RS-232),支持DTR/CTS握手
    - 传输速度:最高可达38400波特
    - 缓冲区大小:4k字节接收缓冲区,1k字节发送缓冲区
    - 可设置参数:数据位、停止位和奇偶校验
    - 数据交换与参数化:通过PCP服务实现
    - 诊断和状态指示:内置诊断功能
    - 电源要求:500 kbps模式下电源消耗约为1.163瓦,2 Mbps模式下电源消耗约为1.238瓦
    - 工作温度范围:-25°C至+55°C(运行),-25°C至+85°C(存储/运输)
    - 湿度要求:75%至85%,根据DIN EN 61131-2标准
    - 尺寸与重量:宽度x高度x深度为24.4mm x 136mm x 72mm(含连接器),重量为90g(不含连接器)

    产品特点和优势


    - 高传输速度:支持高达38400波特的传输速度,能够快速处理大量数据
    - 缓冲区设计:配备大容量的缓冲区,确保数据的高效传输与存储
    - 多协议支持:能够处理多种通信协议,提高系统的灵活性
    - 可靠的手握协议:支持DTR/CTS握手协议,有效防止数据冲突
    - 参数化与数据交换:可通过PCP服务轻松配置参数和进行数据交换
    - 诊断与状态指示:内置诊断功能,方便用户监控设备状态

    应用案例和使用建议


    应用案例:
    - 工业自动化系统:在工业自动化环境中,IB IL RS 232终端可用于连接各种串行设备,如传感器、执行器等,从而实现数据的实时采集与控制。
    - 远程监控系统:在远程监控系统中,通过RS-232接口,可以实现对远程设备的状态监控和数据传输。
    使用建议:
    - 在连接不同设备时,需注意选择合适的连接方式(四线握手或无握手)。
    - 根据实际需求设置传输速度、数据位、停止位和奇偶校验。
    - 定期检查诊断指示灯的状态,以确保设备正常运行。

    兼容性和支持


    IB IL RS 232终端兼容多种设备和协议,适合与各类标准I/O设备配合使用。此外,制造商提供了详尽的技术文档和支持服务,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题1:终端无法正确识别连接设备。
    - 解决方法:检查连接线缆是否正确,确认设备与终端之间的握手协议设置是否一致。
    - 问题2:数据传输速度不稳定。
    - 解决方法:重新设置传输速度,确保所有设备的参数一致。
    - 问题3:设备未被正确诊断。
    - 解决方法:检查设备与终端之间的连接,确保接地良好。

    总结和推荐


    IB IL RS 232是一款高性能、多功能的串行接口终端,特别适用于需要快速数据传输和灵活配置的应用场景。其出色的传输速度、可靠的握手协议、丰富的缓冲区设计以及详细的诊断指示使其在市场上具有较强的竞争力。对于寻求高效、稳定数据传输解决方案的用户而言,这款终端无疑是一个值得推荐的选择。

2861357参数

参数
长*宽*高 136.8mm(长度)*24.4mm(宽度)
安装方式 DIN导轨安装
零件状态 在售

2861357厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2861357数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 其他功能模块 PHOENIX CONTACT 2861357 2861357数据手册

2861357封装设计

查看详情并下载
Symbol
Footprint
3D Model
