M5S-AIA05020B3

产品分类: 其他功能模块
产品描述:
供应商型号: M5S-AIA05020B3
供应商: 国内现货
标准整包数: 5
ZDAUTO/中山智达 其他功能模块 M5S-AIA05020B3

M5S-AIA05020B3概述

    光隔电流模拟量输入模块——M5S-AIA05020B3技术手册解析

    产品简介

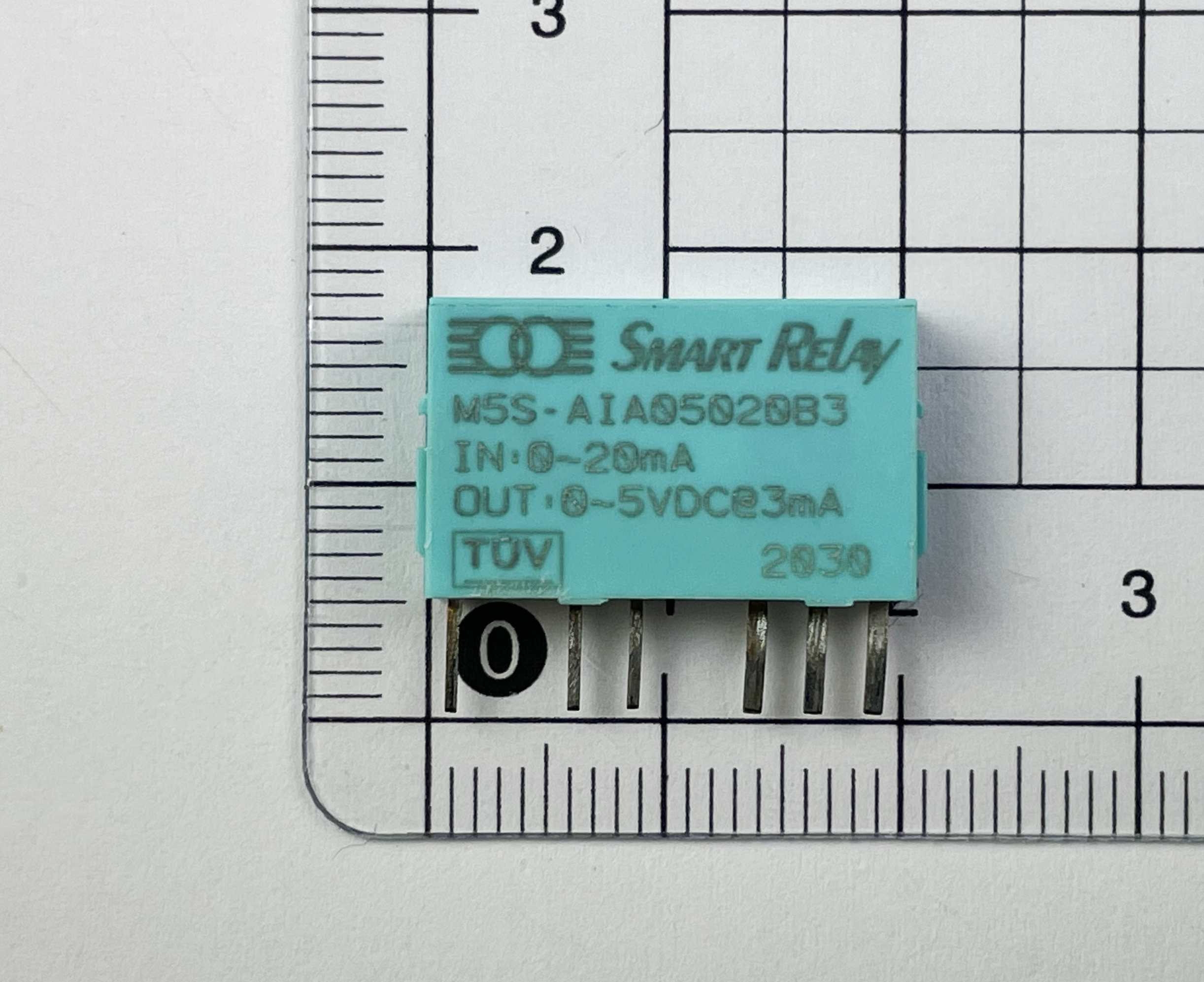

    M5S-AIA05020B3 是一款光隔电流模拟量输入模块,专用于工业自动化领域,尤其适合需要高精度模拟信号采集的应用场景。该模块通过光电耦合器实现设备侧和控制侧之间的完全电气隔离,确保信号传输的稳定性和可靠性。其核心功能是将外部设备输入的 4-20mA 电流信号转换为 0-5V 的电压信号,并通过控制侧的引脚输出。该模块具有良好的兼容性和宽泛的工作环境,适用于复杂的工业控制场合。

    技术参数


    以下是该模块的关键技术参数整理:
    | 项目 | 内容 |

    | 输入信号类型 | 4-20mA |
    | 输入信号范围 | 0/4~20mA |
    | 输入阻抗 | 250Ω |
    | 输入最大频率 | 100Hz |
    | 最大输入电压 | 24V |
    | 最小输入电压 | 0V |
    | 工作电源电压 | 24VDC,±10% |
    | 工作电源电流 | ≤10mA |
    | 最大输出电压 | 0~5.0V |
    | 输出信号极性 | 正极性 |
    | 输出内阻 | <200Ω |
    | 工作温度范围 | -20℃~60℃ |
    | 隔离方式 | 光耦隔离 |
    | 介质耐压 | 1500VAC,50/60Hz,1分钟 |
    | 绝缘电阻 | >1000MΩ |

    产品特点和优势


    1. 高精度与线性度:模块具有±0.5%的精度误差,且线性度误差为±2%,通过软件校准可进一步提高准确性。
    2. 安全隔离设计:设备侧与控制侧之间通过光电耦合器实现 500V AC 的电气隔离,能够有效防止干扰和故障传播。
    3. 高稳定性:采用工业级设计,能够在 -20℃ 至 60℃ 的环境中稳定运行。
    4. 兼容性强:支持多种输入电流信号类型,便于与各种传感器和设备连接。
    5. 体积小巧:模块尺寸紧凑,便于嵌入式设计,符合现代工业设计趋势。

    应用案例和使用建议


    应用场景
    1. 工业过程控制:例如流量计、压力传感器等设备的信号采集和监控。
    2. 能源管理:用于电力监控系统中的电流信号转换和处理。
    3. 智能仪表:作为信号适配器,将设备信号标准化后传递至中央控制系统。
    使用建议
    1. 在安装时,需注意控制侧和设备侧的电源供应必须独立供电,避免相互影响。
    2. 在设备侧信号脚的输入端添加过压和过流保护电路,以确保模块的安全性。
    3. 控制侧的接地端应尽量接入模拟地,以减少干扰。
    4. 建议用户在首次使用前通过实际测试对模块进行校准,以获得最佳性能。

    兼容性和支持


    1. 兼容性:模块与市场上主流的 PLC 和控制器均能良好配合使用,且支持不同电源电压范围。
    2. 技术支持:制造商提供详尽的技术文档和专业客服支持,帮助客户解决实际问题。

    常见问题与解决方案


    1. 问题:输出信号不稳定。
    解决方法:检查控制侧和设备侧的电源是否稳定;确认接地是否正确。
    2. 问题:模块发热严重。
    解决方法:确保工作环境温度不超过规定范围,并适当增加散热措施。
    3. 问题:信号转换不准确。
    解决方法:对模块进行重新校准或调整输入信号范围。

    总结和推荐


    M5S-AIA05020B3 模块凭借其高精度、高可靠性和优良的隔离性能,在工业自动化领域展现出强大的竞争力。它特别适合需要精密信号采集的场景,是各类传感器和控制器之间的理想桥梁。尽管价格略高于普通非隔离模块,但其卓越的性能使其物有所值。对于追求高稳定性和精确性的项目,我们强烈推荐选择此模块。
    如有更多疑问,可通过官方客服微信获取进一步帮助!
