2700630

产品分类: 其他功能模块
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,通信模块,IBILPBMA-PAC,Phoenix Contact PLC输入输出模块 PLC输入输出模块, IB IL 400 MLR 1-8A系列
供应商型号: 651-2700630
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 其他功能模块 2700630

2700630概述

    电子元器件技术手册:IB IL PB MA-PAC通信模块

    产品简介

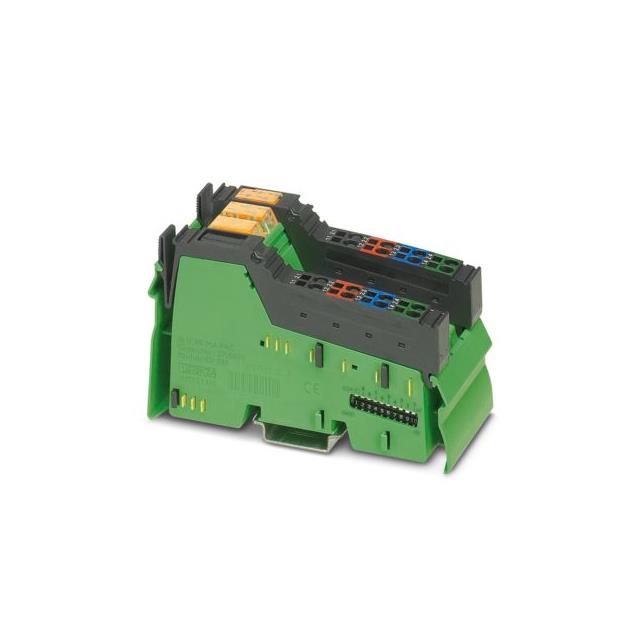

    本产品是IB IL PB MA-PAC通信模块(产品编号2700630),专门设计用于工业环境中的Inline站内。它能够集成PROFIBUS系统到Inline站及所用的总线系统中。作为PROFIBUS主站或从站,此模块可将标准合规的PROFIBUS从站设备集成到INTERBUS或PROFINET控制器中,或者将Phoenix Contact控制器集成到任何基于PROFIBUS的系统中。

    技术参数


    - 通信协议: PROFIBUS主站/从站
    - 传输速度: 12 Mbps(最大)
    - 本地总线特性: 500 kbps 和 2 Mbps传输速度(自动检测)
    - 数据宽度: 最大32字
    - 接口: 9针D-SUB插座
    - 数据存储: 内置内存卡
    - 配置设置: DIP开关
    - 诊断与状态指示: 支持
    - 环境条件:
    - 操作温度范围: -25°C 至 55°C
    - 存储/运输温度范围: -25°C 至 85°C
    - 相对湿度: 10% 至 95% (根据DIN EN 61131-2)
    - 防护等级: IP20

    产品特点和优势


    1. 多功能集成: 能够同时作为PROFIBUS主站或从站,提供广泛的应用灵活性。
    2. 高传输速率: 最高传输速率达到12 Mbps,保证高效的数据交换。
    3. 配置简单: 使用DIP开关轻松设置操作模式、启动行为、数据宽度和传输速度。
    4. 诊断与监控: 配备诊断和状态指示灯,实时监控设备运行状况。
    5. 兼容性强: 可以与多种设备和系统无缝集成,适用于各类工业自动化场景。

    应用案例和使用建议


    应用案例:
    - 在INTERBUS控制器或PROFINET控制器中集成PROFIBUS从站设备。
    - 将Phoenix Contact控制器集成到PROFIBUS系统中。
    使用建议:
    - 在安装前确保连接器插头正确插入,并检查传输线是否有损坏。
    - 根据具体需求调整DIP开关,确保模块正常运行。
    - 在安装过程中注意保持设备清洁,避免灰尘影响电气性能。

    兼容性和支持


    - 兼容性: 可以与多种控制器和设备配合使用,适用于各种PROFIBUS系统。
    - 厂商支持: 出厂时提供详细的技术手册和支持文档,可通过官方网站获取更多帮助。

    常见问题与解决方案


    - Q: 如何配置模块的操作模式?
    - A: 使用DIP开关进行设置,具体配置方式参考用户手册。
    - Q: 如何确定模块的传输速度?
    - A: 通过本地总线自动检测传输速度,具体速率可在技术手册中查看。
    - Q: 如何处理模块的诊断与错误信息?
    - A: 利用内置的诊断和状态指示灯,可以快速定位并解决问题。

    总结和推荐


    该模块以其强大的多功能性和高传输速率,在工业自动化领域具有显著优势。适合在复杂的PROFIBUS网络环境中使用。我们强烈推荐在需要高效数据交换和强大兼容性的工业控制系统中采用该产品。通过官方支持和完善的文档,用户可以轻松上手并充分发挥其性能。
    了解更多详情,访问:[Phoenix Contact官方网站](https://www.phoenixcontact.com/us/products/2700630)

2700630参数

参数
长*宽*高 119.8mm(长度)*48.8mm(宽度)
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

2700630厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2700630数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 其他功能模块 PHOENIX CONTACT 2700630 2700630数据手册

2700630封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 388.8648 ¥ 3285.9076
5+ $ 371.385 ¥ 3138.2033
10+ $ 357.084 ¥ 3017.3598
库存: 2
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3285.9
