2702141

产品分类: 其他功能模块
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,通信模块,IBILRS485-ECO,Phoenix Contact 通信模块, IB IL系列
供应商型号: 2702141
供应商: 国内现货
标准整包数: 1

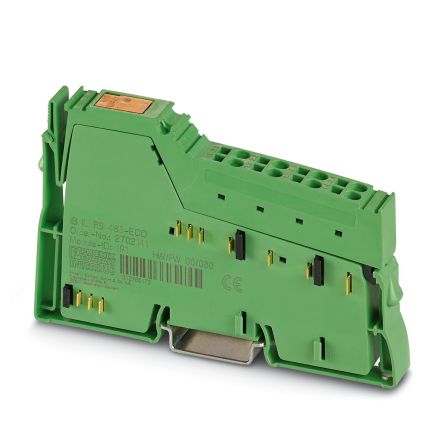

PHOENIX CONTACT 其他功能模块 2702141

2702141概述

    电子元器件产品技术手册解析



    1. 产品简介




    产品名称:Inline ECO通信终端(型号:IB IL RS 485-ECO,编号:2702141)

    基本描述:该电子元器件是一种用于串行数据传输的Inline ECO通信终端。产品包含1个输入输出通道,支持RS-485标准格式。设计用于在Inline站内运行,适用于标准I/O设备通过总线系统进行连接。

    主要功能:
    - 支持透明模式的数据传输。
    - 可配置的传输速率最高可达38400波特率。
    - 数据位数、停止位和奇偶校验均可配置。

    应用领域:
    - 工业自动化
    - 现场总线系统
    - 数据通信设备


    2. 技术参数




    - 包装单位:每包1件(1 pc)
    - 认证信息:EMC限制为A类,符合IEC 61140, EN 61140, VDE 0140-1标准。
    - 物理尺寸:
    - 宽度:12.2毫米
    - 高度:119.8毫米
    - 深度:71.5毫米
    - 环境条件:
    - 操作温度范围:0°C至55°C
    - 存储/运输温度范围:-25°C至85°C
    - 相对湿度(操作):10%至95%(非冷凝)
    - 相对湿度(存储/运输):10%至95%(非冷凝)
    - 气压(操作):70 kPa至106 kPa(海拔3000米以下)
    - 保护等级:IP20
    - 重量:84.8克


    3. 产品特点和优势




    独特功能和优势:
    - 多功能性:集成了1个RS-485通信接口,支持透明模式数据传输。
    - 易用性:可以通过过程数据进行参数设置,方便快捷。
    - 灵活性:可以配置不同的数据位、停止位和奇偶校验。
    - 广泛的应用范围:适用于多种工业环境下的数据通信需求。
    - 高性能:传输速率高达38400波特率,可适应不同场景下的高速数据传输需求。


    4. 应用案例和使用建议




    实际应用场景:
    - 网络末端配置:适用于网络系统中的最后一个节点,确保高效的数据传输。
    - 网络中心配置:作为网络系统的中心节点,实现数据的中转和处理。

    使用建议:
    - 在安装时应注意接线端子的位置和连接方式,确保正确无误。
    - 由于产品具有良好的温度和湿度适应性,适用于恶劣环境中的应用。
    - 建议在实际部署前,根据具体应用场景进行详细测试和验证,以确保最佳性能。


    5. 兼容性和支持




    - 兼容性:与标准的DIN导轨安装系统兼容。
    - 技术支持:提供详细的用户文档和技术支持,包括在线帮助和用户指南。


    6. 常见问题与解决方案




    - Q: 如何设置传输速率?
    - A: 参考用户手册,通过过程数据进行配置。

    - Q: 产品如何安装?
    - A: 按照说明书指示,将产品固定在DIN导轨上,并正确连接电源和其他信号线。


    7. 总结和推荐




    综合评估:
    - 主要优点:
    - 易于配置和安装。
    - 支持多种通信协议。
    - 能够在恶劣环境下稳定工作。

    推荐:此产品以其优秀的稳定性和可靠性,在众多工业应用中表现出色,特别是在需要高数据传输速率和灵活配置的应用场景中。强烈推荐给寻求可靠数据通信解决方案的用户。

2702141参数

参数
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

2702141厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2702141数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 其他功能模块 PHOENIX CONTACT 2702141 2702141数据手册

2702141封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1175.772
库存: 47
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1175.77
