2862084

产品分类: 其他功能模块
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,通信模块,IBILRS232-2MBD-PAC,Phoenix Contact PLC输入输出模块 PLC输入输出模块, G4系列
供应商型号: 8553515
供应商: 海外现货
标准整包数: 1

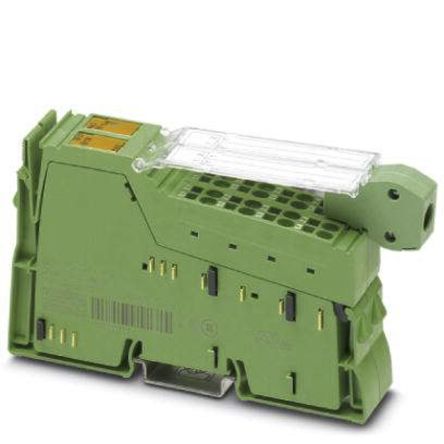

PHOENIX CONTACT 其他功能模块 2862084

2862084概述

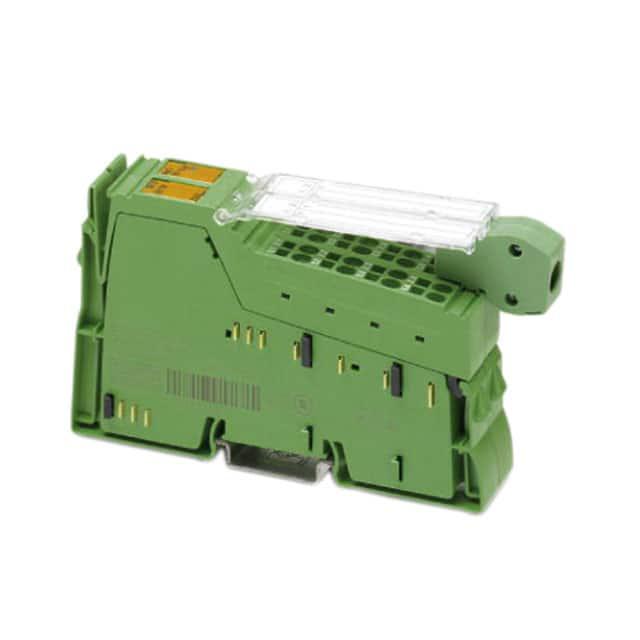

    # IB IL RS 232-2MBD-PAC 技术手册

    产品简介


    IB IL RS 232-2MBD-PAC 是由 PHOENIX CONTACT Deutschland GmbH 生产的一款多功能终端模块,主要用于串行数据传输。该模块集成了多个配件(如连接器和标签字段),包含一个输入输出通道,接口设计为 RS-232 标准。产品符合 WEEE 和 RoHS 标准,自 2009 年 1 月 16 日起即开始使用这些标准。
    主要功能
    - 数据传输:支持高速数据传输,最高可达 2 Mbit/s。
    - 通讯协议:支持多种传输模式,如透明模式、端对端模式、双缓冲模式、3964R、XON/XOFF 等。
    - 接口类型:RS-232 标准接口。
    - 电源:24 V 直流供电,通过电压跳线配置。
    应用领域
    - 工业自动化
    - 过程控制
    - 数据采集系统
    - 通信设备

    技术参数


    以下是 IB IL RS 232-2MBD-PAC 的详细技术规格:
    | 参数类别 | 具体数值 |

    | 传输速度 | 2 MBit/s (最高可达 2 Mbit/s,配置为 110 Bit/s 至 38400 Bit/s) |
    | 接口类型 | RS-232 |
    | 供电电压 | 24 V DC (19.2 V DC 至 30 V DC) |
    | 输入缓冲 | 4 kByte |
    | 输出缓冲 | 1 kByte |
    | 电流消耗 | 165 mA (典型值),最大 225 mA (所有接口短路情况下) |
    | 绝缘耐压 | 500 V AC 50 Hz 1 分钟 (各种情况下的隔离测试) |

    产品特点和优势


    IB IL RS 232-2MBD-PAC 具有多项显著的特点和优势:
    - 高速数据传输:支持高达 2 Mbit/s 的传输速率,适用于高速数据传输需求的应用。
    - 多种传输模式:支持透明模式、端对端模式、双缓冲模式等,增加了产品的灵活性和适用性。
    - 强大的隔离能力:能够在不同的电源之间提供 500 V AC/DC 50 Hz 的绝缘耐压,确保在复杂环境中稳定运行。
    - 易于安装和配置:提供了多种配件,简化了安装过程,并且可以通过简单的跳线配置实现灵活的供电方案。

    应用案例和使用建议


    应用案例
    IB IL RS 232-2MBD-PAC 可以用于工业自动化控制系统中,例如 PLC(可编程逻辑控制器)与外部设备之间的通信,也可以用于数据采集系统中,用于实时监测和控制生产线上的各种设备。
    使用建议
    1. 配置供电电压:根据具体的应用场景选择合适的供电电压,确保供电电压在 19.2 V DC 至 30 V DC 之间。
    2. 优化传输模式:根据实际的数据传输需求选择最适合的传输模式,以提高系统的可靠性和效率。
    3. 注意绝缘要求:在复杂电磁环境下使用时,确保正确安装并进行绝缘测试,以确保系统的稳定性。

    兼容性和支持


    IB IL RS 232-2MBD-PAC 与 PHOENIX CONTACT 的其他产品高度兼容,例如 IB IL FIELD 2 系列的产品。此外,PHOENIX CONTACT 提供了详尽的技术文档和用户手册,以及专业的技术支持服务,以帮助客户更好地使用和维护该产品。

    常见问题与解决方案


    常见问题
    1. 传输速率不稳定:如何解决?
    - 解决方案:检查供电电压是否稳定,确认跳线配置正确,并且检查所有连接是否紧固。
    2. 无法正常通信:如何处理?
    - 解决方案:确认 RS-232 接口的接线正确无误,检查传输模式设置是否匹配,尝试重启相关设备。

    总结和推荐


    IB IL RS 232-2MBD-PAC 在技术规格、应用灵活性和可靠性方面表现出色,是一款适合于多种应用场景的优质电子元器件。推荐在需要高速、可靠的数据传输的场合下使用该产品,可以大大提高系统的稳定性和性能。

2862084参数

参数
长*宽*高 136.8mm(长度)*24.4mm(宽度)
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

2862084厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2862084数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 其他功能模块 PHOENIX CONTACT 2862084 2862084数据手册

2862084封装设计

查看详情并下载
Symbol
Footprint
3D Model
