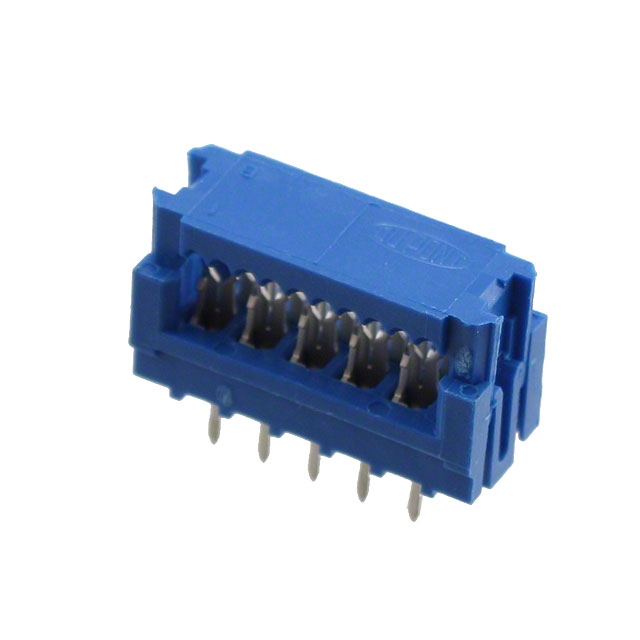

69830-010LF

厂牌: AMPHENOL
产品描述: Amphenol FCI 2.54mm间距10p双排排针 线对板连接器, Quickie系列, 直角, 通孔安装
供应商型号: 69830-010LF
供应商: 云汉优选
标准整包数: 10
AMPHENOL 矩形连接器 - 板载/直接线对板 69830-010LF

69830-010LF概述

    Amphenol FCI Basics Quickie® 系列电子元器件技术手册

    产品简介


    Amphenol FCI Basics Quickie® 是一款专为扁平电缆到电路板连接设计的完整解决方案,采用了2.54毫米间距的IDC(绝缘位移连接)技术。该系列包括四种不同类型的连接器:低轮廓防罩头、带弹出锁的低轮廓防罩头、PCB连接器以及双梁接触IDC连接器。这些连接器具有高耐用性及成本效益,适用于多种场合,包括电子控制系统、服务器、通信设备、工业自动化、仪器仪表、自动售货机及医疗设备等。

    技术参数


    - 材料:
    - 外壳:玻璃填充热塑性聚酯,颜色分别为蓝色、黑色及灰色。
    - 针:磷青铜。
    - 表面处理:金/GXT镀层厚度0.76μm及以上,镍镀层厚度1.27μm及以上。
    - 机械性能:
    - 针保持力:最小20N。
    - 电气性能:
    - 连续电流额定值:3A。
    - 绝缘电阻:最小1 x 10^5 MΩ。
    - 耐压:最小500V RMS。
    - 环境条件:
    - 操作温度范围:-65°C至+105°C或+125°C。

    产品特点和优势


    - 低轮廓防罩头:具备四壁防罩设计,可以防止插针在未对接状态下的损坏及对齐错误。独特的侧窗锁设计实现了独特的锁定通过卡扣式应力释放。
    - 成本效率:具有双极化功能,可以防止连接器错配;采用双电镀技术,节约成本并确保至少100次插拔寿命。
    - 弹出锁防罩头:独特的锁及弹出系统可以减小所需的PCB空间,允许密集的包装设计。
    - IDC接头:提供四壁屏蔽设计,以保护插针免受损坏和对齐错误。
    - 可选表面贴装或通孔安装:支持焊接、波峰焊、蒸汽相焊和红外回流焊等工艺。

    应用案例和使用建议


    Quickie®系列连接器适用于各类电子设备的连接需求。例如,在工业自动化设备中,该连接器可以用于传感器和执行器的连接。对于通信设备,它可以用于主板和扩展卡之间的连接。在医疗设备中,该连接器可以用于信号传输,保证稳定可靠的连接。使用时,应确保选择合适位置数和尺寸的连接器,并按照制造商的指引正确安装,避免过度弯曲或扭曲电缆,以延长使用寿命。

    兼容性和支持


    - 兼容性:Quickie®系列连接器适用于多种设备及应用。它们与不同的电子组件和设备具有良好的兼容性,可以在不同应用场景下无缝集成。
    - 支持与维护:Amphenol提供了详尽的技术文档和指南,以便客户正确使用和维护产品。此外,客户还可以通过官方渠道获取技术支持和服务。

    常见问题与解决方案


    - Q1: 如何安装Quickie®连接器?
    - A1: 参考制造商提供的安装指南,确保正确对准连接器并遵循焊接工艺要求。如果需要,使用专用工具进行安装,以避免损坏连接器。

    - Q2: 连接器出现松动怎么办?
    - A2: 首先检查是否按照制造商的指示进行了正确的焊接。如无误,尝试重新焊接连接器或更换已损坏的连接器。
    - Q3: 如何清洁连接器以保持最佳性能?
    - A3: 使用适当的清洁工具和溶剂(如异丙醇),轻轻擦拭连接器触点。注意不要使用过湿的工具,以免损坏连接器。

    总结和推荐


    Amphenol FCI Basics Quickie® 系列连接器以其高度耐用性、出色的电气性能以及广泛的适用性而著称。尤其在工业自动化、通信设备和医疗设备等领域具有显著的应用价值。考虑到其在各种恶劣环境下的可靠性以及较长的使用寿命,我们强烈推荐在相关项目中使用这一系列产品。

69830-010LF参数

参数
颜色 蓝色
电缆间距 1.27mm
排数 2
触头镀层
电缆端接 IDC
针脚数 10pin
触头镀层厚度 3.81μm
类型 DIP Header,Ribbon Cable
长*宽*高 17.16mm(长度)*7mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

69830-010LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

69830-010LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 板载/直接线对板 AMPHENOL 69830-010LF 69830-010LF数据手册

69830-010LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 2.8639
50+ ¥ 2.8191
库存: 4385
起订量: 10 增量: 10
交货地:
最小起订量为:10
合计: ¥ 28.63
直接购买
加入购物车
