AC7Z020

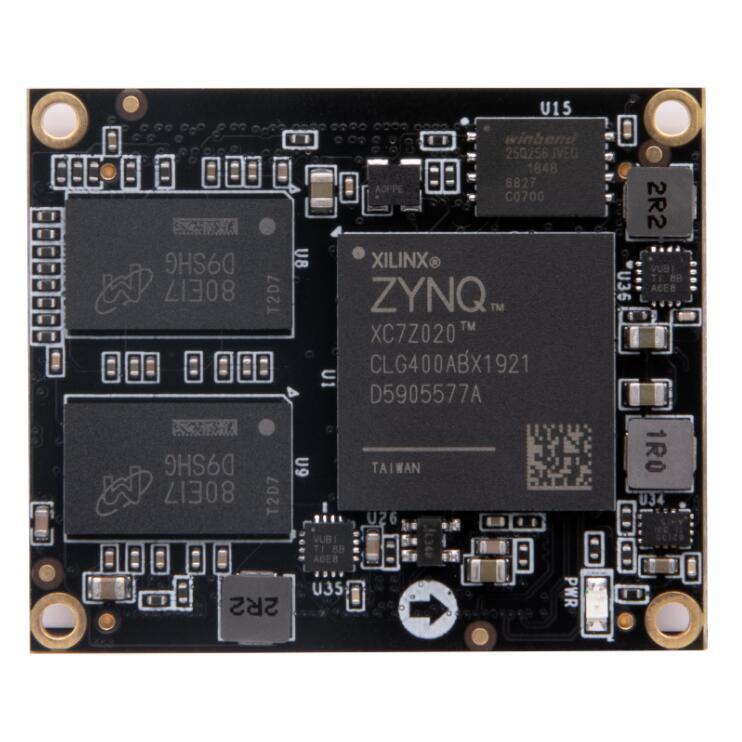

产品描述: 基于XILINX ZYNQ7000 FPGA,XC7Z020-2CLG400I的核心板
供应商型号: SG-AC7Z020
供应商: 云汉优选
标准整包数: 1
ALINX/上海芯驿电子 可编程逻辑器件开发套件 AC7Z020

AC7Z020概述

    # AC7Z020 开发板产品概述

    产品简介


    AC7Z020 开发板是一款基于 Xilinx 公司 ZYNQ7000 系列芯片的开发平台,核心板型号为 XC7Z020-2CLG400I。该开发板集成了双核 ARM Cortex-A9 处理器、丰富的可编程逻辑单元以及多种外设接口,适用于各种嵌入式应用和高速数据处理需求。AC7Z020 核心板不仅具备强大的处理能力,还能通过灵活的可编程逻辑部分实现复杂的硬件加速任务,因此在工业控制、通信、医疗设备、航空航天等领域有广泛的应用前景。

    技术参数


    AC7Z020 核心板的关键技术参数如下:
    - 处理器: 双核 ARM Cortex-A9,主频高达 1GHz
    - 内存:
    - 每颗 DDR3 SDRAM 容量 512MB,总容量为 1GB,32-bit 数据总线宽度
    - 最高运行速度可达 533MHz(数据速率 1066Mbps)
    - 外设接口:
    - 两个 USB2.0 OTG 接口
    - 两个千兆以太网接口
    - 两个 SD 卡、SDIO、MMC 控制器
    - 两个 CAN2.0B 接口
    - 两个 SPI 接口
    - 两个 UART 接口
    - 两个 I2C 接口
    - 4 组 32-bit GPIO 接口
    - FPGA 逻辑部分:
    - 85K 逻辑单元
    - 53,200 查找表 LUTs
    - 106,400 触发器
    - 220 个 18x25 MACCs
    - 4.9MB 块 RAM
    - 两个 ADC,用于测量片上电压、温度感应和高达 17 个外部差分输入通道
    - 时钟配置: 33.333333MHz 有源晶振
    - 电源:
    - 供电电压:5V
    - 输出电压:1.0V、1.8V、1.5V、3.3V
    - 输出电流:+1.0V(6A)、+1.8V 和 +1.5V(3A)、+3.3V(500mA)

    产品特点和优势


    1. 高性能处理器: 集成双核 ARM Cortex-A9 处理器,主频高达 1GHz,适合高性能计算任务。
    2. 高带宽内存: 使用两片 DDR3 SDRAM,每片容量 512MB,提供 1GB 总容量和 32-bit 数据总线宽度,支持高达 533MHz 的运行速度。
    3. 丰富外设接口: 包含多个 USB、以太网、SD 卡、CAN、SPI、UART 和 I2C 接口,支持多种协议和标准。
    4. 强大的 FPGA 逻辑资源: 包含 85K 逻辑单元、丰富的查找表和触发器资源,支持自定义硬件加速。
    5. 灵活性: 通过灵活的可编程逻辑部分,用户可以根据需要进行定制开发。
    6. 紧凑尺寸: 尺寸仅为 3542 mm,非常适合便携式和空间受限的设备开发。
    7. 高稳定性: 严格考虑信号完整性的硬件设计确保 DDR3 SDRAM 的高速稳定工作。

    应用案例和使用建议


    应用案例
    - 工业自动化: 用于工业控制系统中的实时数据处理和控制任务。
    - 通信设备: 作为无线通信设备的核心处理器,支持高速数据传输。
    - 医疗设备: 用于医学影像处理、生理信号监测等。
    - 航空航天: 适用于飞行控制系统和卫星通信系统。
    使用建议
    1. 系统启动: 可以利用 QSPI Flash 存储系统的启动镜像(如 FPGA 的 bit 文件、ARM 的应用程序代码等),以实现快速启动。
    2. 功耗管理: 由于 ZYNQ 芯片具有动态电压和频率调节功能,可以通过软件进行功耗管理,提高能效。
    3. 信号完整性: 在进行高速信号传输时,应注意走线阻抗控制和等长控制,以保证信号的稳定传输。
    4. 电源设计: 电源设计应遵循芯片的上电顺序要求,先供给内核电压,再供给辅助电压和其他电压。

    兼容性和支持


    AC7Z020 开发板与 ZYNQ7000 系列芯片的其他版本兼容,能够与各种外围设备和扩展板兼容。制造商提供详细的技术支持和文档,包括用户手册、参考设计和开发工具,帮助用户快速上手并解决问题。

    常见问题与解决方案


    1. QSPI Flash 存储问题
    - 问题: 系统启动时无法识别 QSPI Flash 中的启动镜像。
    - 解决办法: 检查 QSPI Flash 的连接是否正确,确保 ZYNQ 芯片的 GPIO 口设置为 QSPI 接口模式。

    2. DDR3 SDRAM 不稳定
    - 问题: 系统运行过程中出现不稳定现象。
    - 解决办法: 重新检查 PCB 设计中的信号完整性问题,如阻抗匹配、走线长度等,确保 DDR3 SDRAM 正常工作。

    总结和推荐


    AC7Z020 开发板是一款功能强大、性能稳定的开发平台,适用于多种嵌入式应用和高速数据处理任务。其集成的双核 ARM 处理器、高带宽 DDR3 SDRAM 和丰富的外设接口使其成为众多领域的理想选择。此外,灵活的 FPGA 逻辑部分和详尽的技术支持文档进一步增强了其市场竞争力。强烈推荐使用 AC7Z020 开发板进行高性能嵌入式项目的开发。

AC7Z020参数

参数
工作电压 -
内存 -
接口 -
处理器 -
芯片平台 -
通用封装 FPGA

AC7Z020厂商介绍

ALINX是一家专注于工业自动化和智能制造领域的高科技企业,提供包括工业以太网交换机、串口服务器、工业无线设备、工业网络解决方案等在内的一系列产品。其主营产品分类主要包括:

1. 工业以太网交换机:用于实现工业现场设备之间的高速数据传输,支持多种工业以太网协议。
2. 串口服务器:将串行通信接口转换为以太网接口,实现远程管理和数据传输。
3. 工业无线设备:包括无线网桥、无线AP等,用于实现工业现场的无线通信和数据传输。
4. 工业网络解决方案:提供定制化的网络解决方案,满足特定工业应用的需求。

ALINX的产品广泛应用于智能制造、电力、交通、能源等多个领域,具有以下优势:

1. 高可靠性:产品经过严格的工业级测试,确保在恶劣环境下稳定运行。
2. 高性能:支持高速数据传输,满足工业现场对实时性的要求。
3. 易于集成:产品接口丰富,易于与其他工业设备集成,实现智能化升级。
4. 定制化服务:根据客户需求提供定制化的网络解决方案,满足特定应用需求。

AC7Z020数据手册

厂牌 PDF简要描述 下载
ALINX/上海芯驿电子 可编程逻辑器件开发套件 ALINX/上海芯驿电子 AC7Z020 AC7Z020数据手册

AC7Z020封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1099
库存: 10
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1099
