AX7103

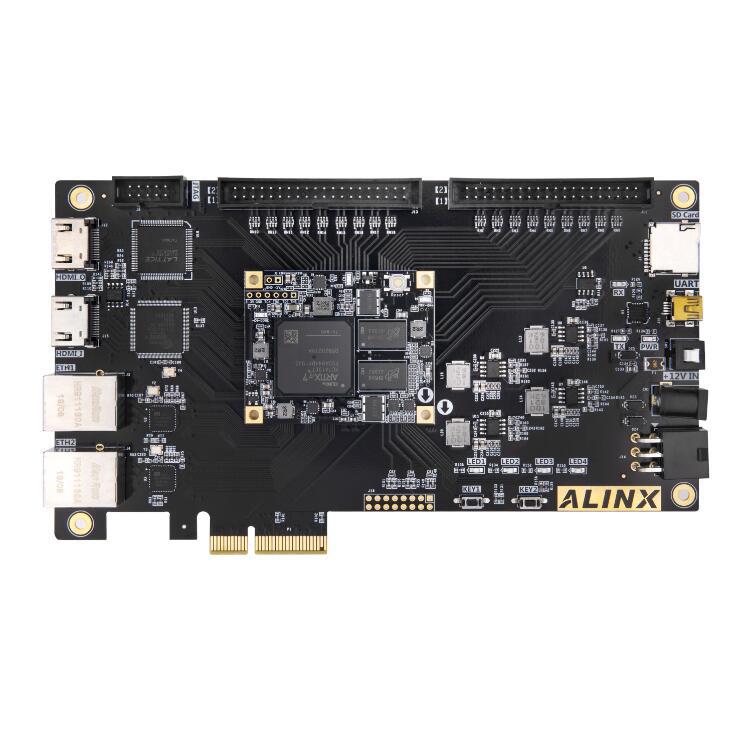

产品描述: 基于XILINX ARTIX-7 FPGA,XC7A100T-2FGG484I的开发板
供应商型号: SG-AX7103
供应商: 云汉优选
标准整包数: 1
ALINX/上海芯驿电子 可编程逻辑器件开发套件 AX7103

AX7103概述

    ARTIX-7 FPGA 开发平台AX7103 技术手册

    产品简介


    ARTIX-7 FPGA 开发平台AX7103是由芯驿电子科技(上海)有限公司生产的高性能开发平台。该平台采用了核心板加扩展板的设计模式,适用于各种高速数据通信、视频图像处理和工业控制等应用场景。主要产品类型包括核心板、扩展板及其配件。其主要功能包括高速数据通信、视频处理和多种类型的接口支持。

    技术参数


    - FPGA 芯片:XC7A100T-2FGG484I
    - 逻辑单元:101440
    - 查找表(Slices):15850
    - 触发器(CLB flip-flops):126800
    - Block RAM(kb):4860
    - DSP 处理单元(DSP Slices):240
    - PCIe Gen2 1
    - 模数转换/XADC:1个12位,1Mbps AD
    - GTP Transceiver:4个,6.6Gb/s max
    - 时钟频率:
    - 200MHz差分时钟
    - 125MHz差分时钟
    - 内存:2片Micron公司的MT41J256M16HA-125 DDR3芯片,每片4Gbit
    - 支持的电气特性:
    - 数据带宽高达25Gb/s
    - 支持400MHz的DDR3存储器
    - 支持PCIe x4高速数据传输接口,单通道通信速率高达5GBaud
    - 以太网接口支持10/100/1000 Mbps的网络传输速率
    - HDMI接口支持1080P@60Hz的视频输出和输入
    - SD卡接口支持SD和SPI模式
    - 工作环境:工业级温度等级

    产品特点和优势


    - 高集成度:集成高性能的XC7A100T FPGA芯片和DDR3内存,满足高速数据处理需求。
    - 丰富的接口:提供包括PCIe x4、千兆以太网、HDMI、SD卡等多种接口,适用于各类应用场景。
    - 易用性:支持多种编程语言和工具,包括Vivado、ISE等。
    - 可靠性:采用高品质的元器件和严格的生产流程,确保长期稳定运行。

    应用案例和使用建议


    - 高速视频传输:使用SIL9134和SIL9013芯片实现1080P@60Hz的视频输出和输入,适用于视频监控、显示等领域。
    - 工业控制:利用FPGA的高速数据处理能力和多种接口,可以用于工业自动化控制和数据采集。
    - 网络通信:PCIe x4接口支持高速数据传输,适用于网络服务器和路由器等设备。
    使用建议:
    - 对于视频应用,建议优化视频编码和解码算法,提高视频质量。
    - 对于工业控制,建议配合专业的工业级传感器和执行器,增强系统的可靠性和稳定性。
    - 对于网络通信,建议根据实际网络环境调整传输速率和协议,提高数据传输效率。

    兼容性和支持


    - 兼容性:该产品与多种标准的PCIe设备兼容,可以方便地与其他电子元器件和设备连接。
    - 技术支持:厂商提供详细的技术文档和在线支持,帮助用户解决使用过程中遇到的问题。

    常见问题与解决方案


    - Q:如何正确安装SD卡?
    - A:确保SD卡插槽正确插入SD卡,并设置正确的读写权限。
    - Q:如何更新FPGA固件?
    - A:通过JTAG接口连接至计算机,并使用适当的软件工具进行更新。
    - Q:如何优化视频处理效果?
    - A:通过调整HDMI编码和解码参数,可以显著提升视频质量和流畅度。

    总结和推荐


    ARTIX-7 FPGA开发平台AX7103凭借其高性能的FPGA芯片、丰富的接口和支持多种应用场景的优势,成为了一款非常适合高速数据处理和视频处理的开发平台。对于从事FPGA开发的工程师和学生来说,这款产品无疑是一个理想的选择。强烈推荐使用AX7103开发平台进行各种复杂的开发项目。

AX7103参数

参数
接口 -
处理器 -
供电 -
芯片平台 -
运行内存 -
主频 -
协议 -
通用封装 FPGA

AX7103厂商介绍

ALINX是一家专注于工业自动化和智能制造领域的高科技企业,提供包括工业以太网交换机、串口服务器、工业无线设备、工业网络解决方案等在内的一系列产品。其主营产品分类主要包括:

1. 工业以太网交换机:用于实现工业现场设备之间的高速数据传输,支持多种工业以太网协议。
2. 串口服务器:将串行通信接口转换为以太网接口,实现远程管理和数据传输。
3. 工业无线设备:包括无线网桥、无线AP等,用于实现工业现场的无线通信和数据传输。
4. 工业网络解决方案:提供定制化的网络解决方案,满足特定工业应用的需求。

ALINX的产品广泛应用于智能制造、电力、交通、能源等多个领域,具有以下优势:

1. 高可靠性:产品经过严格的工业级测试,确保在恶劣环境下稳定运行。
2. 高性能:支持高速数据传输,满足工业现场对实时性的要求。
3. 易于集成:产品接口丰富,易于与其他工业设备集成,实现智能化升级。
4. 定制化服务:根据客户需求提供定制化的网络解决方案,满足特定应用需求。

AX7103数据手册

厂牌 PDF简要描述 下载
ALINX/上海芯驿电子 可编程逻辑器件开发套件 ALINX/上海芯驿电子 AX7103 AX7103数据手册

AX7103封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2099
库存: 10
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2099
