410-299

厂牌: DIGILENT
产品描述: Digilent 开发套件附件, 使用于JTAG - hs3 、 Xilinx 工具
供应商型号: 10B-2490176-34
供应商: 国内现货
标准整包数: 1

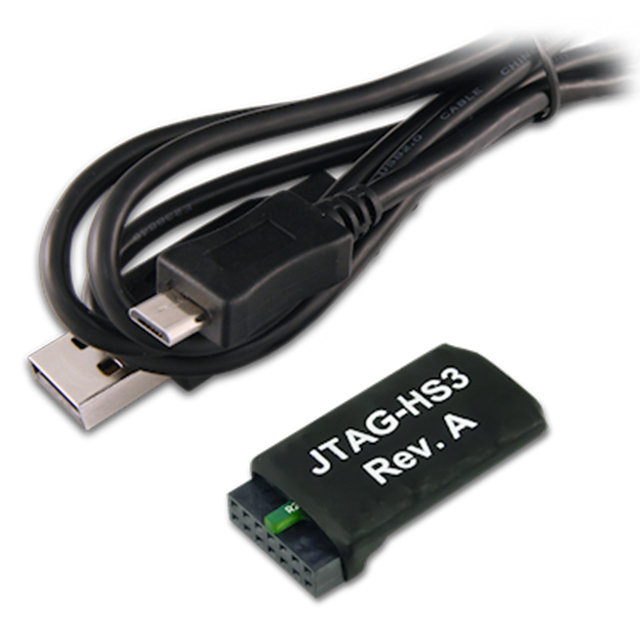

DIGILENT 可编程逻辑器件开发套件 410-299

410-299概述

    JTAG-HS3™ Programming Cable for Xilinx® FPGAs

    产品简介


    JTAG-HS3™编程电缆是专为Xilinx FPGA和SoC设计的高速编程/调试解决方案。该产品能够无缝集成到所有Xilinx工具套件中,包括iMPACT、ChipScope™、EDK和Vivado™。JTAG-HS3通过Xilinx的2x7,2mm编程接头连接到目标板。它通过标准Type-A到Micro-USB电缆连接到PC,并通过USB端口供电。即使未连接到目标板,PC也能识别它为Digilent编程电缆。

    技术参数


    - 信号电压范围:1.8V至5V
    - 传输速率:最高可达30 MBit/sec
    - 电源要求:Vref可提供1.8V至5V的JTAG信号缓冲电压
    - 连接接口:标准Type-A到Micro-USB接口
    - 编程频率:30 MHz至8 KHz(整数分频)
    - 兼容设备:Xilinx FPGAs、Zynq-7000、CoolRunner/CoolRunner-II CPLDs、Platform Flash ISP配置PROM等
    - 最大电流:±50 mA
    - 温度范围:-20°C至120°C
    - 存储温度:-20°C至120°C

    产品特点和优势


    1. 小型化设计:JTAG-HS3尺寸小巧,重量轻,能稳固安装在目标板上。
    2. 高速性能:高达30 MBit/sec的传输速率使其成为高效率编程和调试的理想选择。
    3. 广泛的兼容性:支持多种Xilinx工具,包括Vivado和ISE系列。
    4. 多功能接口:开放源缓冲器可用于调试软件以复位处理器核心。
    5. 电压灵活性:JTAG信号缓冲电压可在1.8V至5V之间调整,适应多种应用场景。

    应用案例和使用建议


    JTAG-HS3广泛应用于需要高性能、低功耗的Xilinx FPGA编程和调试场景。例如,在Xilinx Zynq-7000的开发过程中,可以通过驱动PSSRSTB引脚来重置处理器核心。此外,对于需要进行远程设备配置的应用场景,应确保所使用的评估平台与JTAG-HS3兼容。
    使用建议:
    1. 确保JTAG-HS3的Vref与目标板上的VCCO0相同,以避免信号失真。
    2. 使用合适的电阻值(大于或等于1.5K ohms)以确保复位操作的安全性和可靠性。
    3. 在高电流环境下,可考虑增加额外的电流限制电阻(小于100欧姆),以防止短路。

    兼容性和支持


    JTAG-HS3支持与多种Xilinx工具无缝集成,包括Vivado和ISE系列。此外,它还兼容Xilinx Zynq-7000的PSSRSTB复位功能。用户可以使用Digilent的Adept软件和Adept SDK进一步开发定制应用。这些工具提供了丰富的API,使用户可以直接控制JTAG链路。

    常见问题与解决方案


    1. 问:如何处理信号电压不匹配的问题?
    - 答:确保JTAG-HS3的Vref与目标板上的VCCO0保持一致。
    2. 问:JTAG-HS3的电压范围是多少?
    - 答:电压范围为1.8V至5V。
    3. 问:如何正确复位Zynq-7000平台的核心处理器?
    - 答:通过驱动Xilinx JTAG接头的第14针(PSSRSTB)即可实现处理器核心的复位。

    总结和推荐


    JTAG-HS3是一款功能强大且高效的Xilinx FPGA编程和调试工具。它具有广泛的兼容性、高性能的信号处理能力和易用性,使其成为FPGA开发者的理想选择。尽管在某些高级应用场景中可能需要额外的硬件调整,但总体而言,JTAG-HS3凭借其可靠的设计和强大的性能,值得推荐给所有需要高性能编程和调试解决方案的用户。

410-299参数

参数
通用封装 FPGA
零件状态 在售
包装方式 盒装

410-299厂商介绍

DIGILENT公司是一家全球领先的电子设计自动化(EDA)工具和硬件平台供应商,专注于为教育和工业市场提供创新的解决方案。公司总部位于美国华盛顿州,拥有一支由经验丰富的工程师和教育专家组成的团队。

DIGILENT主营产品主要分为以下几类:
1. 开发板:包括基于FPGA和SoC的开发板,如Nexys系列、Basys系列等,广泛应用于电子设计、原型开发和教学。
2. 软件工具:提供Vivado、PYNQ等设计软件,支持用户进行硬件设计和软件开发。
3. 教育套件:针对不同层次的教育需求,提供从基础到高级的电子设计和编程套件。

DIGILENT的优势在于:
1. 创新性:公司不断推出新的产品和技术,以满足市场和教育需求的变化。
2. 易用性:产品和工具设计简洁直观,易于上手,特别适合教育和初学者。
3. 可扩展性:开发板和套件具有良好的可扩展性,可以根据项目需求进行定制和扩展。
4. 社区支持:DIGILENT拥有活跃的在线社区,提供丰富的教程、案例和技术支持,帮助用户解决问题和分享经验。

410-299数据手册

厂牌 PDF简要描述 下载
DIGILENT 可编程逻辑器件开发套件 DIGILENT 410-299 410-299数据手册

410-299封装设计

查看详情并下载
Symbol
Footprint
3D Model
