ATSLCD1-XPRO

产品描述: YMCC42412AAAFDCL LCD Character Module Development Tool
供应商型号: 556-ATSLCD1-XPRO
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 可编程逻辑器件开发套件 ATSLCD1-XPRO

ATSLCD1-XPRO概述

    # SMART ARM-based Microcontrollers Segment LCD1 Xplained Pro 用户指南

    产品简介


    基本介绍

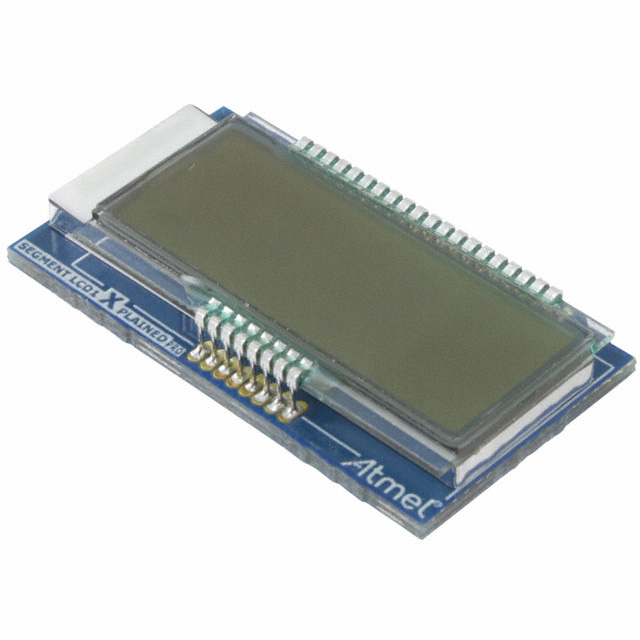

    Atmel Segment LCD1 Xplained Pro 是一款扩展板,旨在为基于 ARM 的微控制器开发提供便捷的支持。它专为与支持段式液晶显示(Segment LCD)的微控制器配合使用而设计。此扩展板集成了一个定制背光段式液晶显示屏,能够通过硬件识别系统准确识别连接到 Xplained Pro 微控制器开发平台的扩展板类型。
    主要功能:
    - 96 个独立可控的段式液晶显示段,分为五组十四段字符以及多种图标指示符号。
    - 指示灯:包括四个阶段的无线信号强度指示、三个阶段的电池电量指示、时间标记(AM/PM)、温度单位选择(C/F)、电压单位选择(V/mV)、USB 和播放功能指示。
    - 显示模块支持黄色绿色背光功能。
    应用领域:
    - 需要复杂段式 LCD 显示功能的嵌入式系统设计,例如智能家电、工业仪表盘、物联网设备和消费类电子产品。

    技术参数


    | 参数名称 | 描述及值 |

    | 供电电压范围 | 3.0V 至 3.6V |
    | 最大电流 | 40 mA |
    | 显示段数 | 96 个独立可控段 |
    | 显示模式 | 1/4 扫描、1/3 偏压,支持多图标和文字显示 |
    | 背光类型 | 黄绿色背光 |
    硬件接口特性:
    - 使用 Hirose DF-9 系列连接器,支持 51 针段式 LCD 扩展连接。
    - 包含 COM0-COM6 共六个公共端,SEG0-SEG23 共 24 个段端。
    扩展兼容性:
    - 可无缝连接到任何支持 Xplained Pro 平台的 MCU 开发板。

    产品特点和优势


    特点:
    1. 多功能显示能力:支持复杂段式 LCD 图标与字符显示,适用于多样化的嵌入式应用。
    2. 硬件识别系统:通过集成的 ATSHA204 芯片,确保每个扩展板的身份信息被准确记录并读取。
    3. 高效能开发工具:结合 Atmel Studio 提供的一站式开发环境,简化设计流程。
    4. 灵活控制选项:可通过对 BACKLIGHT CTRL 的高电平驱动来启用背光,并可通过 PWM 调节背光亮度。
    优势:
    - 在同类产品中具备强大的显示能力和集成度,尤其适合需要快速开发的原型项目。
    - 通过硬件识别系统降低了开发中的配置复杂性。
    - 定制化背光和多段显示功能显著提升了产品用户体验。

    应用案例和使用建议


    应用案例
    1. 智能家居设备:段式 LCD 可用于显示时间、电池电量、Wi-Fi 强度等关键信息,提升用户交互体验。
    2. 工业控制面板:支持复杂数据显示与状态监控,特别适合需要实时反馈的场景。
    3. 消费电子设备:用于便携式测量工具(如温湿度计、电压计)的高精度显示。
    使用建议
    - 对于初学者,建议通过 Atmel Studio 提供的示例代码快速熟悉段式 LCD 的编程。
    - 为了延长电池寿命,在非必要时关闭背光或降低背光亮度。
    - 使用适当的滤波电路防止 LCD 模块受外部噪声干扰。

    兼容性和支持


    兼容性:
    - Segment LCD1 Xplained Pro 支持所有兼容 Xplained Pro 接口的 MCU 板。
    - 其硬件识别系统支持动态检测所连接扩展板的具体型号,便于软件适配。
    支持信息:
    - 厂商提供详尽的技术文档和社区论坛支持。
    - 可通过官方文档链接下载设计文档、CAD 源文件、BOM 清单等。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 段式 LCD 无法正常点亮 | 检查供电电压是否在 3.0V 至 3.6V 范围内;确认 ID 芯片数据正确写入。 |
    | 背光亮度不可调节 | 检查 PWM 输出是否正常连接至 BACKLIGHT CTRL 端口,调整输出占空比测试。 |
    | 无法通过 Studio 自动识别扩展板 | 确保扩展板已正确连接,重新安装驱动程序,重启计算机尝试。 |

    总结和推荐


    综合评估
    Atmel Segment LCD1 Xplained Pro 是一款高效且实用的段式 LCD 扩展板,具有丰富的显示功能和高度的开发灵活性。它的集成硬件识别系统和强大的工具支持使其成为嵌入式开发者的重要辅助工具。
    推荐结论
    强烈推荐给需要进行段式 LCD 设计的工程师和学生,特别是对于初学者和希望快速实现概念验证的项目。其出色的兼容性和丰富的开发资源,确保了产品的易用性和广泛适用性。
    版权声明: 本文基于 Atmel Segment LCD1 Xplained Pro 用户指南整理,详细信息请参考完整用户手册。
    © 2016 Atmel Corporation. Rev: Atmel-42076B-Segment-LCD1-Xplained-Pro

ATSLCD1-XPRO参数

参数
零件状态 在售
包装方式 盒装

ATSLCD1-XPRO厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

ATSLCD1-XPRO数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 可编程逻辑器件开发套件 MICROCHIP TECHNOLOGY ATSLCD1-XPRO ATSLCD1-XPRO数据手册

ATSLCD1-XPRO封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 38.951 ¥ 329.136
库存: 3
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 329.13
