AC7A035

产品描述: 基于XILINX ARTIX-7 FPGA,XC7A35T-2FGG484I的核心板
供应商型号: SG-AC7A035
供应商: 云汉优选
标准整包数: 1
ALINX/上海芯驿电子 可编程逻辑器件开发套件 AC7A035

AC7A035概述

    高质量文章:AC7A035 ARTIX-7 FPGA 核心板技术解析

    产品简介

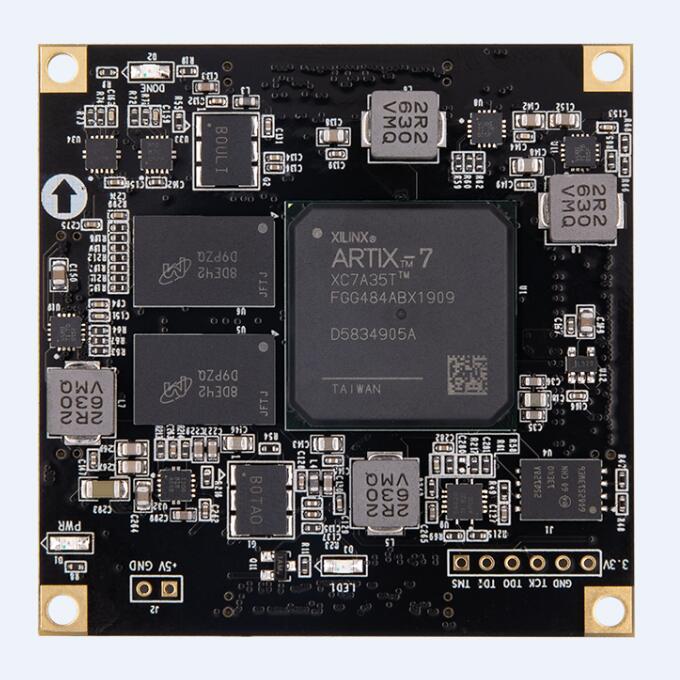

    AC7A035 核心板是一款基于 Xilinx 公司 ARTIX-7 系列 FPGA 芯片(XC7A35T-2FGG484I)开发的高性能核心板。该核心板具备高速、高带宽和高容量的特点,广泛应用于高速数据通信、视频图像处理、高速数据采集等领域。AC7A035 使用了两颗 Micron 的 DDR3 芯片(MT41J256M16HA-125),每颗容量为 4Gbit,支持 32bit 数据总线宽度,最大读写数据带宽达到 25Gb。此外,该核心板配备了 180 个 3.3V 电平标准的普通 IO,15 个 1.5V 电平标准的普通 IO,以及 4 对 GTP 高速 RX/TX 差分信号,为用户提供丰富的功能和灵活的二次开发能力。

    技术参数


    以下是 AC7A035 核心板的关键技术规格和性能参数:
    | 参数类别 | 具体参数 |

    | FPGA 类型 | XC7A35T-2FGG484I,Artix-7 系列,工业级温度等级 |
    | 逻辑单元 | 33,280 Logic Cells |
    | 查找表(Slices)| 5,200 |
    | 触发器 | 41,600 CLB Flip-Flops |
    | Block RAM | 1,800 kb |
    | DSP 处理单元 | 90 个 DSP Slices |
    | GTP Transceiver | 4 个,最高传输速率 6.6Gb/s |
    | DDR3 容量 | 8Gbit(两颗 MT41J256M16HA-125,每颗 4Gbit) |
    | 工作电压 | VCCINT: 1.0V, VCCBRAM: 1.0V, VCCAUX: 1.8V |
    VCCO: 1.5V(BANK34/35),其余 3.3V |
    | 环境温度范围 | 工业级(-40℃ 至 +85℃) |
    | 功耗 | 最大功耗 4W |

    产品特点和优势


    AC7A035 核心板凭借高性能 FPGA 和强大的外围资源,成为众多高带宽、高性能应用的理想选择。其主要特点和优势包括:
    1. 高集成度:集成了 FPGA、DDR3、QSPI Flash、差分时钟等关键模块,大大简化了开发过程。
    2. 高带宽数据处理能力:支持高达 25Gb 的 DDR3 数据读写带宽,适用于复杂的数据流处理。
    3. 丰富的 I/O 资源:拥有 180 个通用 IO 和 4 对 GTP 差分信号,适合多种应用场景。
    4. 紧凑设计:尺寸仅为 60×60 mm,适合空间有限的嵌入式开发。
    5. 工业级品质:耐受工业级温度范围,确保长时间稳定运行。

    应用案例和使用建议


    AC7A035 核心板广泛应用于以下领域:
    - 高速数据通信:利用 GTP Transceiver 和 DDR3 高速缓存实现高效数据传输。
    - 视频图像处理:通过 FPGA 的并行计算能力,实时处理高清视频流。
    - 工业自动化:支持多种工业标准接口,适合作为嵌入式控制器。
    使用建议:
    1. 在使用 DDR3 时,应严格按照手册中的信号完整性设计原则,确保走线阻抗匹配。
    2. 对于高带宽应用,建议使用 FPGA 内部的 PLL/DCM 生成精确的时钟频率。
    3. 配置 QSPI Flash 时,需注意 SPI 时序的兼容性。

    兼容性和支持


    AC7A035 核心板可与各种底板兼容,通过扩展接口 CON1-CON4 实现外设的连接。用户可更换 LDO 芯片调整 IO 电平标准,增强灵活性。厂家提供完整的开发文档和技术支持,帮助用户快速上手。

    常见问题与解决方案


    以下是常见的问题及其解决方法:
    1. 电源无法正常工作:检查上电顺序是否符合手册要求(1.0V -> 1.8V -> 3.3V)。
    2. DDR3 初始化失败:确认走线是否满足阻抗匹配要求,并正确配置 FPGA 的时钟和控制信号。
    3. QSPI Flash 配置失败:检查时钟和数据线是否连接正确,确保 FPGA 和 Flash 的电压一致。

    总结和推荐


    AC7A035 核心板凭借其强大的硬件性能、灵活的扩展能力和广泛的适用性,成为工业级嵌入式应用的优选方案。无论是开发复杂的高速数据处理系统还是嵌入式控制器,AC7A035 都能提供卓越的支持。强烈推荐对高性能 FPGA 应用感兴趣的开发者尝试使用此产品。

    如需进一步技术支持或定制化开发服务,请联系芯驿电子科技(上海)有限公司。
