AC7100B

产品描述: 基于XILINX ARTIX-7 FPGA,XC7A100T-2FGG484I的核心板
供应商型号: SG-AC7100B
供应商: 云汉优选
标准整包数: 1

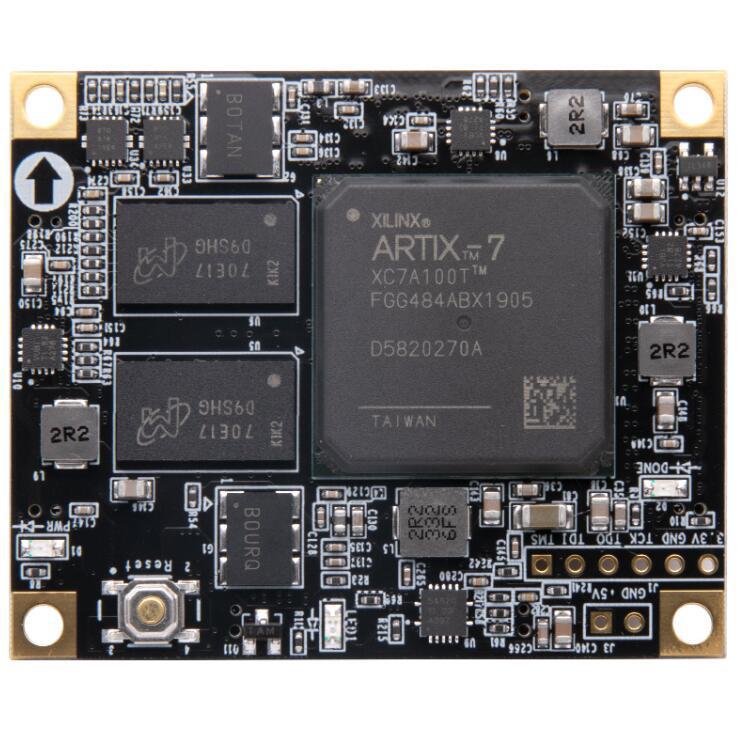

ALINX/上海芯驿电子 可编程逻辑器件开发套件 AC7100B

AC7100B概述

    AC7100B FPGA核心板用户手册

    产品简介


    AC7100B是一款基于Xilinx公司Artix-7系列的高性能核心板。该核心板采用XC7A100T-2FGG484I型号的FPGA芯片,具备高速、高带宽、高容量等特点,适用于高速数据通信、视频图像处理和高速数据采集等领域。它内置了两个Micron公司的MT41J256M16HA-125 DDR3芯片,每片容量为4Gbit,组成32bit的数据总线,支持高达25Gb/s的数据传输带宽。
    此外,该核心板提供180个3.3V电平标准的普通IO口和15个1.5V电平标准的普通IO口,还有4对GTP高速RX/TX差分信号。这些IO口和信号经过等长和差分处理,确保高带宽的数据稳定传输。其小巧的45x55mm尺寸使其非常适合作为二次开发平台使用。

    技术参数


    - FPGA芯片型号:XC7A100T-2FGG484I
    - 逻辑单元:101440
    - 查找表:15850
    - 触发器:126800
    - Block RAM:4860kb
    - DSP处理单元:240
    - PCIe Gen2:1
    - GTP Transceiver:4个,最高6.6Gb/s
    - 电源需求:
    - VCCINT:1.0V
    - VCCBRAM:1.0V
    - VCCAUX:1.8V
    - VCCO:3.3V或1.5V
    - VMGTAVCC:1.0V
    - VMGTAVTT:1.2V

    产品特点和优势


    1. 高性能FPGA芯片:XC7A100T-2FGG484I具备高集成度和强大处理能力,适合多种高性能应用。
    2. 高速DDR3内存:双通道DDR3,总容量达到8Gbit,能够支持大容量数据处理。
    3. 丰富IO接口:180个3.3V电平标准IO口和15个1.5V电平标准IO口,满足多样化需求。
    4. 高稳定性:所有信号和IO经过等长和差分处理,确保信号传输的稳定性。
    5. 紧凑设计:尺寸仅为45x55mm,便于集成和二次开发。

    应用案例和使用建议


    应用场景
    - 高速数据通信:例如5G通信设备中的数据传输。
    - 视频图像处理:如安防监控系统的图像处理。
    - 数据采集系统:适用于高速传感器数据采集和处理。
    使用建议
    1. 信号完整性:在布线时要注意信号完整性,尽量保持信号线等长和避免噪声干扰。
    2. 电源管理:严格按照电源的上电顺序进行操作,避免错误的电源序列导致芯片损坏。
    3. 散热设计:在高负载情况下,注意散热设计,避免因过热影响性能。

    兼容性和支持


    AC7100B核心板兼容多种电子元器件和设备。对于其他厂商的FPGA核心板,用户可以通过更换LDO芯片调整电压标准,实现良好的兼容性。此外,厂商提供了详细的用户手册和技术支持服务,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 电源上电顺序错误
    - 解决办法:严格按照手册中的电源上电顺序操作,确保先供给VCCINT,然后是VCCBRAM,接着是VCCAUX和VCCO。对于GTP收发器,先供给VCCINT,然后是VMGTAVCC,最后是VMGTAVTT。
    2. IO口信号不稳定
    - 解决办法:检查信号线是否符合等长和差分要求,必要时添加适当的匹配电阻和终端电阻。
    3. 程序加载失败
    - 解决办法:检查配置文件是否正确,确认JTAG接口连接无误,重新配置FPGA。

    总结和推荐


    AC7100B FPGA核心板凭借其高性能的FPGA芯片、丰富的IO接口和高稳定性,在高速数据通信、视频图像处理和数据采集等领域表现出色。其紧凑的设计和出色的兼容性使其成为一种非常理想的二次开发平台。无论是初学者还是专业工程师,都能从中受益匪浅。因此,我强烈推荐使用AC7100B核心板进行各种高性能电子项目的开发。
