ACU3EG

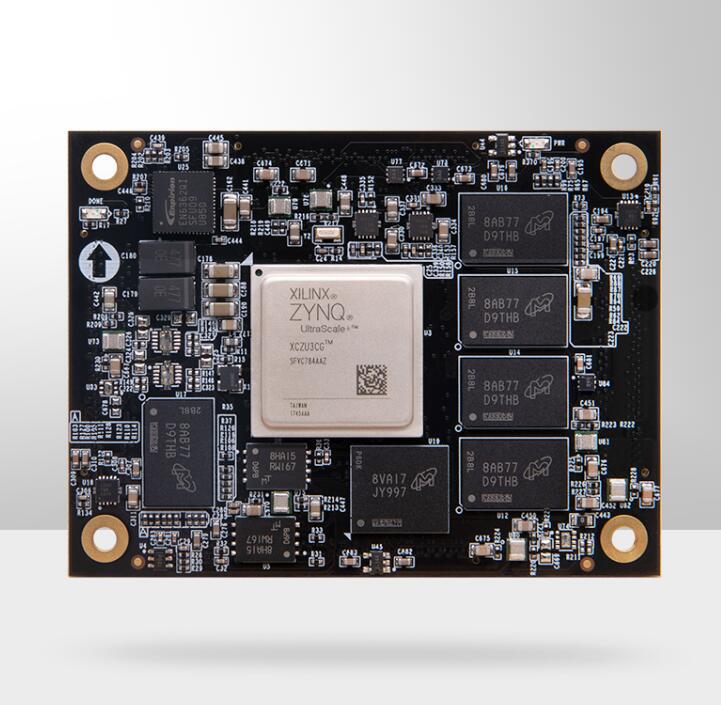

产品描述: 基于XILINX MPSOC FPGA,XCZU3EG-1SFVC784I的核心板
供应商型号: SG-ACU3EG
供应商: 云汉优选
标准整包数: 1
ALINX/上海芯驿电子 可编程逻辑器件开发套件 ACU3EG

ACU3EG概述

    ACU3EG 核心板技术手册深度解读

    1. 产品简介


    ACU3EG 核心板是一款基于 Xilinx Zynq UltraScale+ MPSoCs EG 系列的高性能嵌入式开发平台。该核心板采用了 Zynq UltraScale+ 芯片 XCZU3EG-1SFVC784I,整合了 ARM Cortex™-A53 和 Cortex™-R5 处理器,兼具高性能与低功耗的特点。主要用于工业级应用场景,适用于高性能计算、图像处理、网络通信等领域。
    产品支持强大的硬件扩展能力,包括双通道 DDR4、高速 QSPI Flash、eMMC Flash,以及丰富的 GPIO 和高速接口(如 PCIe、USB3.0、SATA、DP)。其小巧的 80×60 mm 尺寸设计,非常适合原型设计和二次开发需求。

    2. 技术参数


    2.1 处理器
    - ARM 处理器:
    - Cortex-A53 × 4,主频高达 1.2 GHz
    - Cortex-R5 × 2,主频高达 500 MHz
    - 缓存:
    - Cortex-A53 每核 32 KB 指令和数据缓存
    - Cortex-R5 每核 32 KB 指令和数据缓存,128 KB 紧耦合内存
    - 支持内存: 32/64-bit DDR4、LPDDR4、DDR3、DDR3L、LPDDR3
    2.2 内存
    - DDR4:
    - 总容量:5 GB(PS 端 4 GB + PL 端 1 GB)
    - 最高频率:PS 端 1200 MHz(2400 Mbps),PL 端 1066 MHz(2133 Mbps)
    - QSPI Flash:
    - 容量:256 Mbit
    - 型号:MT25QU256ABA1EW9
    - 数据传输:Quad SPI 模式
    - eMMC Flash:
    - 容量:8 GB
    - 型号:MTFC8GAKAJCN-4M
    - 数据总线:8 位
    2.3 接口与时钟
    - 接口:
    - 高速接口:PCIe Gen2 x4、USB3.0、SATA 3.1、DisplayPort
    - 普通接口:USB2.0、千兆以太网、SD/SDIO、I2C、CAN、UART、GPIO
    - 时钟:
    - PS 系统时钟:33.33 MHz
    - PL 系统时钟:200 MHz(差分)
    - RTC 实时时钟:32.768 kHz
    2.4 工作环境
    - 温度范围:-40℃ 至 +85℃
    - 工业级可靠性
    3. 产品特点与优势
    - 高集成度: 一片核心板即可提供完整的嵌入式计算和处理能力。
    - 扩展性强: 提供 4 个板对板连接器(J29-J32),支持灵活扩展。
    - 高性能存储: 集成双通道 DDR4,最高可达 4 GB,满足大容量数据需求。
    - 可靠性设计: 使用 TPS6508641 PMIC 芯片,保证稳定的电源供应。
    - 工业级品质: 支持工业温度范围,适用于苛刻环境。
    4. 应用案例与使用建议
    应用案例
    - 工业自动化: 利用其多核处理器和高速接口实现复杂控制系统。
    - 边缘计算: 结合 DDR4 和 eMMC 存储,实现本地数据处理和分析。
    - 通信设备: 配合 PCIe 和千兆以太网,开发高性能通信网关设备。
    使用建议
    - 初始化配置: 开发初期需确保 PS 和 PL 系统的时钟和电源正确配置。
    - 信号完整性: DDR4 的高速信号设计需注意阻抗匹配和等长布线。
    - 扩展模块选择: 根据实际需求选择合适的底板扩展模块,以最大化发挥硬件潜力。
    5. 兼容性与支持
    - 兼容性:
    - 核心板支持多种协议和接口(如 PCIe、USB3.0、eMMC),可与多种主流嵌入式设备兼容。
    - 技术支持:
    - 厂商提供详细的技术文档、参考设计和在线技术支持服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | DDR4 稳定性较差 | 检查信号阻抗匹配和走线长度一致性。 |
    | RTC 时间丢失 | 检查 32.768 kHz 晶体电路是否正常连接。 |
    | 系统启动失败 | 确保 QSPI Flash 中加载正确的 bit 文件和固件。 |
    7. 总结与推荐
    ACU3EG 核心板以其强大的硬件配置和灵活的扩展能力,成为工业级嵌入式开发的理想选择。其 ARM 多核处理器、高性能存储解决方案以及丰富的接口,使其适用于多种应用场景。尤其是针对需要高性能和可靠性的工业项目,ACU3EG 提供了全面的支持。
    推荐指数: ★★★★☆
    推荐用于工业自动化、边缘计算、通信设备开发等高端应用场景。

    若需更深入的应用指导或技术支持,可访问 [芯驿电子科技官网](http://www.alinx.com) 获取更多信息。

ACU3EG参数

参数
接口 -
处理器 -
芯片平台 -
工作电压 -
内存 -
通用封装 FPGA

ACU3EG厂商介绍

ALINX是一家专注于工业自动化和智能制造领域的高科技企业,提供包括工业以太网交换机、串口服务器、工业无线设备、工业网络解决方案等在内的一系列产品。其主营产品分类主要包括:

1. 工业以太网交换机:用于实现工业现场设备之间的高速数据传输,支持多种工业以太网协议。
2. 串口服务器:将串行通信接口转换为以太网接口,实现远程管理和数据传输。
3. 工业无线设备:包括无线网桥、无线AP等,用于实现工业现场的无线通信和数据传输。
4. 工业网络解决方案:提供定制化的网络解决方案,满足特定工业应用的需求。

ALINX的产品广泛应用于智能制造、电力、交通、能源等多个领域,具有以下优势:

1. 高可靠性:产品经过严格的工业级测试,确保在恶劣环境下稳定运行。
2. 高性能:支持高速数据传输,满足工业现场对实时性的要求。
3. 易于集成:产品接口丰富,易于与其他工业设备集成,实现智能化升级。
4. 定制化服务:根据客户需求提供定制化的网络解决方案,满足特定应用需求。

ACU3EG数据手册

厂牌 PDF简要描述 下载
ALINX/上海芯驿电子 可编程逻辑器件开发套件 ALINX/上海芯驿电子 ACU3EG ACU3EG数据手册

ACU3EG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2599
库存: 10
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2599
直接购买
加入购物车
