AX7050

产品描述: 基于XILINX SPARTAN-7 FPGA,XC7S50-1FGGA484I的开发板
供应商型号: SG-AX7050
供应商: 云汉优选
标准整包数: 1
ALINX/上海芯驿电子 可编程逻辑器件开发套件 AX7050

AX7050概述

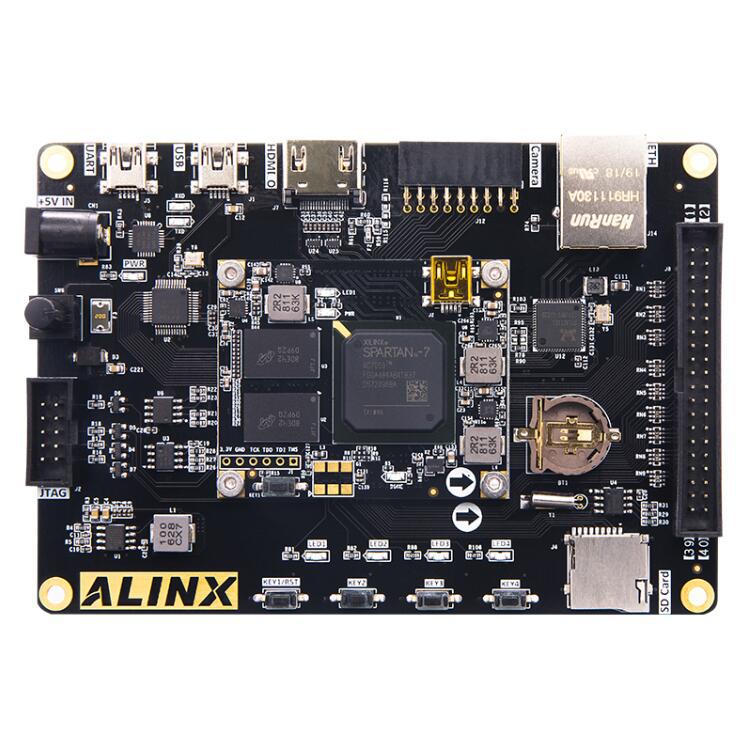

    Spartan7 FPGA 开发平台 —— AX7050



    产品简介



    AX7050 是一款高端的 Spartan7 FPGA 开发平台,由芯驿电子科技(上海)有限公司推出。该平台采用了核心板加扩展板的设计模式,便于用户进行二次开发和利用。AX7050 在底板设计中集成了丰富的外围接口,包括千兆以太网接口、HDMI 输出接口、USB2.0 通信接口、UART 串口接口、SD 卡接口、RTC 电路等。这些接口满足了用户在高速数据传输、视频图像处理和工业控制等方面的需求,是一款全面而强大的 FPGA 开发平台。


    技术参数



    - FPGA 芯片:Xilinx Spartan 7 系列的 XC7S50,封装形式为 FGGA484。
    - 内存:集成两片 Micron 的 MT41J256M16HA-125 DDR3 芯片,每片容量为 4Gbit,总容量 8Gbit。
    - QSPI Flash:N25Q128,容量 128Mbit。
    - 晶振:50Mhz 有源晶振。
    - 工作电压:核心板供电电压为 +5V。
    - 电源管理:支持 +1.0V、+1.5V、+1.8V、+3.3V 多种电源输出,确保各组件的稳定运行。
    - 接口:
    - 1 路千兆以太网 RJ-45 接口
    - 1 路 HDMI 输出接口
    - 1 路 USB2.0 接口
    - 1 路 UART 串口接口
    - 1 路 Micro SD 卡座
    - 1 个 JTAG 调试接口
    - 1 个摄像头接口
    - 40 针扩展口
    - 4 个用户按键
    - 5 个用户 LED 灯


    产品特点和优势



    - 高性能 FPGA:Xilinx Spartan 7 系列的 XC7S50 提供了高性能的数据处理能力。
    - 大容量 DDR3:8Gbit 的 DDR3 内存能够满足大数据处理的需求。
    - 多种接口:集成丰富的外围接口,满足各类应用需求。
    - 灵活扩展:预留 40 针扩展口,便于用户扩展其他功能模块。
    - 可靠性高:采用高品质的组件和精细的电路设计,确保系统稳定运行。


    应用案例和使用建议



    - 视频传输:HDMI 输出接口支持不同格式的视频输出,适用于多媒体展示、安防监控等场景。
    - 网络通信:千兆以太网接口提供高速网络连接,适用于物联网、数据中心等需求。
    - 数据存储:SD 卡接口和 QSPI Flash 可用于数据存储和持久化保存。
    - 实时数据处理:多个 IO 口和高带宽的数据传输能力,适用于实时数据处理和控制。


    兼容性和支持



    - 兼容性:核心板和扩展板均采用了标准接口设计,与其他黑金的模块兼容,方便用户灵活扩展。
    - 支持:制造商提供了详尽的技术文档和支持服务,包括技术手册、示例代码和在线论坛,帮助用户更好地理解和使用该平台。


    常见问题与解决方案



    1. 电源冲突:在通过 Mini USB 供电的同时不要通过底板供电,以防电流冲突。
    - 解决方法:切换至一种供电方式。
    2. LED 灯无法点亮:检查对应的 IO 口配置和电压是否正确。
    - 解决方法:确认 IO 口配置无误,电压符合要求。
    3. 数据传输不稳定:检查连接线路和信号质量。
    - 解决方法:重新布局连接线路,确保信号完整性。


    总结和推荐



    AX7050 是一款功能全面、性能优异的 FPGA 开发平台。其具备强大的 FPGA 处理能力、高带宽的内存支持以及丰富的接口,适用于多种应用场景,尤其是视频传输、网络通信和数据处理等领域。对于从事 FPGA 开发的学生、工程师和研究人员而言,AX7050 是一款极具价值的工具。综合来看,强烈推荐该产品给相关领域的用户。

AX7050参数

参数
接口 -
处理器 -
供电 -
芯片平台 -
运行内存 -
主频 -
协议 -
通用封装 FPGA

AX7050厂商介绍

ALINX是一家专注于工业自动化和智能制造领域的高科技企业,提供包括工业以太网交换机、串口服务器、工业无线设备、工业网络解决方案等在内的一系列产品。其主营产品分类主要包括:

1. 工业以太网交换机:用于实现工业现场设备之间的高速数据传输,支持多种工业以太网协议。
2. 串口服务器:将串行通信接口转换为以太网接口,实现远程管理和数据传输。
3. 工业无线设备:包括无线网桥、无线AP等,用于实现工业现场的无线通信和数据传输。
4. 工业网络解决方案:提供定制化的网络解决方案,满足特定工业应用的需求。

ALINX的产品广泛应用于智能制造、电力、交通、能源等多个领域,具有以下优势:

1. 高可靠性:产品经过严格的工业级测试,确保在恶劣环境下稳定运行。
2. 高性能:支持高速数据传输,满足工业现场对实时性的要求。
3. 易于集成:产品接口丰富,易于与其他工业设备集成,实现智能化升级。
4. 定制化服务:根据客户需求提供定制化的网络解决方案,满足特定应用需求。

AX7050数据手册

厂牌 PDF简要描述 下载
ALINX/上海芯驿电子 可编程逻辑器件开发套件 ALINX/上海芯驿电子 AX7050 AX7050数据手册

AX7050封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1499
库存: 10
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1499
