ACU5EV

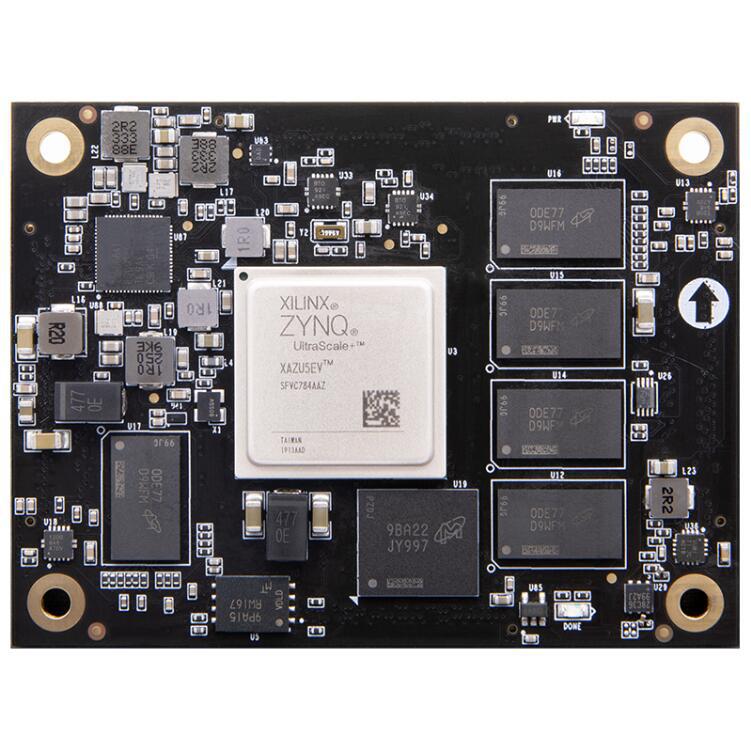

产品描述: 基于XILINX MPSOC FPGA,XCZU5EV-2SFVC784I的核心板
供应商型号: SG-ACU5EV
供应商: 云汉优选
标准整包数: 1
ALINX/上海芯驿电子 可编程逻辑器件开发套件 ACU5EV

ACU5EV概述

    ACU5EV 核心板技术手册

    产品简介


    ACU5EV 核心板是一款基于 Xilinx 公司 Zynq UltraScale+ MPSoCs EV 系列的高性能开发平台。该核心板主要集成了 ARM 处理器、可编程逻辑单元(PL)、高性能 DDR4 SDRAM、闪存存储等组件,旨在为用户提供强大的处理能力和灵活的可编程能力。ACU5EV 主要应用于嵌入式系统、工业自动化、医疗设备、通信设备等多个领域。

    技术参数


    - CPU: 4 个 ARM Cortex-A53 处理器,主频可达 1.5GHz,每个 CPU 具有 32KB 一级指令和数据缓存,1MB 二级缓存;2 个 ARM Cortex-R5 处理器,主频可达 600MHz,每个 CPU 具有 32KB 一级缓存及 128K 紧耦合内存。
    - DDR4 SDRAM:
    - PS 端:4 片 MT40A512M16LY-062E,组成 64 位数据总线带宽和 4GB 的容量,最高运行速度可达 1200MHz(数据速率 2400Mbps)。
    - PL 端:1 片 MT40A512M16LY-062E,16 位数据总线宽度和 1GB 的容量,最高运行速度可达 1066MHz(数据速率 2132Mbps)。
    - 闪存存储:
    - QSPI FLASH:256MBit,MT25QU256ABA1EW9,主要用于系统启动镜像。
    - eMMC FLASH:8GB,MTFC8GAKAJCN-4M,支持 JEDEC e-MMC V5.0 标准。
    - 时钟配置:
    - PS 系统时钟:33.333MHz。
    - PL 系统时钟:200MHz。
    - 其他接口:
    - 包括 PCIe Gen2 x4、2x USB3.0、SATA 3.1、DisplayPort、4x Tri-mode Gigabit Ethernet、2x USB2.0、2x SD/SDIO、2x UART、2x CAN 2.0B、2x I2C、2x SPI、4x 32b GPIO 等。

    产品特点和优势


    1. 高性能处理能力: 集成了高性能的 ARM Cortex-A53 和 Cortex-R5 处理器,支持多种高速接口,适合复杂计算任务。
    2. 大容量存储: PS 端配备 4GB DDR4 SDRAM,PL 端配备 1GB DDR4 SDRAM,QSPI 和 eMMC 闪存分别用于启动和数据存储,确保系统高效运行。
    3. 灵活的可编程逻辑: PL 端内置丰富的可编程逻辑单元(CLB、DSP Slice、VCU、PCIE3.0、GTH 12.5Gb/s 收发器),可实现定制化的硬件加速和系统设计。
    4. 丰富的外部接口: 提供多种标准接口,支持广泛的应用场景,如通信、工业控制等。

    应用案例和使用建议


    - 工业自动化: 可用于实时控制系统,利用其高性能处理器进行复杂运算和数据处理,配合丰富的接口实现对外部设备的精准控制。
    - 通信设备: 利用其强大的 PCIe 和 USB3.0 接口,实现高速数据传输,适用于网络通信设备。
    - 医疗设备: 可用于医疗成像系统,图像视频处理器 Mali-400 MP2 可支持高清图像处理,满足医疗领域的需求。
    使用建议:
    - 仔细规划系统布局和布线,确保信号完整性,特别是在处理高速信号如 DDR4 时。
    - 注意电源管理和散热设计,尤其是对于长时间高负载运行的场景。

    兼容性和支持


    - 兼容性: 与其他标准接口设备兼容,如 PCIe 设备、USB 设备等。
    - 支持和服务: 提供详细的技术文档和快速响应的技术支持服务,帮助用户解决问题和优化系统。

    常见问题与解决方案


    1. 问题: DDR4 信号不稳定导致系统频繁重启。
    - 解决方案: 检查 PCB 布线是否符合阻抗匹配要求,确保信号完整性。增加匹配电阻或终端电阻,重新配置时钟频率。
    2. 问题: QSPI Flash 启动失败。
    - 解决方案: 确认 QSPI Flash 的初始化配置正确,检查引脚配置是否与原理图一致。使用正确的启动配置文件。

    总结和推荐


    ACU5EV 核心板凭借其高性能的处理器、大容量的存储和丰富的接口,适用于多种复杂和高性能的应用场景。通过合理的规划和设计,可以发挥其最大效能。因此,我们强烈推荐这一产品给寻求高性能开发平台的工程师和技术爱好者。
