ADS8-V1EBZ

厂牌: ANALOG DEVICES
产品描述: ADC Evaluation Board
供应商型号: 505-ADS8-V1EBZ-ND
供应商: Digi-Key
标准整包数: 1

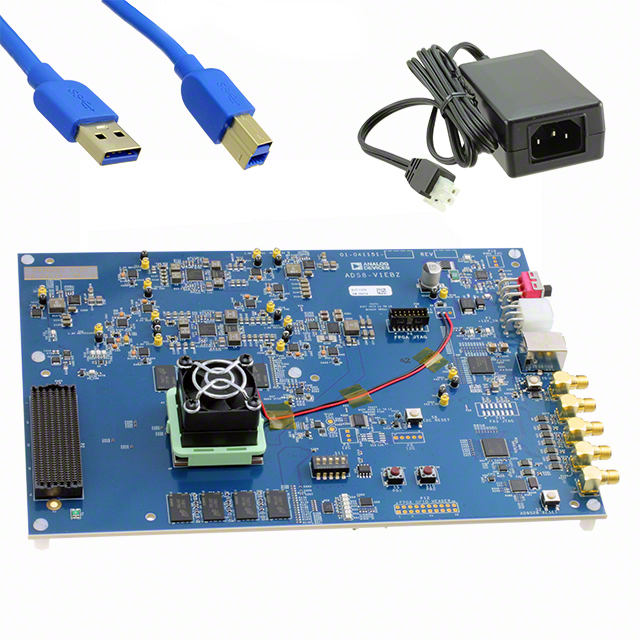

ANALOG DEVICES 可编程逻辑器件开发套件 ADS8-V1EBZ

ADS8-V1EBZ概述

    ADS8-V1EBZ 高速评估板技术手册

    1. 产品简介


    ADS8-V1EBZ 是一款专为高速模数转换器(ADC)设计的评估板。它旨在支持高速数据转换器的评估,特别适用于JESD204B比特率高达16Gbps的应用场景。该评估板可以用于快速测试和验证高速ADC的性能,并且支持多种硬件和软件工具,为开发人员提供了便捷的操作界面和详细的文档资料。

    2. 技术参数


    - 处理器: Xilinx Kintex Ultrascale XCKU040-3FFVA1156E FPGA
    - 连接器: 一个FMC+连接器
    - 传输速率: 通过一个FMC+连接器支持20个16Gbps收发器
    - 存储器: DDR4 SDRAM
    - 接口: 简单的USB 3.0端口接口
    工作环境
    - 温度范围: 标准工作温度范围(通常为-40°C至85°C)
    - 电压范围: 电源输入电压需符合标准规格
    性能参数
    - 比特率: 高达16Gbps
    - 数据接收: FPGA负责数据接收
    - 数据传输: ADC作为数据传输源

    3. 产品特点和优势


    - 高性能FPGA: 采用Xilinx Kintex Ultrascale系列的高性能FPGA,确保高速数据处理能力。
    - 强大的传输能力: 通过FMC+连接器支持高达20个16Gbps的高速收发器,使得该评估板能够处理极高的数据传输速率。
    - 灵活的数据存储: 配备DDR4 SDRAM,提供高效的数据缓存和处理能力。
    - 易于集成: 提供简单的USB 3.0接口,便于与电脑和其他设备进行连接。

    4. 应用案例和使用建议


    应用案例
    ADS8-V1EBZ主要用于高速ADC的评估和测试。例如,在连接到指定的高速ADC评估板时,ADS8-V1EBZ可以用作数据采集板。通过图2所示的典型测试设置,用户可以轻松验证ADC的性能。
    使用建议
    为了获得最佳性能,建议用户确保所使用的ADC和评估板完全兼容,并参照相关应用笔记和用户指南进行操作。如果需要更多技术支持,可以通过电子邮件联系ADi公司。

    5. 兼容性和支持


    ADS8-V1EBZ评估板仅限于与指定的Analog Devices评估板一起使用,不适合单独作为通用开发平台。对于通用FPGA开发套件,用户应参考Xilinx及其认可的分销商获取相关信息。此外,还提供了一些特定的DAC应用程序支持。
    软件工具下载链接
    - 高速ADC SPI控制软件:http://www.analog.com/en/design-center/advanced-selection-and-design-tools/interactive-design-tools/spicontroller.html
    - 高速ADC VisualAnalog软件:http://www.analog.com/en/design-center/advanced-selection-and-design-tools/interactive-design-tools/visualanalog.html
    - Analysis | Control | Evaluation (ACE)软件:http://www.analog.com/en/design-center/evaluation-hardware-and-software/ace-software.html

    6. 常见问题与解决方案


    - Q1: 如何安装和配置相关软件?
    A1: 参阅相关应用笔记和用户指南,确保所有软件和驱动程序都正确安装和配置。

    - Q2: 是否可以在非指定的ADC评估板上使用ADS8-V1EBZ?
    A2: 不建议在非指定的ADC评估板上使用ADS8-V1EBZ,因为这可能导致性能不达标或硬件损坏。

    7. 总结和推荐


    综上所述,ADS8-V1EBZ是一款功能强大且专为高速ADC设计的评估板。它不仅提供了出色的性能,还具有易于集成和操作的特点。对于需要评估和测试高速ADC的设计人员而言,ADS8-V1EBZ是一个理想的选择。强烈推荐使用这款评估板来加速产品开发进程。

ADS8-V1EBZ参数

参数
零件状态 在售
包装方式 散装

ADS8-V1EBZ厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADS8-V1EBZ数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 可编程逻辑器件开发套件 ANALOG DEVICES ADS8-V1EBZ ADS8-V1EBZ数据手册

ADS8-V1EBZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 52380.4789
库存: 2
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 52380.47
