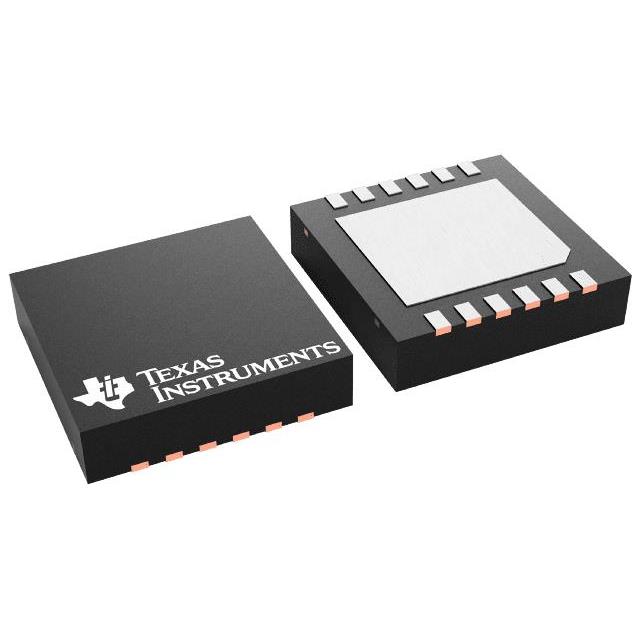

OPA593DNTR

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: High-output-current Precision Operational Amplifier
供应商型号: OPA593DNTR
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS 运算放大器 OPA593DNTR

OPA593DNTR概述

    OPA593 高精度大电流功率运算放大器技术手册

    产品简介


    OPA593 是一款高电压(最高达85V)、高精度(±20μV 偏移电压)、宽带宽(10MHz)、大输出电流(250mA)的精密运算放大器。这款功率放大器适用于多种工业应用,包括半导体测试、半导体制造、可编程直流电源供应、液晶显示器测试以及CT和PET扫描仪等领域。

    技术参数


    - 电源电压范围:
    - 单电源:8V至85V
    - 双电源:±4V至±42.5V
    - 偏移电压:
    - ±20μV(典型值)
    - 偏移电压漂移:
    - ±0.4μV/℃(典型值)
    - 高输出电流:
    - 250mA
    - 宽带宽:
    - 10MHz
    - 高速率:
    - 45V/μs(上升时间)
    - 低噪声:
    - 7nV/√Hz(在10kHz时)
    - 过温过流保护:
    - 包括过温过流标志
    - 工作温度范围:
    - -40°C至+125°C
    - 封装形式:
    - 12引脚WSON(4.00mm x 4.00mm)

    产品特点和优势


    OPA593 的主要优势在于其卓越的偏移电压和偏移电压漂移控制,通过激光调校技术实现了±20μV和±0.4μV/℃的偏移电压和偏移电压漂移。此外,它具有较高的输出电流和宽带宽,能够处理大负载并保持信号完整性。集成的过温过流保护机制确保了系统的稳定运行。这款放大器的多功能输入配置使得它能够适应多通道系统的需求,提升系统整体性能。

    应用案例和使用建议


    OPA593 广泛应用于半导体测试设备中,例如用于检测半导体芯片的功能和特性。其高输出电流和高带宽使其非常适合于需要高功率和快速响应的应用,如可编程直流电源供应。另外,在医疗成像设备如CT和PET扫描仪中,OPA593能够提供稳定的电压和电流输出,以保证图像的质量。
    使用建议:
    - 在使用OPA593进行高精度测量时,确保提供稳定的电源电压。
    - 考虑到其高输出电流能力,合理设计外部电阻以准确限制输出电流,防止电路过载。
    - 注意其工作温度范围,尤其是在极端环境下,确保散热设计合理以避免过热。

    兼容性和支持


    OPA593 支持广泛的电源电压范围,并且与多种电源和负载条件兼容。制造商提供了详细的文档和支持资源,包括安装指南、应用程序笔记和软件工具。如果您在使用过程中遇到问题,可以访问官方网站获取最新的技术支持和资源。

    常见问题与解决方案


    1. 问题: 设备启动时出现过温警告。
    - 解决方案: 检查系统散热设计,确保通风良好,必要时增加外部散热措施。

    2. 问题: 输出电流不足。
    - 解决方案: 确认外部电阻配置正确,并检查输入电源电压是否在额定范围内。

    3. 问题: 输出噪声过大。
    - 解决方案: 检查外部电路是否有电磁干扰,调整接地线和滤波电容以减少噪声。

    总结和推荐


    OPA593 运算放大器凭借其出色的性能参数、高稳定性以及广泛的应用范围,成为了高精度大电流应用的理想选择。无论是半导体测试还是医疗成像,OPA593都能提供可靠的支持。强烈推荐在需要高精度、高电流输出的应用中使用此产品。

OPA593DNTR参数

参数
电路数 -
CMRR - 共模抑制比 -
最小工作供电电压 -
-3db带宽 -
典型增益带宽 -
典型供电电流 -
最大工作供电电压 -
输出类型 -
典型输入噪声电压密度 -
关闭 -
放大器类型 -
通道数量 -
典型压摆率 -
电流 - 输入偏置 -
每个通道的输出电流 -
Vos - 输入偏置电压 -
包装方式 卷带包装

OPA593DNTR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA593DNTR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA593DNTR OPA593DNTR数据手册

OPA593DNTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
