TMUX6201RQXR

厂牌: TEXAS INSTRUMENTS
产品描述: 0.45ns(Typ)@±15V|0.5ns(Typ)@±5V|1ns(Typ)@36Vns 单相,双相 1 1 4.5V 36V 500mA
供应商型号: TMUX6201RQXR
供应商: 国内现货
标准整包数: 1000

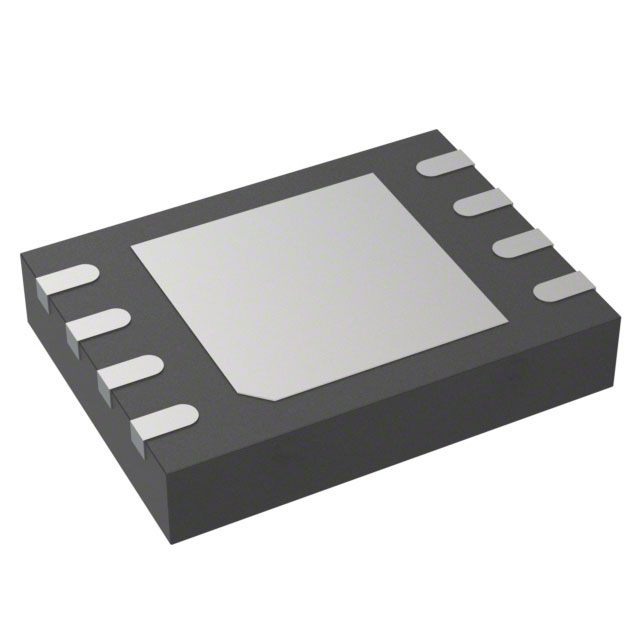

TEXAS INSTRUMENTS 模拟开关/多路复用器 TMUX6201RQXR

TMUX6201RQXR概述

    TMUX620x 36V低导通电阻单通道精密开关产品综述

    产品简介


    TMUX620x是一款由德州仪器(Texas Instruments)生产的低导通电阻单通道精密开关,适用于多种工业和测试设备。该产品具有双电源范围(±4.5V至±18V)和单电源范围(4.5V至36V),能够支持双向模拟和数字信号的传输。TMUX620x广泛应用于光网络、光测试设备、有线网络、工厂自动化、可编程逻辑控制器(PLC)、半导体测试等领域。

    技术参数


    - 工作电压范围:±4.5V至±18V(双电源);4.5V至36V(单电源)
    - 导通电阻:1.2Ω
    - 电荷注入:-10pC
    - 操作温度范围:-40°C至+125°C
    - 逻辑输入兼容性:1.8V逻辑兼容
    - 安全功能:失效保护逻辑
    - 双向信号路径:具备
    - 断开优先于接通:具备

    产品特点和优势


    - 低导通电阻:使得信号传输更加高效且损失小。
    - 低电荷注入:减少信号失真,提高信号质量。
    - 宽温工作范围:能够在极端环境下稳定工作。
    - 集成下拉电阻:简化电路设计,提升系统可靠性。
    - 失效保护逻辑:增强设备安全性,防止潜在损坏。

    应用案例和使用建议


    TMUX620x的主要应用领域包括光网络、光测试设备、工厂自动化和半导体测试等。例如,在工厂自动化中,TMUX620x可以用于控制和监测生产线上的传感器信号。使用时应注意以下几点:
    - 在连接电源之前,确保逻辑控制引脚已经处于安全状态。
    - 选择合适的封装形式以满足不同的空间需求。
    - 考虑到长期可靠性和稳定性,建议采用较大的耦合电容。

    兼容性和支持


    - 兼容性:TMUX620x可以与1.8V逻辑兼容,这使得它与多种微控制器和处理器相兼容。
    - 支持:德州仪器提供详尽的技术文档和支持资源,包括详细的用户指南和技术手册,帮助用户进行设计和调试。

    常见问题与解决方案


    - 问题:当开关未正常导通时,如何诊断?
    解决方案:首先检查电源电压是否在规定范围内,再确认逻辑控制引脚是否正确设置。
    - 问题:设备过热如何处理?
    解决方案:确保散热设计符合要求,必要时使用外部散热片或风扇。

    总结和推荐


    TMUX620x凭借其出色的导通电阻、宽工作温度范围和广泛的电源兼容性,成为多种工业应用中的理想选择。此外,德州仪器提供的详细技术支持和文档使得其易于集成和调试。因此,强烈推荐在光网络、工厂自动化和半导体测试等应用中使用TMUX620x。
    这份综述提供了对TMUX620x技术手册的全面解读,涵盖了产品的基本特性、技术规格、应用案例以及实用建议,为用户提供了详细的信息以便做出明智的选择。

TMUX6201RQXR参数

参数
最大工作供电电压 36V
电路数量 -
最小工作供电电压 4.5V
高电平输出电流 500mA
低电平输出电流 -
输入数量 1
供电类型 单相,双相
传播延迟时间 0.45ns(Typ)@±15V|0.5ns(Typ)@±5V|1ns(Typ)@36Vns
输出数量 1
包装方式 卷带包装

TMUX6201RQXR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TMUX6201RQXR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 模拟开关/多路复用器 TEXAS INSTRUMENTS TMUX6201RQXR TMUX6201RQXR数据手册

TMUX6201RQXR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 10.443
2000+ ¥ 10.1775
3000+ ¥ 9.912
库存: 6000
起订量: 1000 增量: 2500
交货地:
最小起订量为:1000
合计: ¥ 10443
直接购买
