72V70190PFG

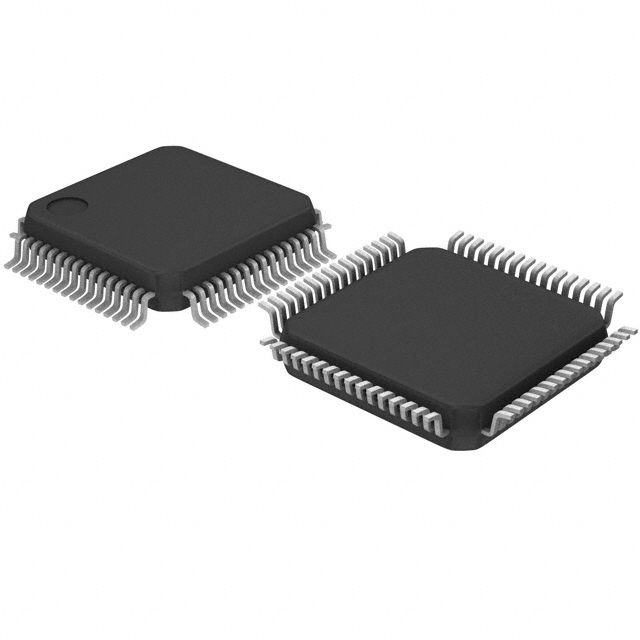

产品描述: 单相 1 3V 3.6V TQFP-64 贴片安装 14mm*14mm*1.4mm
供应商型号: 972-72V70190PFG
供应商: Mouser
标准整包数: 1
RENESAS ELECTRONICS 模拟开关/多路复用器 72V70190PFG

72V70190PFG概述


    产品简介




    IDT72V70190 是一款由Integrated Device Technology, Inc.(IDT)生产的256 x 256通道非阻塞数字开关,其工作速率可达2.048 Mb/s。该产品主要用于处理语音通道和数据通道的数据交换,广泛应用于通信系统中。它能够接受多达8个2.048 Mb/s的数据流,并具备可编程的时隙切换功能,适用于各种复杂的通信应用场景。


    技术参数




    - 工作电压:3.3V
    - 电源范围:3.3V I/O,5V耐受输入
    - 工作温度范围:-40°C 到 +85°C
    - 通道数:256 x 256
    - 数据率:2.048 Mb/s
    - 内存大小:最大可达256字节
    - 接口模式:支持非多路复用和多路复用的微处理器接口
    - 延迟选择:可编程时隙切换,支持变量和固定延迟模式
    - 封装形式:64针薄型塑料四方扁平封装(TQFP)和64针小型薄型四方扁平封装(STQFP)


    产品特点和优势




    1. 非阻塞切换:IDT72V70190能够在2.048 Mb/s的数据速率下进行256 x 256通道的非阻塞切换,确保高可靠性和低延迟。
    2. 灵活的延迟控制:提供多种延迟模式,以适应不同的应用需求。例如,在语音应用中采用可变延迟可以确保最小延迟,而在宽频数据应用中采用固定延迟以保持帧完整性。
    3. 高兼容性:支持非多路复用和多路复用的微处理器接口,易于集成到不同的系统环境中。
    4. 耐用性:能够在-40°C 到 +85°C的宽广温度范围内稳定运行,适用于各种恶劣环境。


    应用案例和使用建议




    应用场景:IDT72V70190通常用于大规模的通信系统,如公共电话交换网(PSTN)、数字交换机和多路复用器中。这些系统需要高效而可靠的时隙切换来传输和管理多个语音和数据通道。

    使用建议:
    - 在设计电路时,应考虑系统的工作温度范围,选择合适的封装形式(TQFP 或 STQFP),并确保良好的散热设计。
    - 为了确保最佳性能,应根据具体的应用需求选择合适的延迟模式。在语音应用中选择可变延迟,在数据应用中选择固定延迟。
    - 定期校准输入时隙偏移,以补偿因路径差异导致的延迟,这有助于提高系统的整体性能。


    兼容性和支持




    IDT72V70190与多种微处理器接口兼容,支持Intel和Motorola的多路复用和非多路复用结构。此外,IDT还提供了详尽的技术文档和支持服务,帮助用户更好地理解和使用该产品。用户可以在IDT的官方网站上找到相关文档和技术支持资源。


    常见问题与解决方案




    | 问题 | 解决方案 |
    | --- | --- |
    | 系统无法正常工作 | 检查电源电压和工作温度范围,确保系统环境符合产品要求。 |
    | 数据传输错误 | 校准输入时隙偏移值,检查数据连接线是否有松动。 |
    | 接口通信问题 | 检查微处理器接口配置是否正确,确认IM引脚设置。 |


    总结和推荐




    总体而言,IDT72V70190是一款功能强大且性能稳定的数字开关,适用于多种通信应用场景。它具有非阻塞切换、灵活的延迟控制和高兼容性等显著优势。对于需要高效管理和传输大量语音和数据通道的应用场合,IDT72V70190无疑是一个理想的选择。鉴于其广泛的适用性和可靠性,我们强烈推荐在相关项目中使用该产品。

72V70190PFG参数

参数
最小工作供电电压 3V
输入数量 -
电路数量 1
最大工作供电电压 3.6V
传播延迟时间 -
低电平输出电流 -
高电平输出电流 -
输出数量 -
供电类型 单相
长*宽*高 14mm*14mm*1.4mm
通用封装 TQFP-64
安装方式 贴片安装
零件状态 在售
包装方式 托盘

72V70190PFG厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

72V70190PFG数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 模拟开关/多路复用器 RENESAS ELECTRONICS 72V70190PFG 72V70190PFG数据手册

72V70190PFG封装设计

查看详情并下载
Symbol
Footprint
3D Model
