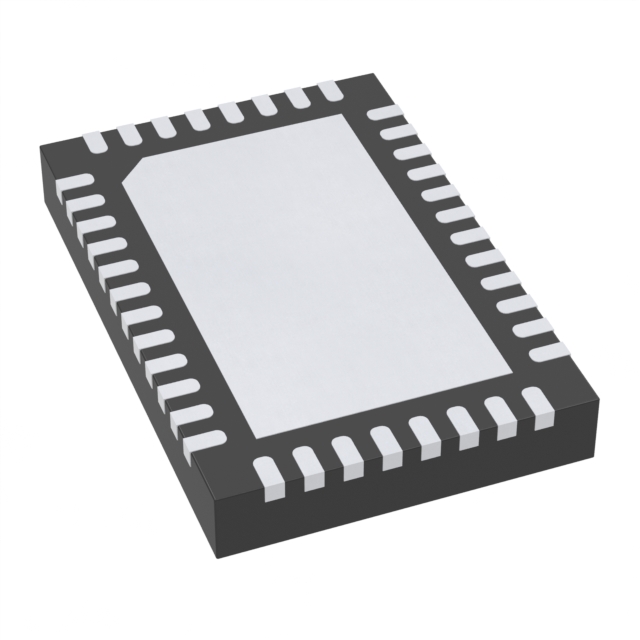

TUSB564IRNQT

厂牌: TEXAS INSTRUMENTS
产品描述: 德州仪器 USB 桥接集成电路, 支持USB 3.1, 40 Pin针
供应商型号: TUSB564IRNQT
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 模拟开关/多路复用器 TUSB564IRNQT

TUSB564IRNQT概述

    TUSB564 USB Type-C™ DP Alt Mode 8.1 Gbps Sink-Side Linear Redriver Crosspoint Switch

    1. 产品简介


    TUSB564 是由德州仪器(Texas Instruments)生产的USB Type-C™ 接收端交叉开关。该芯片主要用于支持高达5 Gbps的USB 3.1 Gen 1和高达8.1 Gbps的DisplayPort 1.4信号处理,适用于多种应用场景,如显示器、HDTV、投影仪和扩展坞等。它特别设计用于上行方向的USB Type-C连接器,以提供增强的数据传输能力和信号补偿功能。

    2. 技术参数


    - 电气特性
    - 最大工作电压:VCC = 4V
    - 差分输入电压范围:±2.5V
    - 热阻抗
    - 界面到空气热阻(RθJA):37.6°C/W
    - 界面到顶部封装热阻(RθJC(top)):20.7°C/W
    - 界面到底部封装热阻(RθJC(bot)):2.3°C/W
    - 电源噪声:VCC 上的电源噪声为100 mV
    - 绝对最大额定值
    - 环境温度:TUSB564(0°C 至 70°C),TUSB564I(-40°C 至 85°C)
    - 供电电压范围:-0.3V 至 4V

    3. 产品特点和优势


    - 高速数据传输:支持高达8.1 Gbps的DisplayPort 1.4数据速率和高达5 Gbps的USB 3.1 Gen 1数据速率。
    - 低功耗架构:具备超低功耗架构,能效高。
    - 自动控制:具备自动LFPS去重发控制功能,符合USB 3.1认证要求。
    - 环境适应性强:工业级温度范围:-40°C至85°C,商用温度范围:0°C至70°C。
    - 灵活配置:可通过GPIO或I²C进行配置,支持热插拔。

    4. 应用案例和使用建议


    - 典型应用:应用于各种显示器、HDTV、投影仪及扩展坞设备。
    - 使用建议:建议在配置过程中充分考虑环境温度对芯片性能的影响,合理设置电压以确保最佳运行效果。

    5. 兼容性和支持


    - 兼容性:支持USB 3.1 Gen 1标准和DisplayPort 1.4标准,可与多种接口设备配合使用。
    - 技术支持:德州仪器提供了详细的文档和技术支持,包括编程指南和参考设计,便于用户快速理解和使用。

    6. 常见问题与解决方案


    - 问题1:如何正确配置TUSB564?
    - 解决方案:通过GPIO或I²C接口进行配置,具体配置方法请参考技术手册中的编程指南。

    - 问题2:当设备出现不正常工作时,如何检查电源电压?
    - 解决方案:确保电源电压稳定在3.3V至3.6V之间,过高的电压可能导致设备损坏。

    7. 总结和推荐


    TUSB564是一款高性能的USB Type-C™接收端交叉开关,适用于需要高速数据传输和低功耗的应用场景。其独特的功能使其在市场上具有显著的竞争优势。综合来看,强烈推荐使用该产品来提升各类终端设备的性能表现。
    以上是对TUSB564的技术手册内容的综述和分析,希望对用户选择和使用该产品有所帮助。

TUSB564IRNQT参数

参数
低电平输出电流 -
供电类型 单相
输入数量 -
输出数量 -
最大工作供电电压 3.6V
最小工作供电电压 3V
高电平输出电流 -
传播延迟时间 -
电路数量 1
6.1mm(Max)
4.1mm(Max)
750μm(Max)
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

TUSB564IRNQT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TUSB564IRNQT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 模拟开关/多路复用器 TEXAS INSTRUMENTS TUSB564IRNQT TUSB564IRNQT数据手册

TUSB564IRNQT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 28.0486
2000+ ¥ 27.3355
3000+ ¥ 26.6224
库存: 30000
起订量: 1000 增量: 250
交货地:
最小起订量为:1000
合计: ¥ 28048.6
