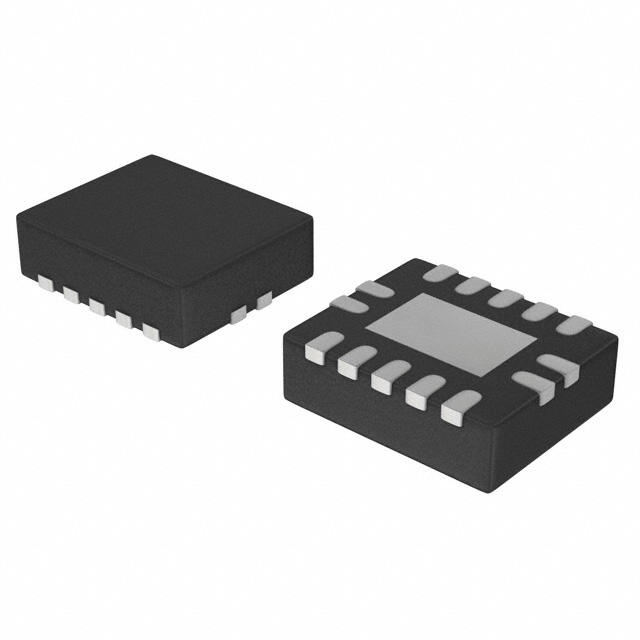

74CBTLV3125BQ,115

厂牌: NEXPERIA
产品描述: 0.31ns 单相 4 4 4 2.3V 3.6V DHVQFN-14 贴片安装,黏合安装
供应商型号: AV-S-74CBTLV3125BQ,115
供应商: Avnet
标准整包数: 3000
NEXPERIA 模拟开关/多路复用器 74CBTLV3125BQ,115

74CBTLV3125BQ,115概述

    74CBTLV3125 4-bit Bus Switch 技术手册解析

    1. 产品简介


    74CBTLV3125 是一款高集成度、低功耗的4位总线开关芯片,由Nexperia公司设计生产。该芯片主要用于高速数据传输和信号隔离,广泛应用于通信设备、计算机接口及工业自动化控制等领域。74CBTLV3125 能够提供最低阻抗的开关连接,并支持从2.3V到3.6V的宽电压范围操作。

    2. 技术参数


    - 输入输出电压范围:2.3V至3.6V
    - 逻辑电平:
    - 高电平输入电压(VCC = 2.3V至2.7V):≥1.7V
    - 高电平输入电压(VCC = 3.0V至3.6V):≥2.0V
    - 低电平输入电压(VCC = 2.3V至2.7V):≤0.7V
    - 低电平输入电压(VCC = 3.0V至3.6V):≤0.9V
    - 开关电阻(RON):在不同的电流条件下,开关电阻范围为4.0Ω至15.0Ω
    - 传播延迟时间(tpd):2.3V至2.7V时为0.13ns至0.20ns,3.0V至3.6V时为0.20ns至0.31ns
    - 电源电流(ICC):≤50mA
    - 存储温度范围:-65°C至+150°C
    - 工作温度范围:-40°C至+125°C

    3. 产品特点和优势


    - 高可靠性:符合JEDEC标准,具备超过2000V的HBM静电放电防护能力
    - 低功耗:采用CMOS工艺,具有较低的静态功耗
    - 热增强封装:多种封装选项,包括SSOP16、TSSOP14、DHVQFN14,能够有效散热
    - 开关速度:快速切换,传播延迟时间短
    - 抗噪性能:具备高噪声抑制能力,能适应广泛的输入信号变化范围

    4. 应用案例和使用建议


    74CBTLV3125 主要用于需要高速数据传输的应用场合,例如:
    - 以太网通信:用于隔离和转换不同接口之间的信号
    - 计算机主板:实现内部总线信号的连接与隔离
    - 工业自动化:作为信号中继,提高信号传输稳定性
    使用建议:
    - 在设计时确保电源稳定,并通过适当的电路设计避免过压和反向电流的影响
    - 为了保证最佳性能,建议将nOE引脚通过拉高电阻接至VCC
    - 定期检查电源供应和信号完整性,特别是在高温或低温环境下运行时

    5. 兼容性和支持


    74CBTLV3125 支持多种封装形式,可与其他标准器件无缝对接,适用于多种电路布局。Nexperia公司提供了全面的技术支持,包括详尽的技术文档、在线技术支持以及客户支持热线。

    6. 常见问题与解决方案


    - 问题:设备在某些情况下无法正常开启
    - 解决方案:检查nOE引脚是否正确接至VCC并通过拉高电阻连接
    - 问题:信号传输过程中出现延迟
    - 解决方案:调整外部电路设计,优化负载电容和电阻值,以减少传播延迟
    - 问题:设备在低温环境中运行不稳定
    - 解决方案:使用热增强封装并确保设备工作在推荐的工作温度范围内

    7. 总结和推荐


    74CBTLV3125 作为一款高性能的4位总线开关,具有广泛的应用场景和出色的电气特性。其高可靠性和低功耗使其成为现代电子设备的理想选择。鉴于其优异的性能和稳定性,我们强烈推荐在各类数据传输和信号处理应用中采用此款芯片。

74CBTLV3125BQ,115参数

参数
输出数量 4
最小工作供电电压 2.3V
电路数量 4
输入数量 4
高电平输出电流 -
供电类型 单相
最大工作供电电压 3.6V
低电平输出电流 -
传播延迟时间 0.31ns
通用封装 DHVQFN-14
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

74CBTLV3125BQ,115厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

74CBTLV3125BQ,115数据手册

厂牌 PDF简要描述 下载
NEXPERIA 模拟开关/多路复用器 NEXPERIA 74CBTLV3125BQ,115 74CBTLV3125BQ,115数据手册

74CBTLV3125BQ,115封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.1923 ¥ 1.7019
6000+ $ 0.1748 ¥ 1.5472
39000+ $ 0.1626 ¥ 1.4391
72000+ $ 0.158 ¥ 1.3979
库存: 6000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 5105.7
直接购买
加入购物车
