74HC237D-Q100J

厂牌: NEXPERIA
产品描述: 285ns 单相 1 2V 6V 5.2mA 5.2mA SO-16 贴片安装,黏合安装
供应商型号: CY-74HC237D-Q100J
供应商: Avnet
标准整包数: 1

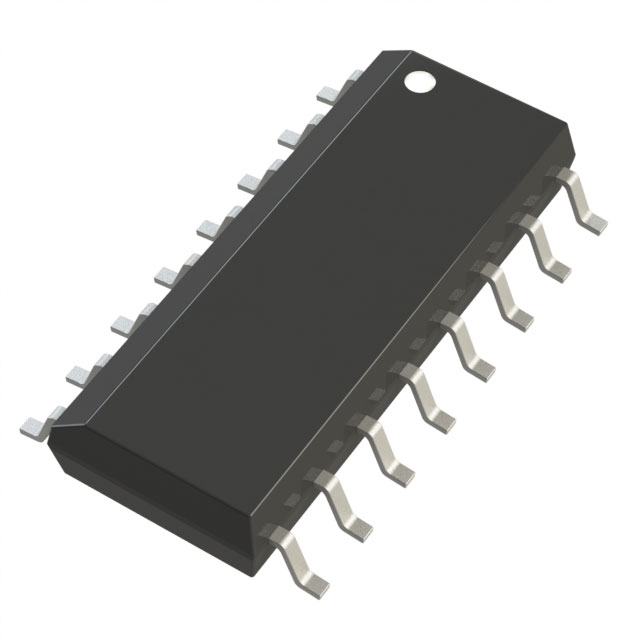

NEXPERIA 模拟开关/多路复用器 74HC237D-Q100J

74HC237D-Q100J概述


    产品简介


    74HC237-Q100 是一款具有地址锁存功能的3线到8线解码器和解复用器。该器件将3线到8线解码功能与3位存储锁存器相结合。当启用锁存器(LE输入为低电平)时,74HC237-Q100 作为3线到8线活动低电平解码器。当锁存使能(LE输入)从低电平变为高电平时,会在锁存器中存储前一次输入的数据,之后的地址变化将被忽略,直到LE重新变为低电平。输出使能输入(E1 和 E2)独立于地址输入或锁存操作来控制输出状态。所有输出默认为高电平,除非 E1 为低电平且 E2 为高电平。74HC237-Q100 适用于3态系统中的非重叠解码器实现以及总线导向系统中的存取地址应用。此外,该产品符合AEC-Q100标准(等级1),适合汽车应用。

    技术参数


    - 供电电压:2.0 V 至 6.0 V
    - 工作温度范围:-40°C 至 +125°C
    - 逻辑符号和功能图:参见相关图表
    - 静态特性:详细参见表6
    - 动态特性:详细参见表7
    - 限制值:详细参见表4
    - 封装:SO16塑料小外形封装;16引脚;宽3.9毫米
    - 输入容限:VCC 至 GND 范围内
    - 电源电流:最大50 mA
    - 存储温度范围:-65°C 至 +150°C
    - 总功耗:最高500 mW

    产品特点和优势


    - 符合AEC-Q100(等级1)标准
    - 结合了3线到8线解码和3位锁存功能
    - 支持多个输入使能,便于扩展或独立控制
    - 活动高电平互斥输出
    - 低功耗
    - 符合JEDEC标准7A
    - 高ESD保护:MIL-STD-883方法3015超过2000 V;人体模型HBM超过2000 V;机器模型MM超过200 V(C=200 pF, R=0Ω)

    应用案例和使用建议


    应用案例
    74HC237-Q100 可以用于实现一个6线到64线的解码器(参见图10)。该应用可以将地址存储并用于多路选择,尤其适用于复杂的电路设计,如总线驱动系统或3态系统。
    使用建议
    - 在设计时确保输入和输出信号满足规定的电压和频率范围。
    - 确保锁存使能(LE)信号正确配置,以避免不必要的状态变化。
    - 在处理大负载时,注意考虑总功耗和散热问题。

    兼容性和支持


    74HC237-Q100 适用于广泛的电子设备,由于其多功能性,可以轻松集成到不同的电路设计中。生产商提供技术支持,可以通过当地销售办事处获取详细的产品文档和进一步的帮助。

    常见问题与解决方案


    - 问题1:LE信号配置错误导致输出不稳定
    - 解决方法:确认LE信号配置正确,确保输入信号在低电平时锁存数据。
    - 问题2:输出无法切换到低电平
    - 解决方法:检查E1和E2使能信号,确保E1为低电平且E2为高电平。
    - 问题3:功耗超出预期
    - 解决方法:优化电路设计,减少不必要的开关状态变化,并确保符合规定的电源电流和总功耗。

    总结和推荐


    74HC237-Q100 是一款功能强大且灵活的解码器,特别适用于复杂电路设计和汽车应用。其高可靠性、低功耗和广泛的温度范围使其在市场上具有很强的竞争力。结合其易于扩展的特性,推荐给需要高性能和稳定性的应用场合。通过仔细遵循使用指南和注意事项,您可以充分利用该器件的功能并获得最佳效果。

74HC237D-Q100J参数

参数
供电类型 单相
高电平输出电流 5.2mA
电路数量 1
输入数量 -
最大工作供电电压 6V
传播延迟时间 285ns
输出数量 -
低电平输出电流 5.2mA
最小工作供电电压 2V
10mm(Max)
4mm(Max)
1.45mm(Max)
通用封装 SO-16
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

74HC237D-Q100J厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

74HC237D-Q100J数据手册

厂牌 PDF简要描述 下载
NEXPERIA 模拟开关/多路复用器 NEXPERIA 74HC237D-Q100J 74HC237D-Q100J数据手册

74HC237D-Q100J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.2118 ¥ 1.8235
1000+ $ 0.2059 ¥ 1.7398
5000+ $ 0.2059 ¥ 1.7398
库存: 4786
起订量: 549 增量: 1
交货地:
最小起订量为:500
合计: ¥ 911.75
