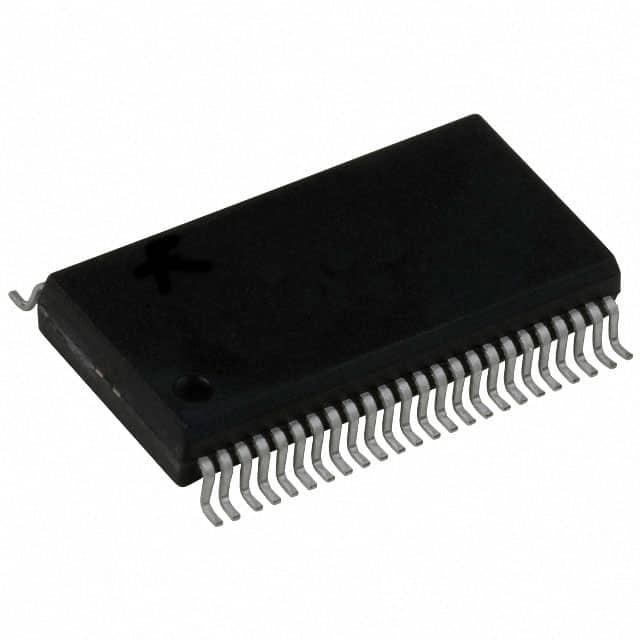

CCBT16245IDGGRQ1

厂牌: TEXAS INSTRUMENTS
产品描述: 0.25ns 单相 16 16 2 4.5V 5.5V TSSOP-48 贴片安装 12.5mm*6.1mm*1.15mm
供应商型号: 25E-CCBT16245IDGGRQ1
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 模拟开关/多路复用器 CCBT16245IDGGRQ1

CCBT16245IDGGRQ1概述

    SN74CBT16245 16-Bit Bus Switch Technical Overview

    1. 产品简介


    SN74CBT16245 是一款由德州仪器生产的 16 位高速 TTL 兼容总线开关,采用标准的 ’16245 引脚布局。该芯片旨在实现两个 8 位低阻抗开关之间的无缝切换,广泛应用于汽车、宽带、数字控制等领域。

    2. 技术参数


    - 引脚配置:采用 SSOP 和 TSSOP 封装,共有 48 个引脚,具体配置见附图。
    - 电气特性:
    - 供电电压范围:4 V 到 5.5 V
    - 输入电压范围:-0.5 V 到 7 V
    - 持续通道电流:128 mA
    - 输入钳位电流:-50 mA(VI/O < 0)
    - 热阻抗:
    - DGG 封装:70 °C/W
    - DL 封装:63 °C/W
    - 存储温度范围:-65 °C 到 150 °C

    3. 产品特点和优势


    - 标准引脚布局:符合 ’16245 类型的标准引脚配置,便于集成和布线。
    - 低导通电阻:开关导通电阻最低可达 5 Ω,减少了信号传输时的延迟。
    - TTL 兼容输入电平:适用于现有 TTL 系统的无缝升级。
    - 出色的防静电保护:人体模型 (HBM) 为 2000 V,机模型 (MM) 为 200 V,带电器件模型 (CDM) 为 1000 V。
    - 高可靠性:Latch-up 性能超过 100 mA(根据 JESD 78, Class II)。

    4. 应用案例和使用建议


    - 汽车应用:适合于车身控制模块、发动机管理和其他汽车系统中,满足高可靠性的要求。
    - 数字控制:在数字控制系统中,可以用于数据总线的快速切换,减少信号传输延迟。
    - 使用建议:
    - 在连接到高电平时,确保所有未使用的控制输入保持在 VCC 或 GND 以确保正确操作。
    - 注意在实际应用中,测试时需考虑负载电容的影响,从而准确测量传播延迟。

    5. 兼容性和支持


    - 兼容性:与标准 TTL 系统兼容,可以方便地替换现有系统中的同类器件。
    - 支持和维护:德州仪器提供详尽的技术文档和支持服务,确保用户在使用过程中获得及时的帮助。

    6. 常见问题与解决方案


    - Q: 开关导通电阻过高?
    - A: 检查 VCC 电压是否在 4.5 V 至 5.5 V 之间,确保输入控制电压在规定的范围内。
    - Q: 输入信号无法通过开关?
    - A: 确认 OE 引脚是否处于低电平,以使开关导通。如果 OE 高电平,则输出处于高阻态。

    7. 总结和推荐


    - 优点:SN74CBT16245 具有低导通电阻、TTL 兼容输入、出色的防静电保护等显著优点,适用于多种应用场景,特别是对可靠性要求较高的场合。
    - 推荐:强烈推荐用于需要高性能和高可靠性的电子设计中,尤其是在汽车电子和数字控制系统中表现尤为出色。

CCBT16245IDGGRQ1参数

参数
电路数量 2
最大工作供电电压 5.5V
最小工作供电电压 4.5V
传播延迟时间 0.25ns
低电平输出电流 -
输入数量 16
输出数量 16
供电类型 单相
高电平输出电流 -
长*宽*高 12.5mm*6.1mm*1.15mm
通用封装 TSSOP-48
安装方式 贴片安装
应用等级 汽车级
零件状态 停产
包装方式 散装,卷带包装
