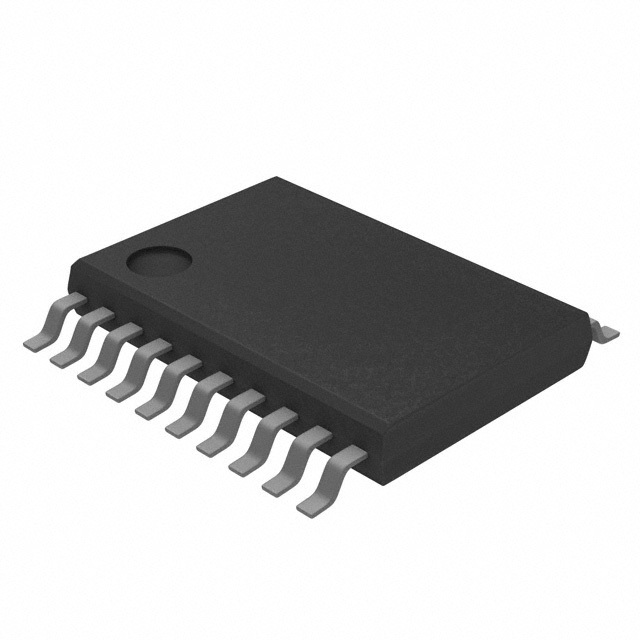

74CBTLV3245APWRG4

厂牌: TEXAS INSTRUMENTS
产品描述: 0.25ns 单相 1 2.3V 3.6V TSSOP-20 贴片安装,黏合安装 6.5mm*4.4mm*1.15mm
供应商型号: 74CBTLV3245APWRG4
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 模拟开关/多路复用器 74CBTLV3245APWRG4

74CBTLV3245APWRG4概述


    产品简介


    产品类型: 低压八位场效应管总线开关
    主要功能:
    - 八位高通导率的总线切换
    - 5欧姆的开关连接
    - 铁轨到铁轨的数据输入输出端口的切换
    - 支持部分掉电模式操作
    应用领域:
    - 适用于需要快速切换的低电压数字电路
    - 可用于汽车电子、通信设备和消费电子等多个领域

    技术参数


    工作条件:
    - 工作温度范围:-40°C 到 85°C
    - 供电电压范围:2.3 V 到 3.6 V
    - 输入电压范围:-0.5 V 到 4.6 V
    电气特性:
    - 最大连续通道电流:128 mA
    - 输入钳位电流(VI/O < 0):-50 mA
    - 导通电阻(典型值):5Ω 至 7Ω
    - 输入电容(控制端):4 pF
    - 输出电容(OFF 状态):9 pF
    - 输入高电平控制电压(VCC = 2.3 V 到 2.7 V):1.7 V
    - 输入低电平控制电压(VCC = 2.7 V 到 3.6 V):0.8 V
    热特性:
    - 结点至环境热阻(θJA):DW 封装:58°C/W
    - 存储温度范围:-65°C 到 150°C

    产品特点和优势


    特点:
    - 标准 '245 类型引脚布局
    - 拉通性能超过 250 mA(符合 JESD 17 标准)
    - 人体模型静电放电保护超过 2000 V(符合 JESD 22 标准)
    - 支持部分掉电模式操作
    - 高通导率开关,最小化传播延迟
    优势:
    - 降低设计复杂度,易于集成到现有系统中
    - 出色的抗干扰能力和可靠性
    - 能够在广泛的温度范围内正常工作
    - 在不同电源电压下的稳定性能

    应用案例和使用建议


    应用场景:
    - 通信模块:如路由器、交换机中的高速信号传输
    - 车载电子设备:例如车灯控制单元,导航系统等
    - 消费电子产品:如手机、平板电脑的接口转换
    使用建议:
    - 在设计中,确保 OE 引脚通过拉高电阻连接到 VCC,以确保在电源开启或关闭时处于高阻态
    - 考虑到温度范围和供电电压的变化,选择合适的封装以适应不同环境条件
    - 使用参考电路进行调试,确保正确的信号传输

    兼容性和支持


    兼容性:
    - 与标准 '245 设备兼容
    - 可与其他 TI 的相关芯片协同工作
    支持和服务:
    - 详细的用户手册和技术文档
    - TI 客户支持服务

    常见问题与解决方案


    常见问题:
    1. 信号传输不稳定
    - 解决方案: 检查 OE 引脚是否正确接地或接 VCC,确认所有引脚连接无误,尤其是 OE 引脚要正确配置。
    2. 发热问题
    - 解决方案: 确认散热设计是否合理,选择适当的封装和散热材料。必要时增加散热片或风扇。
    3. 输入输出电平不匹配
    - 解决方案: 确保输入输出电压符合规定的范围。如果需要,可以使用电平转换器调整电压。

    总结和推荐


    综合评估:
    - 该产品具有优良的性能参数,广泛的工作温度范围,以及出色的可靠性
    - 适用于多种应用场景,特别是在需要快速切换和低功耗的应用中表现出色
    推荐:
    - 推荐使用该产品,尤其适合对信号传输速度和可靠性要求较高的设计。设计时需注意适当的外围电路设计和散热措施。

74CBTLV3245APWRG4参数

参数
电路数量 1
低电平输出电流 -
输出数量 -
传播延迟时间 0.25ns
供电类型 单相
输入数量 -
高电平输出电流 -
最小工作供电电压 2.3V
最大工作供电电压 3.6V
长*宽*高 6.5mm*4.4mm*1.15mm
通用封装 TSSOP-20
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

74CBTLV3245APWRG4厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

74CBTLV3245APWRG4数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 模拟开关/多路复用器 TEXAS INSTRUMENTS 74CBTLV3245APWRG4 74CBTLV3245APWRG4数据手册
