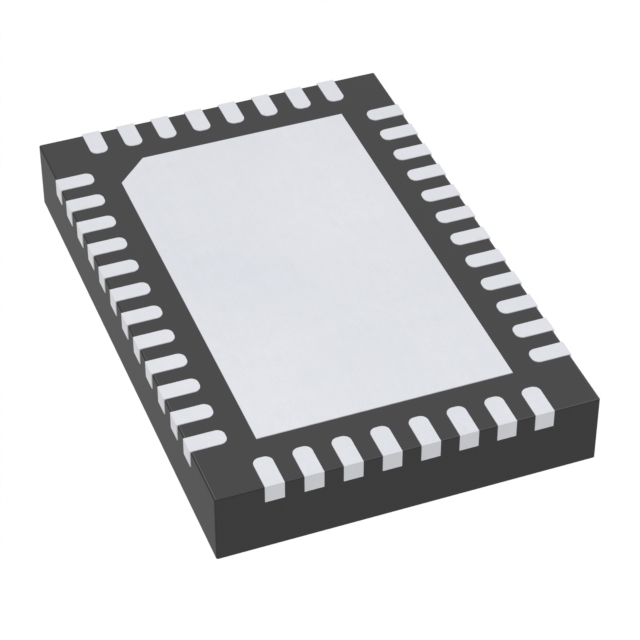

TUSB564RNQT

厂牌: TEXAS INSTRUMENTS
产品描述: 单相 1 3V 3.6V QFN 贴片安装,黏合安装
供应商型号: TUSB564RNQT
供应商: 国内现货
标准整包数: 250
TEXAS INSTRUMENTS 模拟开关/多路复用器 TUSB564RNQT

TUSB564RNQT概述


    产品简介


    TUSB564 是一款由德州仪器(Texas Instruments)生产的 USB Type-C 接口设备,主要用于支持 USB 3.1 Gen 1 和 DisplayPort 1.4 的双模式(Alt Mode)切换。它是一款高带宽线性重驱动器开关(Redriver Crosspoint Switch),能够支持高达 5 Gbps 的 USB 数据传输速率以及 8.1 Gbps 的 DisplayPort 数据传输速率。这款产品特别适用于各种显示器,如监视器、高清电视(HDTV)、投影仪以及扩展坞等场景中。

    技术参数


    - 产品型号:TUSB564
    - 数据传输速率:
    - USB 3.1 Gen 1:最高 5 Gbps
    - DisplayPort 1.4:最高 8.1 Gbps (HBR3)
    - 温度范围:
    - 工业级温度范围:-40°C 至 85°C (TUSB564I)
    - 商用级温度范围:0°C 至 70°C (TUSB564)
    - 封装尺寸:4 mm x 6 mm,0.4 mm 引脚间距的 WQFN 封装
    - 绝对最大额定值:
    - VCC 供电电压范围:-0.3 V 至 4 V
    - 电源噪声:100 mV
    - 电气特性:
    - 输入差分电压范围:±2.5 V
    - 输入电压范围:-0.5 V 至 4 V
    - 热阻信息:
    - 界面到空气的热阻:37.6 °C/W
    - 界面到封装顶部的热阻:20.7 °C/W

    产品特点和优势


    TUSB564 的独特之处在于它能够在两种模式下运行,即 USB 3.1 和 DisplayPort 模式,并且支持高达 8.1 Gbps 的数据传输速率。此外,它具有低功耗架构和线性重驱动器功能,可提供高达 12 dB 的均衡能力。这些特点使得 TUSB564 在工业和商业应用中表现出色,特别是在对高性能和可靠性的要求较高的环境中。

    应用案例和使用建议


    应用案例
    - 显示器:在某些高端显示器中,TUSB564 可以实现 USB 和 DisplayPort 的无缝切换。
    - 高清电视:可以用于连接高清电视,以确保高数据传输速率。
    - 投影仪:为投影仪提供更稳定的数据传输能力。
    - 扩展坞:在扩展坞应用中,TUSB564 可以简化接口管理,提供更好的用户体验。
    使用建议
    1. 确保正确配置 I2C 或 GPIO 模式:根据应用场景选择合适的编程模式,确保正确的信号传输和接收。
    2. 注意热管理:由于 TUSB564 在运行时会产生热量,建议进行良好的散热设计,避免因过热导致的性能下降。
    3. 合理安排电源供应:建议使用稳定的电源供应,并确保电源纹波在允许范围内,以避免影响信号质量。

    兼容性和支持


    TUSB564 与多种 USB Type-C 接口和 DisplayPort 设备兼容。德州仪器提供了详尽的技术文档和支持服务,包括硬件设计指南、软件开发工具和社区论坛等资源,以帮助用户更好地理解和使用这一产品。

    常见问题与解决方案


    - 问题 1:设备在启用 DisplayPort 功能后无法正常工作。
    - 解决方案:检查 I2CEN 设置是否正确,确保设置为 1 或者通过 I2C 配置寄存器来启用 DisplayPort 功能。

    - 问题 2:设备在高温环境下出现异常。
    - 解决方案:检查热管理设计是否合理,确保设备不会超过绝对最大额定温度(对于 TUSB564I 是 125°C)。

    总结和推荐


    TUSB564 是一款高性能的 USB Type-C 接口设备,非常适合需要高数据传输速率和多模式切换的应用场景。其低功耗架构和出色的信号处理能力使其在众多应用中表现出色。考虑到其广泛的应用范围和德州仪器提供的强大技术支持,强烈推荐在需要高性能和可靠性支持的项目中使用 TUSB564。

TUSB564RNQT参数

参数
输出数量 -
电路数量 1
低电平输出电流 -
输入数量 -
供电类型 单相
传播延迟时间 -
高电平输出电流 -
最小工作供电电压 3V
最大工作供电电压 3.6V
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
