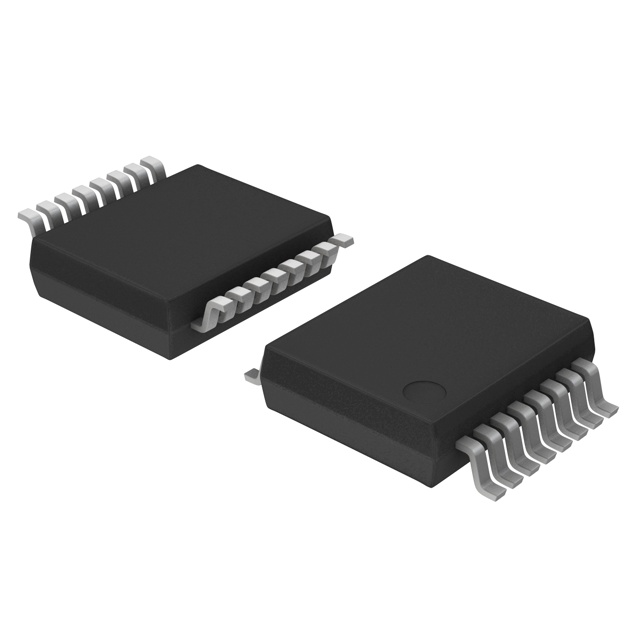

74HC137DB,112

厂牌: NEXPERIA
产品描述: 18ns 单相 8 3 1 2V 6V 5.2mA 5.2mA SSOP-16 贴片安装 6.4mm*5.4mm*1.8mm
供应商型号: AV-S-PHS74HC137DB
供应商: Avnet
标准整包数: 78
NEXPERIA 模拟开关/多路复用器 74HC137DB,112

74HC137DB,112概述

    # 74HC137电子元器件技术手册解析

    产品简介


    基本介绍
    74HC137 是一款高性能的Si-gate CMOS器件,其功能涵盖3至8线解码器、解复用器,同时具备地址锁存功能。该器件符合JEDEC标准第7A号规范,且与低功耗肖特基TTL(LSTTL)器件引脚兼容。作为一款3位输入地址锁存的解码器,74HC137能够为复杂的总线系统提供非重叠解码功能和带存储地址的应用支持。
    主要功能
    - 实现3至8线解码功能。
    - 具备3位输入地址锁存功能。
    - 提供独立控制的多输入使能功能,易于扩展。
    - 输出电平为Active LOW,可实现互斥输出。
    应用领域
    74HC137广泛应用于各种需要解码和地址锁存的场合,如计算机、工业自动化设备、通信系统等。

    技术参数


    以下为74HC137的主要技术参数:
    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 供应电压(VCC) | 2.0 | 5.0 | 6.0 | V |
    | 输入电压(VIH) | 1.5 | - | 4.2 | V |
    | 输入电压(VIL) | - | - | 1.8 | V |
    | 输出高电平(VOH) | 1.9 | - | 6.0 | V |
    | 输出低电平(VOL) | - | - | 0.1 | V |
    | 工作温度范围 | -40°C | - | +125°C | °C |
    动态特性
    - 延迟时间(tpd):17-31ns(VCC=6.0V)
    - 输出切换时间(tt):6-13ns(VCC=6.0V)
    - 脉宽(tW):3ns(VCC=6.0V)

    产品特点和优势


    特点
    - 集成解码与锁存功能:将3至8线解码器与3位地址锁存器集成于一体。
    - 多输入使能:通过E1和E2使能输入实现灵活扩展或独立控制。
    - 低功耗设计:符合JEDEC标准,具有低功耗和高可靠性。
    - 抗静电保护:HBM超量程达到2000V,MM超量程超过200V。
    - 宽工作温度范围:支持从-40°C到+125°C的环境条件。
    优势
    - 灵活适用于3态总线系统及带存储地址的应用场景。
    - 在复杂系统设计中表现出卓越的稳定性和可靠性。
    - 高度集成化设计减少外围电路需求,降低开发成本。

    应用案例和使用建议


    典型应用场景
    - 6至64线解码器设计:如图10所示,74HC137可用于构建多层次的解码器结构,以实现对6位地址信号到64位输出的映射。
    使用建议
    - 合理设置输入电压:确保输入电压在VIL和VIH之间,避免过压或欠压操作。
    - 优化布局:尽量缩短信号走线,减少寄生效应,提高系统稳定性。
    - 配合其他芯片:与其他逻辑芯片(如74HC138)联合使用,实现更复杂的系统功能。

    兼容性和支持


    兼容性
    74HC137与低功耗肖特基TTL(LSTTL)兼容,适合直接替换传统器件。
    支持服务
    Nexperia公司提供全面的技术文档和技术支持,包括详细的用户指南、应用笔记以及故障排查手册。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输入输出异常 | 检查输入电压是否在规定范围内 |
    | 延迟时间超出预期 | 优化PCB布线,缩短信号路径 |
    | 系统无法正常启动 | 检查电源电压和接线是否正确 |

    总结和推荐


    综合评估
    74HC137以其高度集成的功能、广泛的温度适应性和卓越的性能,在电子元器件市场上具有显著的竞争优势。它特别适合于需要复杂解码和地址锁存的系统设计,且在低功耗、抗干扰方面表现优异。
    推荐意见
    鉴于其多功能性和可靠性,我们强烈推荐74HC137用于需要高性能解码和地址锁存的场合。无论是开发新型电子产品还是升级现有系统,这款器件都是一个值得信赖的选择。

    以上是对74HC137电子元器件的全面解析,希望对您的选择和应用提供帮助!

74HC137DB,112参数

参数
最大工作供电电压 6V
最小工作供电电压 2V
电路数量 1
传播延迟时间 18ns
输出数量 8
供电类型 单相
低电平输出电流 5.2mA
输入数量 3
高电平输出电流 5.2mA
长*宽*高 6.4mm*5.4mm*1.8mm
通用封装 SSOP-16
安装方式 贴片安装
包装方式 散装,管装
