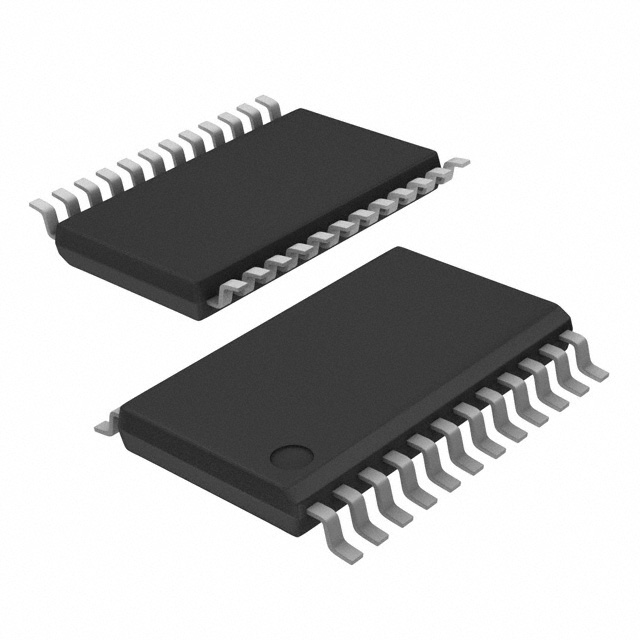

CCBTLV3861IPWRQ1

厂牌: TEXAS INSTRUMENTS
产品描述: 0.25ns 单相 10 10 1 2.3V 3.6V TSSOP-24 贴片安装
供应商型号: CCBTLV3861IPWRQ1
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 模拟开关/多路复用器 CCBTLV3861IPWRQ1

CCBTLV3861IPWRQ1概述

    SN74CBTLV3861-Q1低压10位场效应总线开关

    产品简介


    SN74CBTLV3861-Q1是一款专为汽车应用设计的低压10位场效应总线开关。它提供了一个低导通电阻(5Ω)的开关连接,能够使两个端口之间进行轨到轨切换,从而实现高效的信号传输。此外,它支持部分功耗模式,并且在关闭状态下具有高阻抗状态,这有助于防止电流倒灌。该产品适用于广泛的电子设备和系统,特别是在需要高速和高效能数据交换的应用中。

    技术参数


    - 工作电压范围:2.3 V至3.6 V
    - 输入电压范围:-0.5 V至4.6 V
    - 最大连续通道电流:128 mA
    - 低电平控制输入电压:0.7 V至0.8 V
    - 高电平控制输入电压:1.7 V至2.0 V
    - 最大工作温度:-40°C至85°C
    - 绝对最大额定值:最高供应电压4.6 V
    - 传播延迟时间(VCC=2.5 V):最小0.15 ns,最大0.25 ns
    - 断开时间和开启时间(VCC=2.5 V):最小2.1 ns,最大5.5 ns
    - 输出电容(OE=VCC时):5 pF

    产品特点和优势


    SN74CBTLV3861-Q1具备多个显著的特点和优势,使其在众多应用中脱颖而出:
    1. 5Ω低导通电阻:使得信号传输更加迅速和高效。
    2. 轨到轨开关:确保信号完整性不受影响。
    3. 部分功耗模式:通过Ioff功能减少功耗,提高效率。
    4. 高阻抗状态:当OE引脚为高电平时,两端口间保持高阻态,确保无电流倒灌。
    5. 优化PCB布局:流线型架构简化了电路板设计。
    6. 卓越的抗闩锁性能:JESD 78标准下的闩锁性能超过100 mA,增加了系统的可靠性。

    应用案例和使用建议


    SN74CBTLV3861-Q1广泛应用于各种工业和消费电子设备,例如汽车娱乐系统、通信设备、计算机外围设备等。在实际应用中,可以通过将OE引脚通过上拉电阻连接到VCC来确保高阻抗状态。这种配置特别适合于需要快速切换和精确控制的应用场合。
    使用建议:
    1. 确保所有未使用的控制输入都固定在VCC或GND以保证正常运行。
    2. 在设计PCB时,应注意总线开关的布线,尽量减少寄生电容的影响。
    3. 使用适当的上拉电阻以保持高阻态,避免不必要的电流消耗。

    兼容性和支持


    SN74CBTLV3861-Q1与多种其他电子元器件和设备兼容,特别是在汽车电子系统中。德州仪器提供了详尽的技术文档和支持服务,包括数据手册、应用笔记和技术咨询,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    常见问题及解决方案:
    1. 问:设备在断电后仍出现电流流动?
    - 解决方案:检查是否正确使用Ioff功能,确保设备处于完全断电状态。
    2. 问:输出引脚存在异常电压?
    - 解决方案:确认所有控制输入都被正确设置,并检查是否有外部干扰。
    3. 问:数据传输速度慢?
    - 解决方案:确保电源电压稳定,检查布线以减少寄生电容和电感的影响。

    总结和推荐


    综上所述,SN74CBTLV3861-Q1是一款高性能、可靠的低压10位场效应总线开关,适用于需要高速、高效数据交换的应用场合。其独特的技术和优势使其在市场上具有较强的竞争力。强烈推荐在需要高性能总线开关的系统中使用该产品。无论是用于汽车电子、通信设备还是工业控制系统,SN74CBTLV3861-Q1都是一个理想的选择。

CCBTLV3861IPWRQ1参数

参数
输出数量 10
最大工作供电电压 3.6V
高电平输出电流 -
输入数量 10
供电类型 单相
最小工作供电电压 2.3V
传播延迟时间 0.25ns
低电平输出电流 -
电路数量 1
通用封装 TSSOP-24
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 散装,卷带包装
