OPA310IDCKR

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述:
供应商型号: OPA310IDCKR
供应商: 国内现货
标准整包数: 1

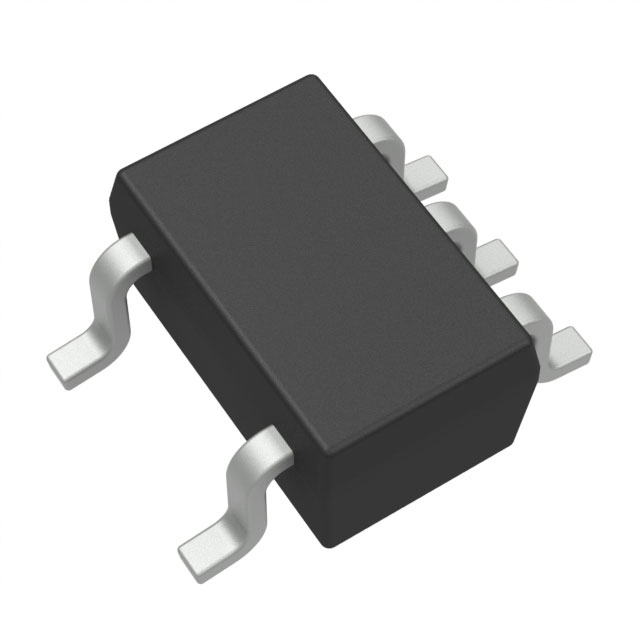

TEXAS INSTRUMENTS 运算放大器 OPA310IDCKR

OPA310IDCKR概述

    OPAx310 高输出电流、快速关断、低电压(1.5V 至 5.5V)轨到轨输入输出运算放大器

    产品简介


    OPAx310 是一款高输出电流、快速关断、低电压(1.5V 至 5.5V)的轨到轨输入输出运算放大器。OPAx310 家族包含单通道(OPA310)、双通道(OPA2310)和四通道(OPA4310),适用于广泛的应用领域,包括光模块、参考缓冲器、麦克风前置放大器、LED 驱动器、电流环路驱动器、可编程电流源以及低压侧电流感应电路。

    技术参数


    - 高输出电流: ±150mA(典型值)
    - 快速关断: 0.9µs(典型值)
    - 工作电压范围: 1.5V 至 5.5V
    - 低输入失调电压: ±250µV(典型值)
    - 故障安全输入: 没有输入至正电源引脚的二极管
    - 静态电流: 165µA/通道(典型值)
    - 增益带宽积: 3MHz(典型值,5.5V 时)
    - 热噪声底噪: 16nV/√Hz(典型值)
    - 单位增益稳定
    - 最大负载电容: 250pF(无持续振荡)
    - 内置 RF 和 EMI 滤波输入引脚
    - 工作温度范围: -40°C 至 125°C

    产品特点和优势


    OPAx310 系列的显著特点包括高输出电流、快速关断响应、低电压操作能力和宽广的工作温度范围。这些特性使其成为高性能应用的理想选择,如 LED 驱动、LCD 驱动、激光驱动、TEC 驱动以及参考缓冲器和保护放大器。OPAx310 的设计也具有鲁棒性,集成有 RFI 和 EMI 抑制滤波器,并且在过驱动条件下不会出现相位反转。此外,其功耗低且具备良好的交流性能。

    应用案例和使用建议


    OPAx310 运算放大器可以用于多种应用场景:
    - 光学模块: 用于信号放大。
    - 参考缓冲器和保护放大器: 提供稳定的参考电压和放大弱信号。
    - 麦克风前置放大器: 放大音频信号。
    - LED 和 LCD 驱动: 提供稳定的电流驱动。
    - 电流环路驱动器: 实现精确的电流控制。
    - 可编程电流源和低压侧电流感应电路: 用于电流测量和控制。
    使用建议:为了确保最佳性能,应当根据具体应用场景选择合适的封装类型,并且注意散热设计,以避免过热问题。同时,可以通过连接多个放大器并行工作来提高输出电流能力。

    兼容性和支持


    OPAx310 系列运算放大器提供了多种封装选项,包括 SOT-23、SC70、SOIC 和 X2QFN 等。这些封装均经过优化,能够在各种条件下提供可靠的性能。Texas Instruments 提供全面的技术支持,包括详细的文档、在线资源和客户服务,确保用户能够充分利用该产品的优势。

    常见问题与解决方案


    1. 问题: 输出电流不足。
    - 解决方案: 可以通过将多个放大器并联连接来增加输出电流能力。

    2. 问题: 温度过高导致稳定性问题。
    - 解决方案: 加强散热设计,使用适当的散热片或者散热器。

    总结和推荐


    OPAx310 运算放大器凭借其高输出电流、快速关断、低电压操作能力和鲁棒的设计,在多个应用领域表现出色。其广泛的温度范围、低功耗和优秀的交流性能使其成为高性能应用的理想选择。因此,强烈推荐此产品用于需要高性能运算放大器的应用场合。

OPA310IDCKR参数

参数
-3db带宽 -
每个通道的输出电流 -
Vos - 输入偏置电压 -
最大工作供电电压 -
关闭 -
放大器类型 -
通道数量 -
输出类型 -
典型输入噪声电压密度 -
典型增益带宽 -
典型供电电流 -
典型压摆率 -
电流 - 输入偏置 -
最小工作供电电压 -
CMRR - 共模抑制比 -
电路数 -
包装方式 卷带包装

OPA310IDCKR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA310IDCKR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA310IDCKR OPA310IDCKR数据手册

OPA310IDCKR封装设计

查看详情并下载
Symbol
Footprint
3D Model
