JM38510/65802B2A

厂牌: TEXAS INSTRUMENTS
产品描述: 270ns 单相 1 2V 6V 5.2mA 5.2mA LLCC 贴片安装
供应商型号: JM38510/65802B2A
供应商: 云汉优选
标准整包数: 1

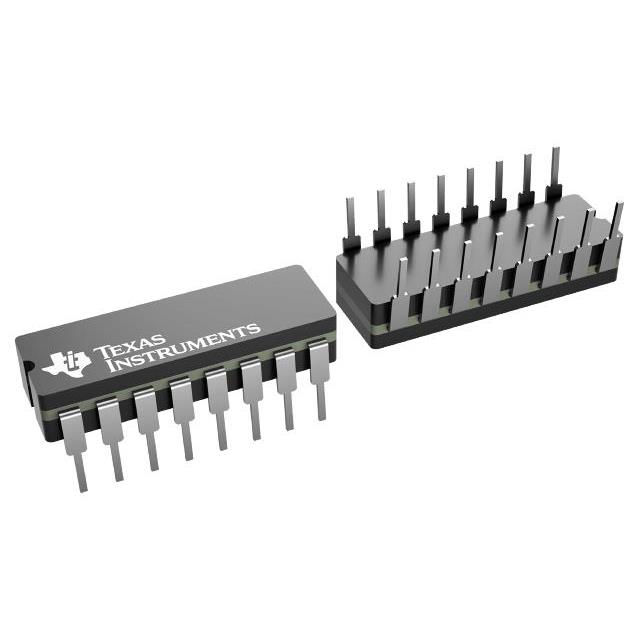

TEXAS INSTRUMENTS 模拟开关/多路复用器 JM38510/65802B2A

JM38510/65802B2A概述

    SNx4HC138 3-Line to 8-Line Decoders/Demultiplexers

    1. 产品简介


    产品类型:SNx4HC138 是一款3至8线译码器和解复用器,适用于高速内存解码和数据传输系统。该芯片具有三个输入引脚(A、B、C)用于选择一个输出信号。这种设计可广泛应用于LED显示屏、服务器、白色家电、电源基础设施、楼宇自动化和工厂自动化等领域。
    主要功能:
    - 高速内存解码和数据路由。
    - 低功耗,最高ICC为80 µA。
    - 快速响应时间,典型延迟时间为15 ns。
    应用领域:
    - LED显示。
    - 服务器。
    - 白色家电。
    - 电源基础设施。
    - 楼宇自动化。
    - 工厂自动化。

    2. 技术参数


    | 参数 | 值 | 单位 |
    |
    | 工作电压范围 | 2 至 6 | V |
    | 输出驱动能力 | ±4 mA
    | 输入电流 | ≤ 1 µA
    | 输出电平 | VCC至0 V
    | 推荐工作条件下的温度范围 | -40 至 85 | °C |
    | 绝对最大额定值下的温度范围 | -65 至 150 | °C |
    | 推荐的输入高电平电压 | 1.5 至 VCC | V |
    | 推荐的输入低电平电压 | 0 至 1.35 | V |
    | 典型传播延迟时间 | 15 | ns |

    3. 产品特点和优势


    - 宽工作电压范围:SNx4HC138可以在2V到6V之间正常工作,确保在不同供电环境中均能稳定运行。
    - 高集成度:通过三个使能输入,可以轻松实现级联或数据接收。
    - 低功耗:仅需80 µA的最大ICC,适合便携式或电池供电设备使用。
    - 快速响应时间:典型的传播延迟时间为15 ns,适用于高速内存系统。

    4. 应用案例和使用建议


    应用案例:
    - LED显示屏:SNx4HC138可用作LED矩阵显示的扫描列选择器,用于低侧驱动LED字符串。
    - 服务器:在高速数据传输中作为数据路由部件。
    使用建议:
    - 在使用过程中,确保所有未使用的输入引脚连接到VCC或GND,以保证正确操作。
    - 确保负载电容不超过50 pF,以维持性能稳定性。

    5. 兼容性和支持


    - SNx4HC138提供多种封装选项,如SOIC、SSOP、PDIP、TSSOP等,便于不同应用场景的选择。
    - 德州仪器提供了详尽的技术文档和支持资源,帮助用户进行设计和调试。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出端口不工作 | 检查使能输入是否正确配置 |
    | 无法达到预期的传播延迟时间 | 确认输入信号上升时间和下降时间符合要求 |
    | 芯片过热 | 改善散热措施,确保良好的通风条件 |

    7. 总结和推荐


    总结:
    SNx4HC138是一款功能强大且灵活的3至8线译码器/解复用器,具备低功耗、高速响应和宽工作电压范围等优点。它在多种应用中表现优异,尤其是在高速内存系统和数据传输中表现出色。
    推荐:
    基于其强大的功能和广泛的应用领域,强烈推荐在需要高速、低功耗的译码和解复用场景中使用SNx4HC138。德州仪器的官方技术支持也为用户的研发过程提供了可靠保障。

JM38510/65802B2A参数

参数
供电类型 单相
高电平输出电流 5.2mA
电路数量 1
最小工作供电电压 2V
传播延迟时间 270ns
输入数量 -
最大工作供电电压 6V
输出数量 -
低电平输出电流 5.2mA
9.09mm(Max)
9.09mm(Max)
2.03mm(Max)
通用封装 LLCC
安装方式 贴片安装
应用等级 军用级
包装方式 管装

JM38510/65802B2A厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

JM38510/65802B2A数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 模拟开关/多路复用器 TEXAS INSTRUMENTS JM38510/65802B2A JM38510/65802B2A数据手册

JM38510/65802B2A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 316.9046
3000+ ¥ 309.1752
6000+ ¥ 298.8694
库存: 2315
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 316904.6
