OPA4317IPW

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 21μA(x2 Channels) 150mV/μs 55nV/rtHz 300KHz 关闭 Rail to Rail 5mA 4 4 1.8V ±2.75V,5.5V 20μV 155pA Zero-Drift TSSOP-14 贴片安装
供应商型号: OPA4317IPW
供应商: 国内现货
标准整包数: 1000

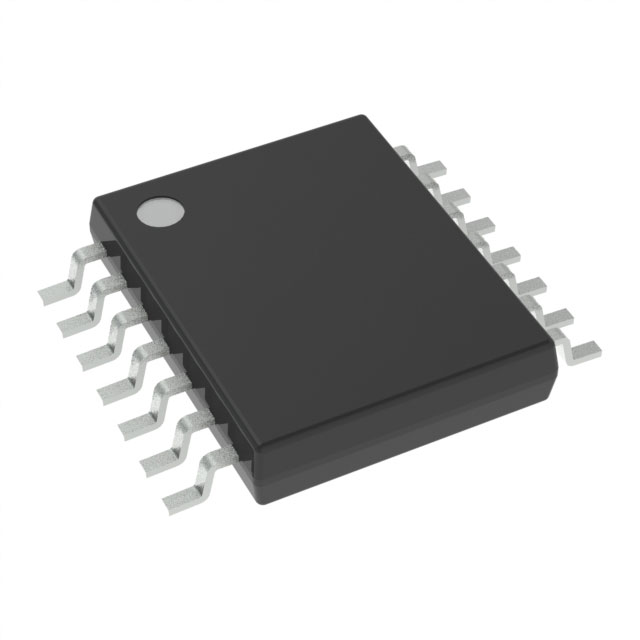

TEXAS INSTRUMENTS 运算放大器 OPA4317IPW

OPA4317IPW概述


    产品简介


    OPA317系列运算放大器是一类零漂移、低失调电压、轨到轨输入输出的精密运放。该系列包含了单路(OPA317)、双路(OPA2317)和四路(OPA4317)三种版本。它们广泛应用于电池供电仪器、温度测量、传感器应用、电子秤、医疗设备、手持测试工具等领域。

    技术参数


    - 供电电压范围:1.8V 至 5.5V
    - 封装类型:
    - 单路:SOT23-5, SC-70, SOIC-8
    - 双路:VSSOP-8, SOIC-8
    - 四路:SOIC-14, TSSOP-14
    - 失调电压:20 μV(典型值)
    - 共模抑制比 (CMRR):108 dB(典型值)
    - 电源抑制比 (PSRR):1 μV/V 至 10 μV/V(-40°C 至 +125°C)
    - 静态电流:35 μA(最大值)
    - 增益带宽积 (GBW):300 kHz
    - 输入和输出范围:轨到轨
    - EMI和RFI滤波:内置EMI和RFI滤波

    产品特点和优势


    - 低失调电压:确保高精度,误差小于20 μV。
    - 高共模抑制比:108 dB的CMRR使得噪声和干扰信号被极大抑制。
    - 超低静态电流:仅需35 μA,适合电池供电的应用。
    - 轨到轨输入和输出:提供更大的动态范围,适用于各种复杂系统。
    - 快速响应和低噪声:高达300 kHz的增益带宽和低噪声特性,保证了高速和高精度操作。
    - 温度稳定性:具备出色的温度稳定性和长期可靠性,适用于恶劣环境。

    应用案例和使用建议


    应用案例:
    - 温度测量:由于具有优秀的温度稳定性和低失调电压,该系列产品非常适合用于温度测量设备。
    - 医疗设备:适用于医疗设备如心电图机,对精度和稳定性要求高的场合。
    - 电池供电仪器:得益于低功耗特性,OPA317系列非常适合于需要长时间运行且能耗要求极低的电池供电设备。
    使用建议:
    - 热管理:在设计电路时要充分考虑散热问题,尤其在高负载条件下。
    - 输入保护:为了防止输入端过压损坏,建议添加适当的保护电路,比如瞬态电压抑制器(TVS)。
    - PCB布局:合理布局PCB,减少噪声干扰,特别是对高频噪声敏感的应用场合。

    兼容性和支持


    - 兼容性:该系列产品支持多种封装形式,包括SOT23-5、SC-70、SOIC-8等,适合不同类型的电路板。
    - 技术支持:德州仪器提供了详尽的技术文档和支持资源,包括样品申请、技术支持和社区交流。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 静态电流过高 | 检查电路是否有漏电或短路,更换可能损坏的元器件。 |
    | 失调电压不稳定 | 确认电源供应稳定,检查输入信号是否符合规范,必要时使用更稳定的电源。 |
    | 增益带宽不足 | 调整电路中的电容和电阻值,确保信号路径畅通无阻。 |

    总结和推荐


    总结:OPA317系列运算放大器凭借其卓越的精度、低功耗和良好的稳定性,成为众多应用领域的理想选择。它尤其适用于对精度和稳定性有严格要求的电池供电设备和精密测量装置。
    推荐:鉴于其出色的性能和广泛的应用范围,强烈推荐OPA317系列运算放大器用于需要高精度和低功耗的电子设备设计中。对于那些对温度稳定性和静态电流有苛刻要求的应用场合,这款产品尤为合适。

OPA4317IPW参数

参数
典型供电电流 21μA(x2 Channels)
典型压摆率 150mV/μs
Vos - 输入偏置电压 20μV
电路数 4
每个通道的输出电流 5mA
最小工作供电电压 1.8V
典型增益带宽 300KHz
典型输入噪声电压密度 55nV/rtHz
CMRR - 共模抑制比 -
最大工作供电电压 ±2.75V,5.5V
电流 - 输入偏置 155pA
输出类型 Rail to Rail
放大器类型 Zero-Drift
关闭 关闭
通道数量 4
-3db带宽 -
5.1mm(Max)
4.5mm(Max)
1.05mm(Max)
通用封装 TSSOP-14
安装方式 贴片安装
零件状态 在售
包装方式 管装

OPA4317IPW厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA4317IPW数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA4317IPW OPA4317IPW数据手册

OPA4317IPW封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 10.9504
2000+ ¥ 10.672
3000+ ¥ 10.3936
库存: 17000
起订量: 1000 增量: 90
交货地:
最小起订量为:1000
合计: ¥ 10950.4
